Мобильная координатно-измерительная машина FARO Laser Tracker Vantage

Мобильная координатно-измерительная машина FARO Laser Tracker ION

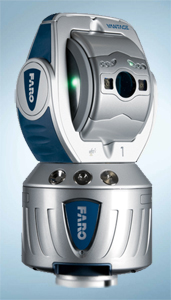

Лазерный трекер FARO Laser Tracker Vantage имеет рабочую зону (диаметр сферы) до 110 метров с одной установки.

Особенности:

  • Трекер Vantage может свободно применяться в производственных условиях. Уровень защиты IP52;
  • Запатентованное пятое поколение системы ADM обеспечивает точность измерений;
  • Две встроенные камеры MultiView позволяют автоматически находить измерительные отражатели;
  • Система тройного считывания энкодеров TriMap с самокалибровкой;
  • Быстрый и удобный поиск измерительных отражателей с помощью функции SmartFind;
  • Благодаря метеостанции реализована функция автоматической компенсации результатов измерений из-за изменения окружающей среды (температура, давление, влажность);
  • Особенности конструкции и прекрасная эргономика позволяют крепить FARO Laser Tracker Vantage в любом положении.

Наиболее частое применение КИМ FARO Laser Tracker Vantage

  • Базирование: определение положения объекта в реальном времени;
  • Установка: контроль расположения/соответствия элементов конструкции;
  • Контроль деталей: измерения реальных линейно-угловых размеров. Сравнение с CAD моделью сложных криволиненых поверхностей;
  • Обратный инжиниринг: получение высокоточной цифровой информации об объекте
Пример использования КИМ FARO Laser Tracker Vantage в цехе Пример использования КИМ FARO LaserTracker Vantage в лаборатори

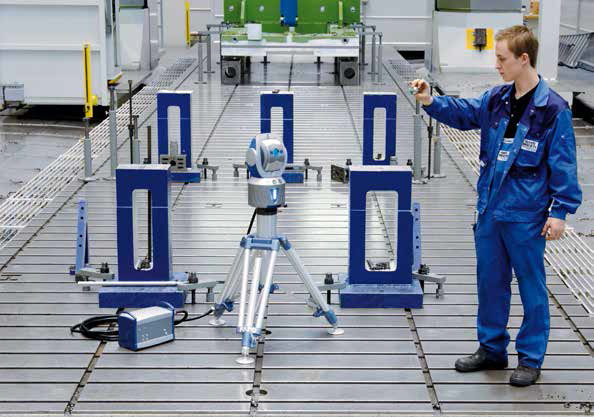

Пример использования КИМ FARO Laser Tracker Vantage в цехе

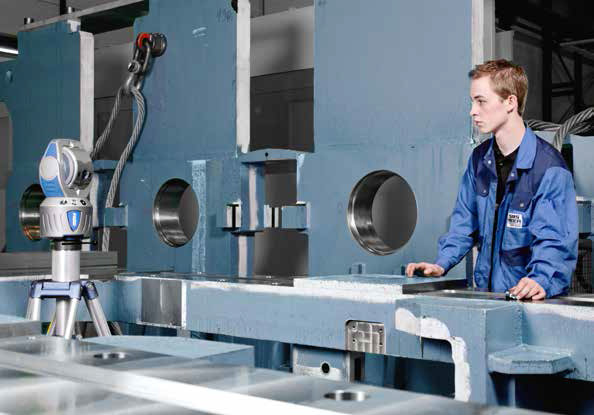

 Пример использования КИМ FARO LaserTracker Vantage в лаборатории

Технические характеристики FARO Laser Tracker Vantage

Размеры:

  • Габаритные размеры головки FARO Laser Tracker: 224 x 416мм
  • Вес Laser Tracker Vantage: 12,6кг
  • Габаритные размеры контроллера MCU:
    - 290 x 158 x 214мм (без фильтров)
    - 316 х 158 х 214 (с фильтрами)
  • Вес контроллера MCU: 4,8кг

Рабочая зона измерений:

- 80м со специальными отражателями (при температуре от 10 до 35ºС);
- 60м со стандартными отражателями 1,5” и 7/8”;
- 30м со стандартными отражателями 1/2”;
  • Рабочая зона по горизонтали: ±360° (без ограничений)
  • Рабочая зона по вертикали: от +77,9º до -52,1º
  • Минимальное расстояние до цели: 0м
  • Рабочая зона (радиус сферы):

Условия окружающей среды

  • Высота над уровнем моря: от -700 до 9000м
  • Влажность: от 0 до 95%, без конденсата
  • Рабочий диапазон температур: от -15ºС до +50ºС

Лазерный луч**

  • Лазер 633-635 нм, 1 милливатт макс/непр.режим, класс лазера II

Характеристики системы измерения расстояния***

  • Разрешение: 0,5мкм;
  • Точность линейных измерений (MPE): 16мкм + 0,8мкм/м;
  • Точность (MPE/2): 8мкм + 0,4мкм/м;
  • Параметр R0 (MPE): 16 мкм - Параметр R0 (MPE/2): 8 мкм
  • Скорость измерений измерений: 10000 замеров в секунду;
  • Макс. скорость перемещения отражателя: 4 м/сек.

Характеристики системы измерения углов***

  • Угловая точность (MPE): 20мкм + 2,5мкм/м;
  • Угловая точность (MPE/2): 10мкм + 2,5мкм/м;
  • Максимальная угловая скорость отслеживания отражателя: 180º/сек;
  • Точность уровня (опция): ±2арксек.

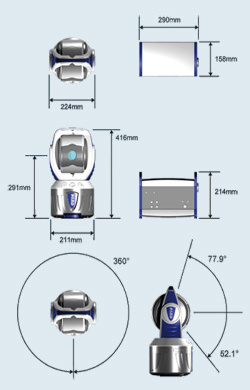

FARO LaserTracker Vantage Габаритные размеры

Характеристики точности по тесту точка-точка (Point-to-Point)

Погрешность (MPE/2) измерения поперечного расположенного эталона длины (2300мм)

 Дистанция,
м

Режим ADM,
мм

2

±0,022

5

±0,032

10

±0,049

20

±0,085

30

±0,120

50

±0,156

60

±0,191

80*

±0,297

FARO LaserTracker ION

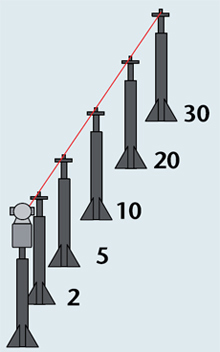

Погрешность измерения расстояни (MPE/2) до целей, выстроенных в одну линию

Расстояние до отражателей,
м

Дистанция,
м

Режим ADM, мм

2-5

3

±0,009

2-10

8

±0,011

2-20

18

±0,015

2-30

28

±0,019

2-40

38

±0,023

2-60

48

±0,031

2-80*

53

±0,039

FARO LaserTracker ION



* При использовании специальных отражателей



** Уровень радиации продукта соответствует стандартам для продуктов питания, лекарств и косметики и внутреннему стандарту IEC

60825-1 2001-08

*** Точность определяется, как половина максимально допустимой ошибки без учета колебаний температуры воздуха. Все точностные характеристики оцениваются в соответствии со тандартом ASME B89.4.19

Спецификации, описания и технические данные могут быть изменены. Защищено патентами США: 7327446, 7352446, 7466401
