Шнековый транспортер
Для подачи сыпучего и порошкообразного материала используются классические «жесткие» шнековые транспортёры. Но в некоторых случая их использование невозможно, например, когда необходимо проложить плоскую трассу или по сложному криволинейному направлению. В этих случаях используются гибкие шнековые транспортёры.

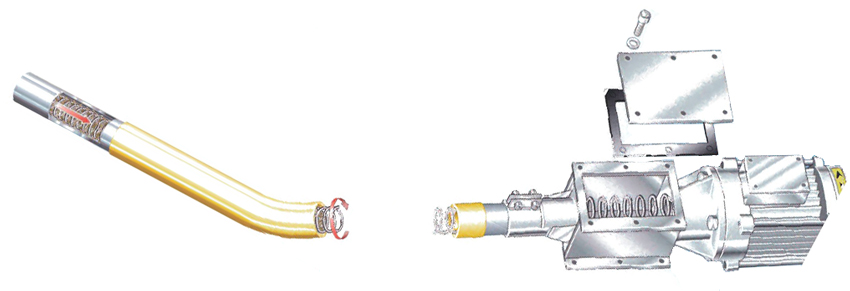

Принцип работы спиральных конвейеров (гибких шнековых транспортёров) аналогичен обычным винтовым конвейерам. Внутри круглой трубы вращается гибкая стальная спираль, которая перемещает гранулы, дроблёнку или порошок из загрузочного бункера к месту выгрузки. Благодаря тому, что спираль и труба гибкие, транспортёр можно изогнуть по дуге различного радиуса. Основным движущим инструментов гибкого шнека является цельная металлическая подающая спираль. По своим характеристикам она должна быть гибкой и иметь высокую износостойкость, т.к. постоянно контактирует с транспортируемым материалом. Поэтому спирали изготавливают из нержавеющих углеродистых сталей, которые обладают высокими показателями стойкости к абразивному износу и пружинящими свойствами. Труба шнекового транспортёра изготовлена из полиамида PA11. Данный полимерный материал также обладает стойкостью к абразивному износу
Шнековый транспортёр модели DEGA MDL предназначен для перемещения в горизонтальном, вертикальном или наклонном направлении порошков и гранул (в том числе и дроблёнки). Большой ассортимент аксессуаров позволяет адаптировать транспортёр к к любому бункеру и позволяет выгружать материал из контейнера любого типа. Длина шнекового транспортера может быть от 1 до 12 метров.

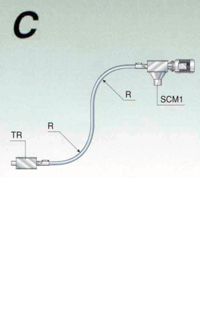

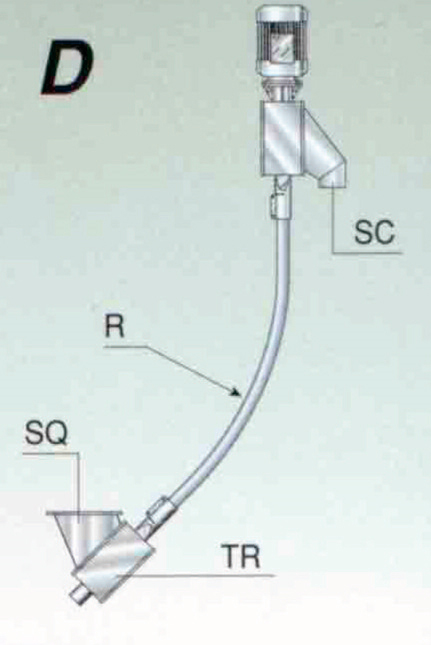

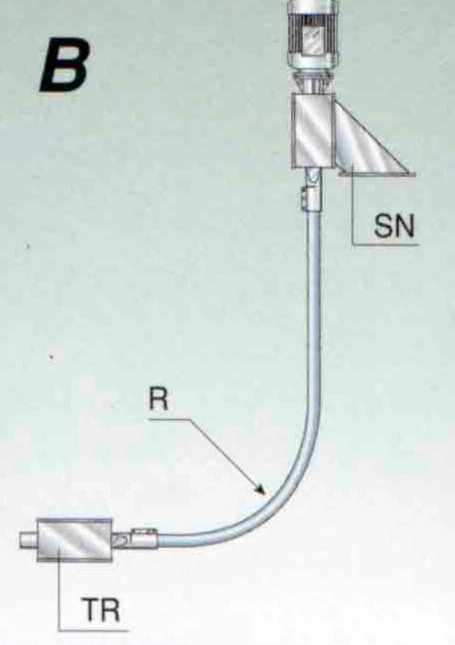

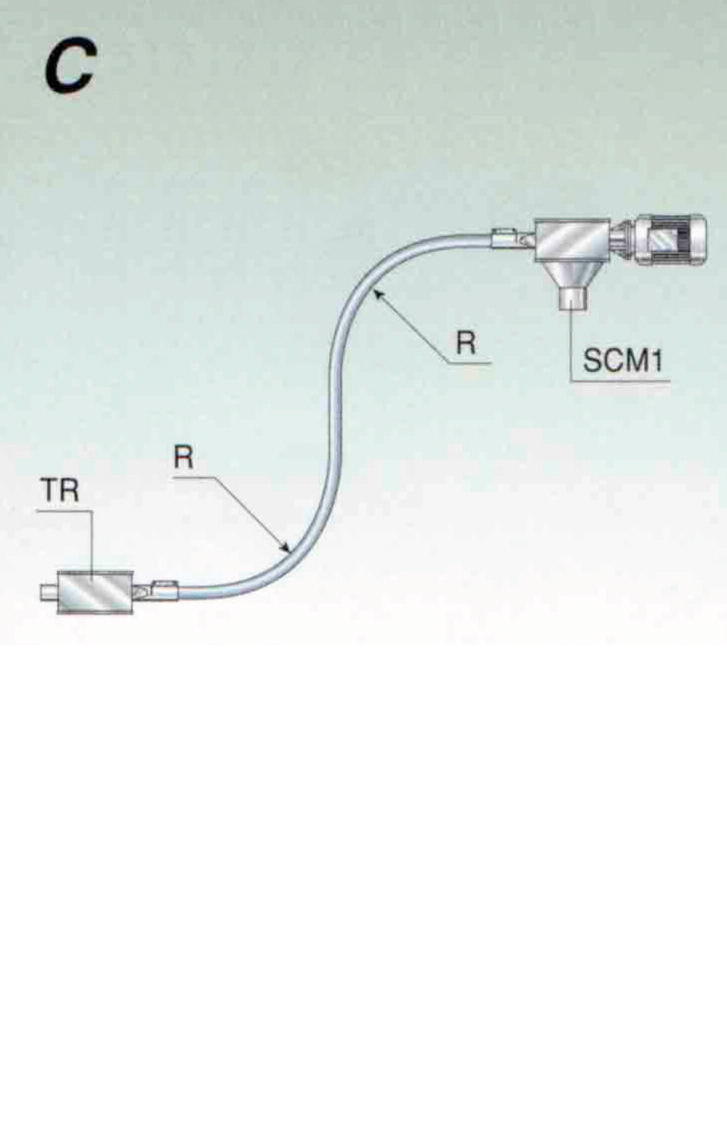

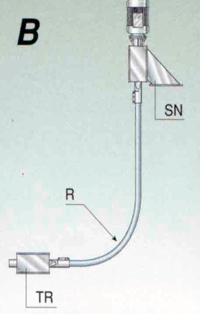

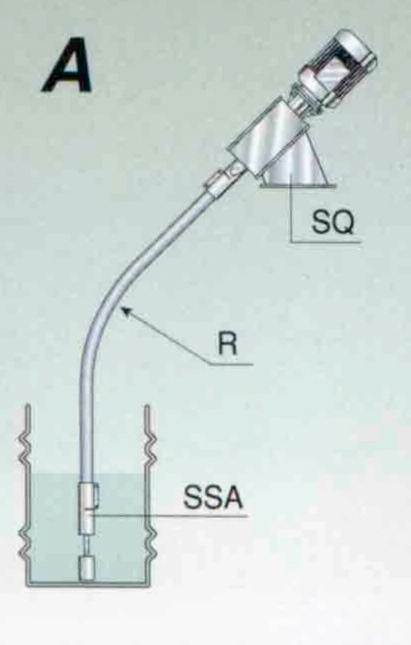

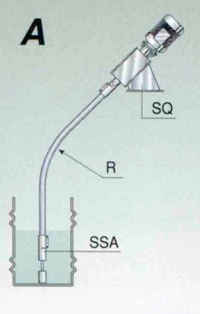

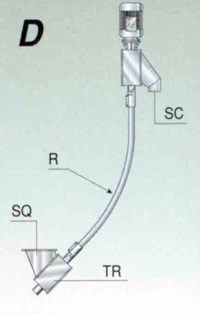

Типы транспортеров:
Технические характеристики гибких шнековых транспортеров DEGA MDL
| MDL-AI | Группа | |||||||
| 1 | 2 | |||||||
| Модель | 41 | 51 | 63 | 80 | 90 | |||
| Диаметр трубы D, мм | 41 | 51 | 63 | 80 | 90 | |||
| Производительность, кг* | 90 - 150 | 300 - 450 | 800 - 1200 | 3000 - 3500 | 4500 - 6000 | |||
| Производительность, м3 | 0,15 - 0,25 | 0,5 - 0,75 | 1,30 - 2,00 | 5,00 - 5,80 | 7,50 - 10,00 | |||
| Макс. размер гранул, мм | 4 | 6 | 8 | 15 | 20 | |||
| Мин. радиус R, мм | 1200 | 1400 | 1500 | 1700 | 2000 | |||
| Длина трубы L, м | 2-12 | |||||||
| Можность двигателя, кВт | 0,37 - 1,10 | 0,55 - 1,50 | 0,75 - 2,20 | 1,50 - 3,00 | 2,20 - 4,0 | |||

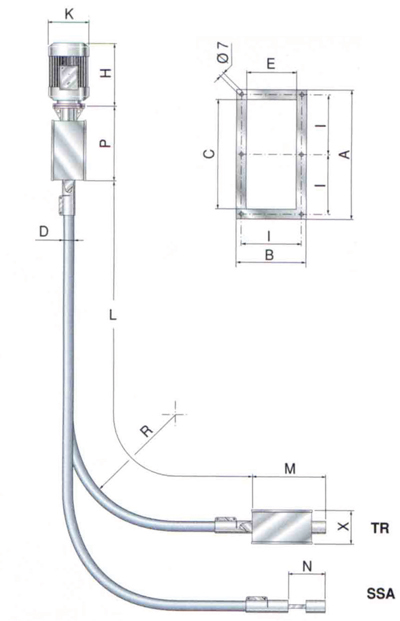

| A x B, мм | 260х140 | 340х360 | ||||||
| C x E, мм | 220х100 | 300х140 | ||||||
| I, мм | 120 | 160 | ||||||
| P, мм | 340 | 370 | ||||||
| M, мм | 400 | 420 | ||||||
| N, мм | 160 | 240 | ||||||
| X, мм | 130 | 145 | ||||||
| Двигатель, кВт | 0,37 | 0,55 | 0,75 | 1,10 | 1,50 | 2,20 | 3,00 | 4,00 |
| H, мм | 220 | 240 | 240 | 260 | 285 | 310 | 310 | 320 |
| K, мм | 160 | 200 | 200 | 200 | 200 | 160 | 160 | |
