Горизонтальный термопластавтомат
SONLY U1400TS

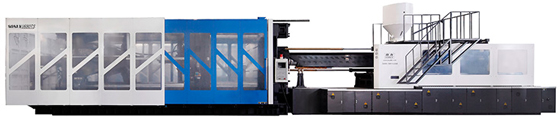

Термопластавтомат ТПА Sonly U1400TS

Технические характеристики термопластавтомат SONLY U508TS

Модель U1400TS
Международная спецификация 11573
Шнек A B C D
Узел впрыска
Диаметр шнека мм 110 120 130 140
Отношение L/D   24 22 20,3 18,9
Теоретический объем впрыска см3 5654 6729 7897 9158
Давление впрыска мПа 204,7 172 146,6 126,4
Максимальная скорость вращения шнека об/мин 96
Вес впрыска г 5154 6123 7186 8335
Вес впрыска oz 181,485 215,98 253,4 294
Узел смыкания
Усилие запирания кН 14000
Максиамльное открытие пресс-формы мм 1400
Расстояние между колонн мм 1350 х 1350
Максимальная толщина пресс-формы мм 1300
Минимальная толщина пресс-формы мм 530
Максимальный ход толателей мм 350
Усилие толкателей кН 246
Количество толкателей шт 20+1
Другие характеристикти
Диаметр установочного отверстия мм 250
Давление в системе мПа 16
Мощность двигателя (версия с фиксированным насосом) кВт 55+55
Мощность двигателя (версия с серводвигателем) кВт 30+45+45
Мощность нагревательных элементов кВт 97
Объем бака л 2200
Вес кг 18000+47000
Габаритные размеры мм 6500 х 2600 х 3200
7500 х 3100 х 2800

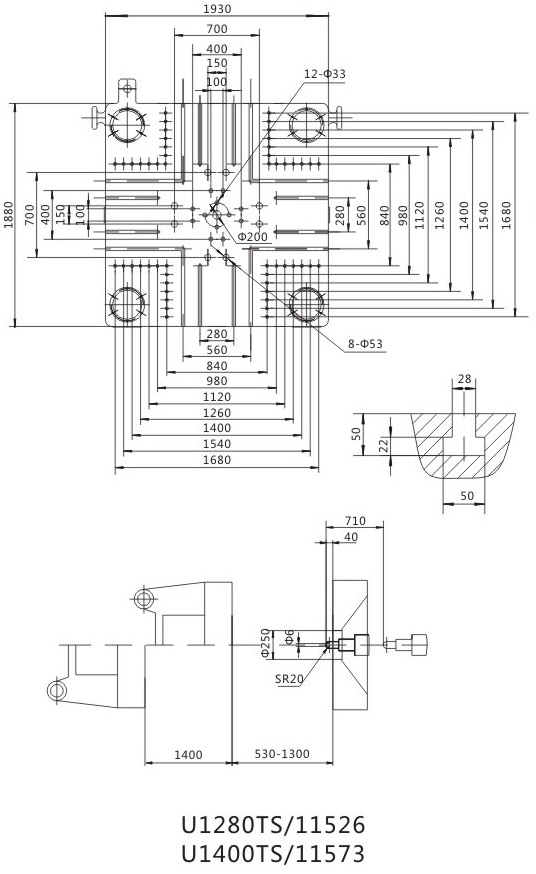

Чертежи плит термопластавтомата Sonly U1400TS
