Горизонтальный термопластавтомат
SONLY U1850TS

Термопластавтомат ТПА Sonly U1680TS

Технические характеристики термопластавтомат SONLY U1850TS

Модель U1850TS
Международная спецификация 14366
Шнек A B C D
Узел впрыска
Диаметр шнека мм 120 130 140 150
Отношение L/D   23,8 22 20,4 19,1
Теоретический объем впрыска см3 7464 8760 10159 11662
Давление впрыска мПа 192,5 164 141,4 123,2
Максимальная скорость вращения шнека об/мин 90
Вес впрыска г 6792 7972 9245 10613
Вес впрыска oz 239,581 281,204 326,108 374,363
Узел смыкания
Усилие запирания кН 18500
Максиамльное открытие пресс-формы мм 1600
Расстояние между колонн мм 1655 х 1430
Максимальная толщина пресс-формы мм 1500
Минимальная толщина пресс-формы мм 680
Максимальный ход толателей мм 400
Усилие толкателей кН 363
Количество толкателей шт 208+1
Другие характеристикти
Диаметр установочного отверстия мм 315
Давление в системе мПа 16
Мощность двигателя (версия с фиксированным насосом) кВт 45+45+45
Мощность двигателя (версия с серводвигателем) кВт 37+37+45+45
Мощность нагревательных элементов кВт 118
Объем бака л 2000
Вес кг 19000+86000
Габаритные размеры мм 7200 х 2600 х 3400
10300 х 3500 х 3500

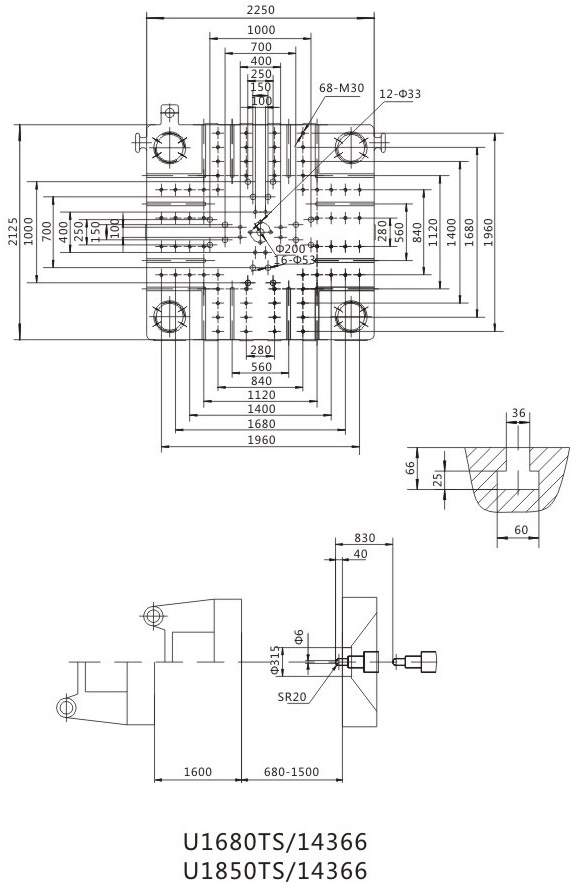

Чертежи плит термопластавтомата Sonly U1850TS
