Горизонтальный термопластавтомат
SONLY U438TS

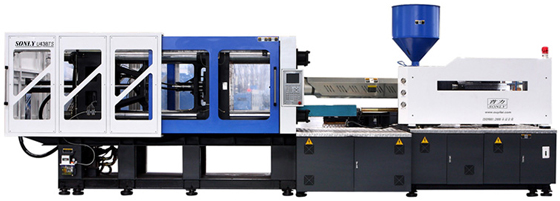

Термопластавтомат ТПА Sonly U438TS

Технические характеристики термопластавтомат SONLY U438TS

Модель U438TS
Международная спецификация 2690
Шнек A B C
Узел впрыска
Диаметр шнека мм 75 80 85
Отношение L/D   23,5 22 20,7
Теоретический объем впрыска см3 1727,1 1965 2218,3
Давление впрыска мПа 155,9 137 121,4
Максимальная скорость вращения шнека об/мин 194
Вес впрыска г 1572 1788 2019
Вес впрыска oz 55,451 63,070 71,218
Узел смыкания
Усилие запирания кН 4380
Максиамльное открытие пресс-формы мм 740
Расстояние между колонн мм 765 х 765
Максимальная толщина пресс-формы мм 780
Минимальная толщина пресс-формы мм 280
Максимальный ход толателей мм 170
Усилие толкателей кН 90
Количество толкателей шт 12+1
Другие характеристикти
Диаметр установочного отверстия мм 200
Давление в системе мПа 16
Мощность двигателя (версия с фиксированным насосом) кВт 45
Мощность двигателя (версия с серводвигателем) кВт 33,6
Мощность нагревательных элементов кВт 22+45
Объем бака л 750
Вес кг 18000

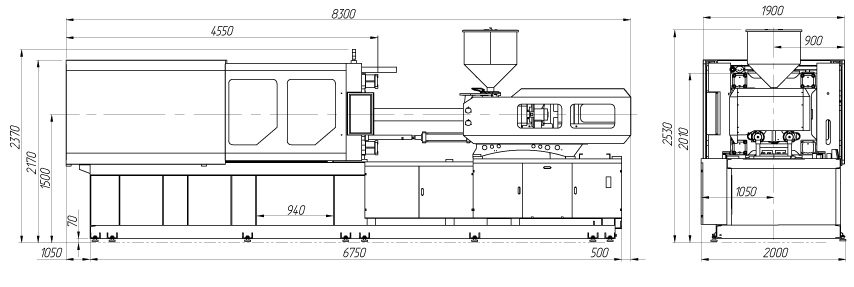

Габаритные размеры мм 7550 х 1900 х 2530

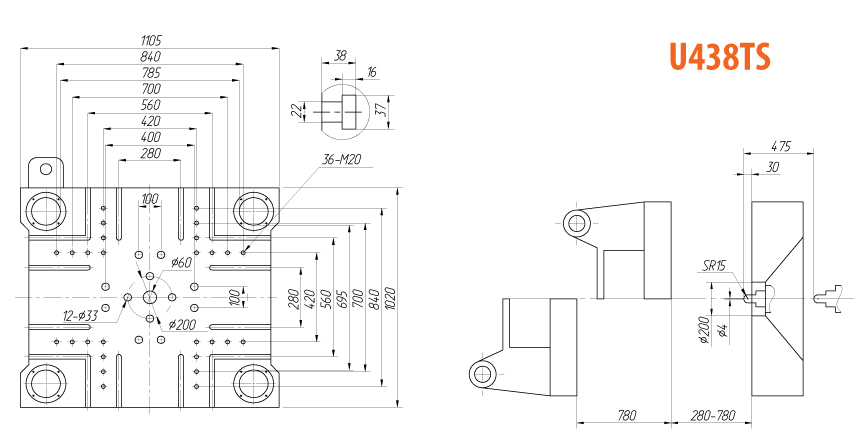

Чертежи плит термопластавтомата Sonly U400TS
