Горизонтальный термопластавтомат
SONLY U508TS

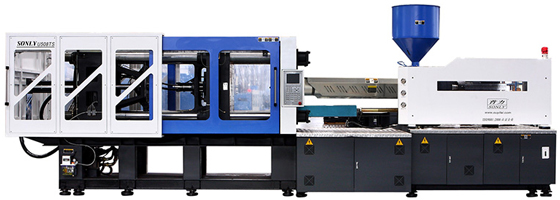

Термопластавтомат ТПА Sonly U508TS

Технические характеристики термопластавтомат SONLY U508TS

Модель U508TS
Международная спецификация 3300
Шнек A B C
Узел впрыска
Диаметр шнека мм 80 85 90
Отношение L/D   23,4 22 20,8
Теоретический объем впрыска см3 1964,7 2218 2486,6
Давление впрыска мПа 168 148,8 132,7
Максимальная скорость вращения шнека об/мин 152
Вес впрыска г 1788 2018 2263
Вес впрыска oz 63,070 71,183 79,825
Узел смыкания
Усилие запирания кН 5080
Максиамльное открытие пресс-формы мм 775
Расстояние между колонн мм 805 х 715
Максимальная толщина пресс-формы мм 800
Минимальная толщина пресс-формы мм 290
Максимальный ход толателей мм 225
Усилие толкателей кН 152
Количество толкателей шт 12+1
Другие характеристикти
Диаметр установочного отверстия мм 200
Давление в системе мПа 16
Мощность двигателя (версия с фиксированным насосом) кВт 45
Мощность двигателя (версия с серводвигателем) кВт 22+45
Мощность нагревательных элементов кВт 38,3
Объем бака л 900
Вес кг 20000
Габаритные размеры мм 7800 х 2300 х 2700

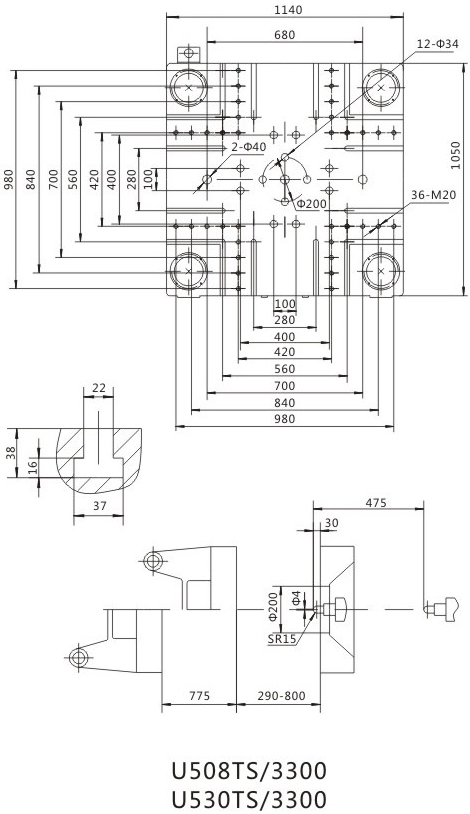

Чертежи плит термопластавтомата Sonly U508TS
