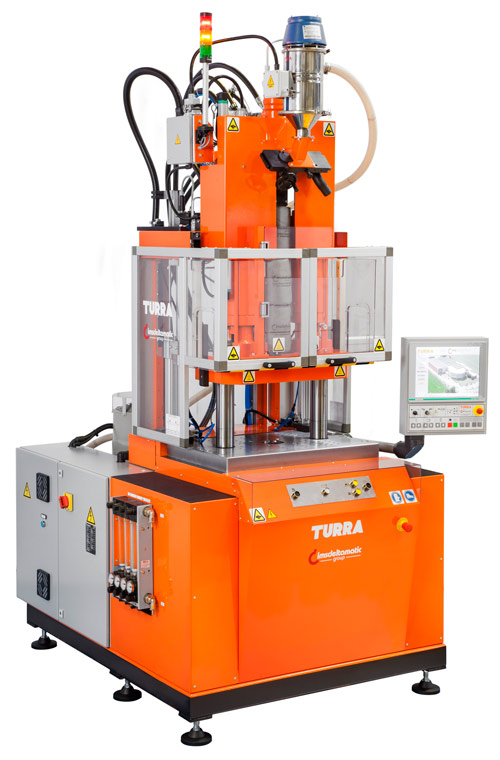

Вертикальные термопластавтоматы TURRA серия NT
Серия NT- это стандартное решение вертикального термопластавтомата с неподвижным столом для фиксированного крепления нижней половины пресс-формы. Данный тип относится к наиболее распространенным моделям вертикальных ТПА и подходит для решения большинства задач по производству деталей с закладными элементами, а также производства изделий с нитевидной закладной арматурой (например, производство электрических шнуров).
Модели ТПА TURRA серии NT с усилием смыкания 60 или 80 тонн имеют конструкцию с 2 или 4 колоннами. Также, серия NT выпускается с усилием смыкания в 120 тонн в версии с 4-мя колоннами.
В частности, 2 колонная версия термопластавтоматов, упрощает доступ к области литья позволяя оператору быстро позиционировать арматуру при укладке ее в пресс-форму. Эргономичный доступ к широкому столу с пресс-формой, в которой может быть размещен кабель или закладная арматура - является идеальным условием для работы операторов ТПА. Данная возможность достигается в конструкции ТПА путем ликвидации двух из четырех направляющих колонн узла впрыска, которые, как правило, представлены в вертикальных ТПА.
Технические характеристики вертикального термопластавтомата TURRA NT-60-2C-1
Диаметр шнека | mm | 28 | 32 | 35 | 40 |
Длина шнека | mm | 120 | |||
Отношение длины к диаметру шнека (L/D) | L/D | 20 | 18 | 16 | 14 |
Теоретический объем впрыска | cm3 | 73 | 96 | 115 | 150 |
Действительный объем впрыска | cm3 | 69 | 91 | 109 | 142 |
Максимальная< объемная скорость впрыска | cm3/sec | 33 | 43 | 51 | 67 |
Максимальное давление впрыска | kg/cm2 | 2438 | 1866 | 1560 | 1194 |
Макимальная площадь заливки* | cm2 | 220 | |||
Скорость вращения шнека | r.p.m. | 50-250 | |||
Усилие смыкания (задается и регулируется с пульта управления) | kN | 300-600 | |||
Расстояние между направляющими колоннами | mm | 410 | |||
Максимальные размеры пресс-формы | mm | 405х300 (550х400 специальное исполнение) | |||
Максимальное открытие подвижной части пресс-формы | mm | 415 | |||
Минимальная толщина пресс-формы(при минимальном открытии формы) | mm | 181 | |||
Максимальная толщина пресс-формы при открытии на 50 мм | mm | 365 | |||
Ход плиты (задается и регулируется с пульта управления) | mm | 0-250 | |||
Высота рабочей зоны от пола | mm | 1010 | |||
Мощность нагревательных элементов | kW | 5,7 | |||
Мощность двигателя насоса | kW | 5,5 | |||
Установленная мощность | kW | 12 | |||
Объем гидравлического бака | It | 120 | |||
Габаритные размеры (Д х Ш х В) (мин. макс открытие) | mm | 1500х1900х2700 (min.) - 3300 (max.) | |||
Вес | kg | 1900 | |||
* - при давлении внутри пресс-формы в 250 бар
Технические характеристики вертикального термопластавтомата TURRA NT-60-4C-1
Диаметр шнека | mm | 28 | 32 | 35 | 40 |
Длина шнека | mm | 120 | |||
Отношение длины к диаметру шнека (L/D) | L/D | 20 | 18 | 16 | 14 |
Теоретический объем впрыска | cm3 | 73 | 96 | 115 | 150 |
Действительный объем впрыска | cm3 | 69 | 91 | 109 | 142 |
Максимальная< объемная скорость впрыска | cm3/sec | 33 | 43 | 51 | 67 |
Максимальное давление впрыска | kg/cm2 | 2438 | 1866 | 1560 | 1194 |
Макимальная площадь заливки* | cm2 | 220 | |||
Скорость вращения шнека | r.p.m. | 50-250 | |||
Усилие смыкания (задается и регулируется с пульта управления) | kN | 300-600 | |||
Расстояние между направляющими колоннами | mm | 410 | |||
Максимальные размеры пресс-формы | mm | 405х300 | |||
Максимальное открытие подвижной части пресс-формы | mm | 425 | |||
Минимальная толщина пресс-формы(при минимальном открытии формы) | mm | 175 | |||
Максимальная толщина пресс-формы при открытии на 50 мм | mm | 317 | |||
Ход плиты (задается и регулируется с пульта управления) | mm | 0-250 | |||
Высота рабочей зоны от пола | mm | 1090 | |||
Мощность нагревательных элементов | kW | 5,7 | |||
Мощность двигателя насоса | kW | 5,5 | |||
Установленная мощность | kW | 12 | |||
Объем гидравлического бака | It | 120 | |||
Габаритные размеры (Д х Ш х В) (мин. макс открытие) | mm | 1600х2200х2700 (min.) - 3400 (max.) | |||
Вес | kg | 2650 | |||
* - при давлении внутри пресс-формы в 250 бар
Технические характеристики вертикального термопластавтомата TURRA NT-80-2C-1
Диаметр шнека | mm | 35 | 40 | 45 | 50 |
Длина шнека | mm | 170 | |||
Отношение длины к диаметру шнека (L/D) | L/D | 26 | 22 | 20 | 18 |
Теоретический объем впрыска | cm3 | 170 | 213 | 270 | 333 |
Действительный объем впрыска | cm3 | 163 | 205 | 259 | 320 |
Максимальная< объемная скорость впрыска | cm3/sec | 59 | 77 | 97 | 120 |
Максимальное давление впрыска | kg/cm2 | 2332 | 1785 | 1411 | 1142 |
Макимальная площадь заливки* | cm2 | 300 | |||
Скорость вращения шнека | r.p.m. | 50-220 | |||
Усилие смыкания (задается и регулируется с пульта управления) | kN | 400-800 | |||
Расстояние между направляющими колоннами | mm | 545 | |||
Максимальные размеры пресс-формы | mm | 515х450 (680х450 special shape) | |||
Максимальное открытие подвижной части пресс-формы | mm | 480 | |||
Минимальная толщина пресс-формы(при минимальном открытии формы) | mm | 235 | |||
Максимальная толщина пресс-формы при открытии на 50 мм | mm | 430 | |||
Ход плиты (задается и регулируется с пульта управления) | mm | 0-250 | |||
Высота рабочей зоны от пола | mm | 1130 | |||
Мощность нагревательных элементов | kW | 9,6 | |||
Мощность двигателя насоса | kW | 11 | |||
Установленная мощность | kW | 24 | |||
Объем гидравлического бака | It | 184 | |||
Габаритные размеры (Д х Ш х В) (мин. макс открытие) | mm | 1695х2150х3300 (min.) - 4000 (max.) | |||
Вес | kg | 4600 | |||
* - при давлении внутри пресс-формы в 250 бар
Технические характеристики вертикального термопластавтомата TURRA NT-80-4C-1
Диаметр шнека | mm | 40 | 45 | 50 |
Длина шнека | mm | 170 | ||
Отношение длины к диаметру шнека (L/D) | L/D | 22 | 20 | 18 |
Теоретический объем впрыска | cm3 | 213 | 270 | 333 |
Действительный объем впрыска | cm3 | 205 | 259 | 320 |
Максимальная< объемная скорость впрыска | cm3/sec | 77 | 97 | 120 |
Максимальное давление впрыска | kg/cm2 | 1785 | 1411 | 1142 |
Макимальная площадь заливки* | cm2 | 300 | ||
Скорость вращения шнека | r.p.m. | 50-220 | ||
Усилие смыкания (задается и регулируется с пульта управления) | kN | 400-800 | ||
Расстояние между направляющими колоннами | mm | 405 | ||
Максимальные размеры пресс-формы | mm | 400х450 | ||
Максимальное открытие подвижной части пресс-формы | mm | 470 | ||
Минимальная толщина пресс-формы(при минимальном открытии формы) | mm | 236 | ||
Максимальная толщина пресс-формы при открытии на 50 мм | mm | 366 | ||
Ход плиты (задается и регулируется с пульта управления) | mm | 0-250 | ||
Высота рабочей зоны от пола | mm | 1130 | ||
Мощность нагревательных элементов | kW | 9,6 | ||
Мощность двигателя насоса | kW | 11 | ||
Установленная мощность | kW | 24 | ||
Объем гидравлического бака | It | 170 | ||
Габаритные размеры (Д х Ш х В) (мин. макс открытие) | mm | 2140х2550х3300(min.)-4000(max.) | ||
Вес | kg | 4820 | ||
* - при давлении внутри пресс-формы в 250 бар
Технические характеристики вертикального термопластавтомата TURRA NT-120-4C-1
Диаметр шнека | mm | 45 | 50 | 55 |
Длина шнека | mm | 200 | ||
Отношение длины к диаметру шнека (L/D) | L/D | 22 | 20 | 18 |
Теоретический объем впрыска | cm3 | 317 | 392 | 474 |
Действительный объем впрыска | cm3 | 307 | 379 | 459 |
Максимальная< объемная скорость впрыска | cm3/sec | 109 | 135 | 163 |
Максимальное давление впрыска | kg/cm2 | 1896 | 1536 | 1269 |
Макимальная площадь заливки* | cm2 | 450 | ||
Скорость вращения шнека | r.p.m. | 50-220 | ||
Усилие смыкания (задается и регулируется с пульта управления) | kN | 600-1200 | ||
Расстояние между направляющими колоннами | mm | 505 | ||
Максимальные размеры пресс-формы | mm | 500х500 | ||
Максимальное открытие подвижной части пресс-формы | mm | 470 | ||
Минимальная толщина пресс-формы(при минимальном открытии формы) | mm | 236 | ||
Максимальная толщина пресс-формы при открытии на 50 мм | mm | 366 | ||
Ход плиты (задается и регулируется с пульта управления) | mm | 0-250 | ||
Высота рабочей зоны от пола | mm | 1170 | ||
Мощность нагревательных элементов | kW | 11,5 | ||
Мощность двигателя насоса | kW | 15 | ||
Установленная мощность | kW | 28 | ||
Объем гидравлического бака | It | 200 | ||
Габаритные размеры (Д х Ш х В) (мин. макс открытие) | mm | 2700х2200х4200(min.)-4640(max.) | ||
Вес | kg | 6400 | ||
* - при давлении внутри пресс-формы в 250 бар
