Мобильное лазерное сканирование с помощью FAROBlu LLP
Новая система FAROBlu LLP идеально подходит для лазерного сканирования, инспекции (сравнения облака точек с CAD-моделью), обратного инжиниринга, быстрого создания прототипов и 3D-моделирования. Основной областью применения лазерного сканера FARO является работа со сложными трехмерными криволинейными поверхностями. Лазерный сканер FAROBlu Laser Line Probe устанавливается на мобильную координатно-измерительную машину (измерительную руку) FARO Arm c 7-ю осями. Этот комплекс позволяет сканировать с высокой скоростью (до 1 200 000 точек в секунду) криволинейные поверхности и получать облако точек, которое повторяет геометрию изделия. По полученным данным пользователь может построить в специализированном программном обеспечении трехмерную CAD модель изделия или совместить облако точек с уже имеющейся CAD моделью и получить цветовую карту отклонений геометрии. Немаловажен тот факт, что возможно одновременное использование лазерного бесконтактного сканирования FARO Blu для сложных криволинейных поверхностей и измерение стандартных геометрических элементов (окружностей, плоскостей, цилиндров, конусов и т. д.) с помощью контактного щупа FARO Quantum Arm. Причем все замеры выполняются в одном файле. Это существенно облегчает обработку полученных после лазерного сканирования данных. Отличная эргономика мобильных координатно-измерительных машин FARO Arm позволяет сканировать изделия в самых труднодоступных местах. Система FAROBlu Laser Line Probe совместима с программным обеспечением CAM2, Metrolog, Geomagic, Polyworks, Rapidform, PowerShape и т.д. Лазерное сканирование незаменимый метод для контроля криволинейных поверхностей.
С обновленной линейкой рук Quantum вы можете выбирать для работы один из трех лазерных сканеров FAROBlu LLP в зависимости от задач. Смена занимает всего несколько секунд без необходимости перекалибровки, то есть ваша работа не будет останавливаться.

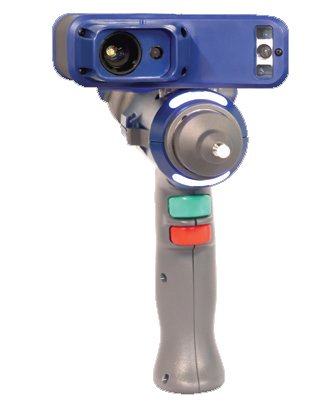

FAROBlu xR
Точность: этот сканер идеально подходит для высокоточных измерений с максимально возможным разрешением. Вы можете сканировать небольшие детали с большим количеством элементов с точностью и разрешением на 30% выше по сравнению со сканером xP.

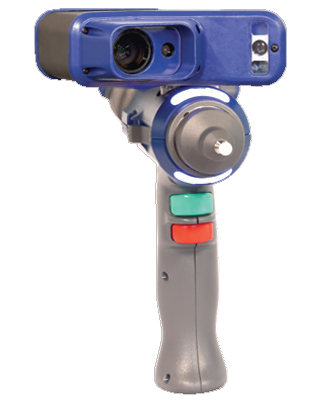

FAROBlu xP
Универсальность: решение для различных задач: баланс хорошей точности xR и скорости xS. Оптимальный выбор для большинства задач.
FAROBlu xS
Скорость: этот сканер наилучшим образом подходит для работы с большими деталями и поверхностями. самый широкий луч захватывает за один проход в 2 раза больше точек и вы можете сканировать на 65% быстрее, чем со сканером xP. Меньше движений – больше производительность.
Сравнение рабочих диапазонов лазерных сканеров FAROBlu xR FAROBlu xP и FAROBlu xS
Технические характеристики лазерного сканера FARO FAROBlu LLP для бесконтактных измерений
|
|
FAROBlu xR | FAROBlu xP | FAROBlu xS |
| Точность, мм | +/- 0,010 | +/- 0,015 | +/- 0,025 |
| Максимальная ширина линии, мм | 95 | 150 | 250 |
| Средняя ширина линии, мм | 80 | 110 | 185 |
| Минимальная ширина линии, мм | 60 | 80 | 120 |
| Рабочее расстояние, мм | 75 | 105 | 155 |
| Глубина поля, мм | 60 | 110 | 205 |
| Минимальная дистанция между точками, мкм | 15 | 20 | 30 |
| Вес, г | 399,1 | 369,7 | 434,3 |
| Максимальное кол-во точек/линия | 4000 | ||
| Максимальная частота, Гц | 600 | ||
| Максимальная скорость, точек/сек | 1 200 000 | ||
| Тип лазера | 450нм/635нм, Класс 2 | ||
Технические характеристики КИМ FARO Quantum S и лазерного сканера FARO FAROBlu LLP для бесконтактных измерений
| Модель КИМ |
Рабочая зона (диаметр описанной сферы), мм |
Ошибка положения центра сферы LDIA *, мм. При использовании с лазерным сканером FAROBlu XR |
Ошибка положения центра сферы LDIA *,мм При использовании с лазерным сканером FAROBlu XP |
Ошибка положения центра сферы LDIA *,мм При использовании с лазерным сканером FAROBlu XS |
| QuantumS Max 2,0 | 2000 | 0,030 | 0,038 | 0,046 |
|
QuantumSMax 2,5 |
2500 | 0,034 | 0,042 | 0,050 |
| QuantumS Max 3,0 | 3000 | 0,040 | 0,048 | 0,055 |
|
QuantumS Max 3,5 |
3500 | 0,054 | 0,061 | 0,068 |
|
QuantumS Max 4,0 |
4000 | 0,068 | 0,074 | 0,080 |
Технические характеристики КИМ FARO Quantum M и лазерного сканера FARO FAROBlu LLP для бесконтактных измерений
| Модель КИМ |
Рабочая зона (диаметр описанной сферы), мм |
Ошибка положения центра сферы LDIA *, мм. При использовании с лазерным сканером FAROBlu XR |
Ошибка положения центра сферы LDIA *,мм При использовании с лазерным сканером FAROBlu XP |
Ошибка положения центра сферы LDIA *,мм При использовании с лазерным сканером FAROBlu XS |
| QuantumM Max 2,0 | 2000 | 0,035 | 0,041 | 0,052 |
|
QuantumM Max 2,5 |
2500 | 0,039 | 0,046 | 0,056 |
| QuantumM Max 3,0 | 3000 | 0,046 | 0,053 | 0,062 |
|
QuantumM Max 3,5 |
3500 | 0,062 | 0,067 | 0,076 |
|
QuantumM Max 4,0 |
4000 | 0,078 | 0,081 | 0,090 |
Технические характеристики КИМ FARO Quantum E и лазерного сканера FARO FAROBlu LLP для бесконтактных измерений
| Модель КИМ |
Рабочая зона (диаметр описанной сферы), мм |
Ошибка положения центра сферы LDIA *, мм. При использовании с лазерным сканером FAROBlu XR |
Ошибка положения центра сферы LDIA *,мм При использовании с лазерным сканером FAROBlu XP |
Ошибка положения центра сферы LDIA *,мм При использовании с лазерным сканером FAROBlu XS |
| QuantumE Max 2,0 | 2000 | 0,042 | 0,053 | 0,060 |
|
QuantumE Max 2,5 |
2500 | 0,048 | 0,059 | 0,065 |
| QuantumE Max 3,0 | 3000 | 0,056 | 0,067 | 0,077 |
|
QuantumE Max 3,5 |
3500 | 0,076 | 0,085 | 0,095 |
|
QuantumE Max 4,0 |
4000 | 0,095 | 0,104 | 0,112 |
* - LDIA - Ошибка положения центра сферы (диаметр сферической зоны, содержащей центра сферы при измерении с нескольких положений)
Пример использования лазерного сканера FARO ScanArm и мобильной координатно-измерительной машины FARO Arm в цехе
Пример использования КИМ FARO Quantum и лазерного сканера FAROBlu в цехе для контроля кузова автомобиля
Особенности:
- Новый лазерный сканер FARO FAROBlu v 3 имеет точность на 30% выше, чем у предыдущей версии
- Улучшено лазерное сканирование темных и отражающих поверхностей без нанесения мелового покрытия
- Компактная сверхлегкая конструкция 3D сканера. Вес и габариты на 30% ниже, чем у предыдущей модели
- Беспроводное лазерное сканирование. Полосный сканер поддерживает беспроводную передачу данных по Bluetooth от КИМ FARO Arm к компьютеру
- Эргономичная рукоятка обеспечивает комфорт и удобство работы
- Лазерное сканирование с помощью FARO Sacnner со скоростью до 1 200 000 точек в секунду
- Возможность использования контактных щупов и 3D лазерного сканирования попеременно
- Специализированное программное обеспечение для лазерного сканирования, контактных линейно-угловые измерения, анализ результатов и обратного инжиниринга
- Сканирующая головка FARO Scan Arm устанавливается на мобильную координатно-измерительную машину FARO Arm с учетом требований эргономики и удобства контактных измерений.
Система FARO 8 Axis для мобильной координатно-измерительной машины FARO Quantum FaroArm и лазерного сканера FARO FAROBlu LLP
FARO 8-Axis Quantum FaroArm - самая инновационная мобильная система, основанная на использовании КИМ. Простая и функциональная интеграция восьмой оси превращает FARO Quantum в первую в мире 8- осевую руку, обеспечивающую высокий уровень надежности измерений в соответствии с международным стандартом ISO 10360-12:2016. Система 8-Axis позволяет сделать измерения еще точнее и минимизировать дополнительные ошибки, возникающие при вращении руки на большой угол или перебазировках. Теперь, если вам нужно "заглянуть за угол", достаточно просто повернуть деталь на высокоточном столе, минимально задействуя энкодеры руки, фактически повышая суммарную точность системы.
Система FARO 8 Axis
Пример использования системы FARO 8 Axis
Пример контроля геометрии лопатки в программном обеспечении Geomagic Qualify
Пример контроля геометрии автомобильной двери в программном обеспечении Geomagic Qualify
Пример построения STL модели в программном обеспечении Geomagic Studio
Принцип построения поверхностей CAD модели в программном обеспечении Geomagic Studio: облако точек, STL-модель, NURBS-поверхность
Загрузить технические описание мобильных координатно-измерительных систем FARO Laser Scan Arm
Загрузить полный каталог КИМ FARO, аксессуаров и дополнительных принадлежностей
Наша компания предлагает услуги по геометрическим измерениям и лазерному сканированию изделий. Подробнее
