Фильтр сопла термопластавтомата

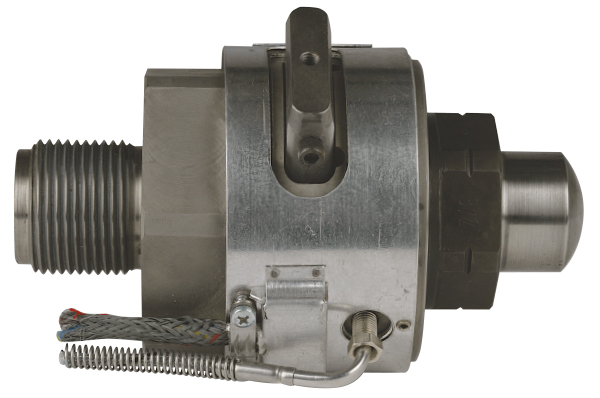

Новый фильтр сопла ТПА DME OKW-UR позволяет повысить эффективность литья и качество изделия.

Сопло фильтра OKW-UR способно с легкостью перерабатывать вторичные материалы, оно предотвращает засорение литника посторонними предметами. Фильтр изготавливается с размером от от 0,2мм. Зазор фильтра можно изменять путем смены вставок. Простая и быстрая очистка осуществляется путем откручивания сопла на 4-8 мм, продувания фильтра, установкой сопла на место и его затягиванием.

Фильтр сопла ТПА OKW-UR предназначено для всех типов пластмасс без наполнителя (например, ПЭ, ПП, ПС, ПА). Был проведен тщательный расчет расхода материала для минимизации потери давления и нагревания. Благодаря отсутствию острых углов материал не разрушается под воздействием теплоты трения или напряжения при сдвиге.

Вес изделия зависит от типа материала, объема потока, продолжительности впрыска и размера фильтра. Сопло фильтра OKW-UR поставляется в трех исполнениях: 300 гр, 1200 гр и 2500 гр.

Канал потока допускает быструю смену цвета или материала.

Ленточный нагреватель на корпусе фильтра предотвращает остывание материала во время фильтрации.

Средний период окупаемости сопла фильтра OKWUR составляет шесть месяцев.

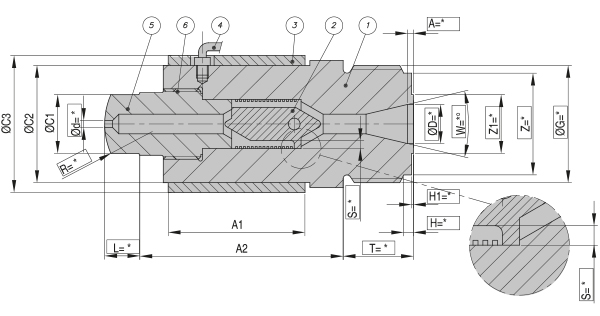

1 - Корпус сопла;
2 - Торпеда;
3 - Ленточный нагреватель;
4 - Термопара;
5 - Наконечник сопла;
6 - Индикатор регулировки фильтра;
S - Просвет фильтра

* - Необходимая информация от заказчика

Артикул	Тип	A1, мм	A2, мм	C1, мм	C2, мм	C3, мм	d, R, L, T, D, W, G, S, A, H, Z, H1, Z1,мм
OKW-UR1	I = 300 гр	89	102	30	60	70	Необходимая информация от заказчика
OKW-UR2	II = 1200 гр	120	138	30	80	90	Необходимая информация от заказчика
OKW-UR3	III = 2500 гр	150	170	40	100	110	Необходимая информация от заказчика

Инструкция по использованию фильтра для сопла термопластавтомата

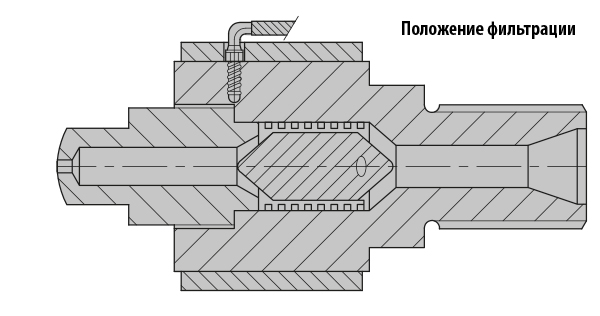

Рабочее положение фильтра сопла ТПА

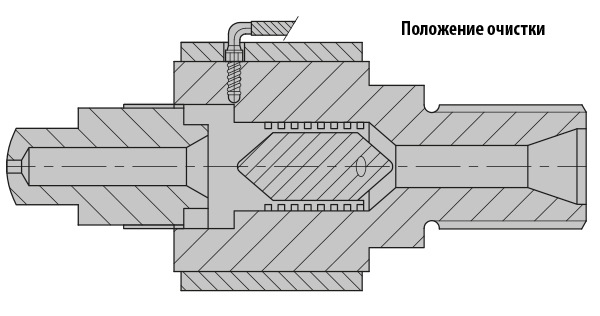

Положение очистки фильтра сопла термопластавтомата

Порядок очистки фильтра сопла термопластавтомата:

Для сброса давления шнека воспользуйтесь выталкивателем. Если декомпрессия невозможна, оставьте винт в переднем положении;
Открутите наконечник до окончания резьбы (в зависимости от сопла – обычно 4-8 мм);
Соблюдая технику безопасности, один-два раза продуйте воздухом при пониженном литьевом давлении;
Присоедините наконечник и затяните;
Возобновите эксплуатацию.

В комплект поставки фильтра сопла ТПА входит:

Ленточный нагреватель
Термопара
Трубный ключ (для чистки)
Инструкция по применению

В нашей компании вы можете купить сопло со встроенным фильтром для материального цилиндра термопластавтомата DME OKW-UR.
