Керамические вентиляционные вставки для пресс-форм

Логотип D-M-E

Вентиляционные вставки применяются для отвода воздуха из формообразующих деталей пресс-формы во избежание пригара к ним отлитой детали. Вентиляционные вставки позволяют без повреждения извлекать из пресс-формы изделия, отлитые из пластмассы, эластомера или металла. Вставки производятся спеканием металлического порошка, поры вставок формируются в виде продольных тонких каналов. Размер поры вставки определяют какой материал можно отливать с их помощью.

Рекомендуемые параметры:

  • Для литья пластмасс на термопластавтоматах - поры: 0,03, 0,05, 0,1 мм
  • Для литья под низким давлением - поры 0,3 мм
  • Для литья металла - поры 0,5 мм

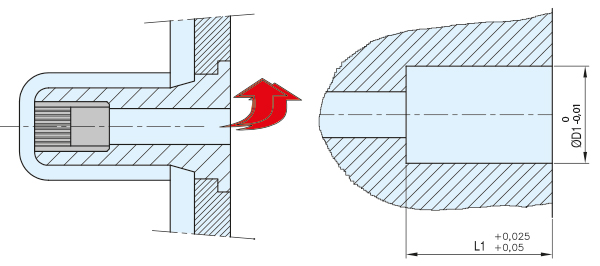

Поры вставок не пропускают расплавленный материал при заполнении формы, но при этом пропускают вытесняемый воздух при литье и снятии, исключают избыточное давление при литье и вакуум. Вставки можно обрабатывать по месту на ЭЭС, алмазным инструментом, но не фрезеровкой или точением, т.к. они хрупкие, могут повредиться или забиться поры.

Область применения вентиляционных ставок

  • Литьё пластмасс под давлением на термопластавтоматах
  • Литьё металла под низким давлением или в вакууме
  • Кокильное литьё, литьё резины и пр.

Вентиляционные вставки для литья пластмасс, металла, в кокиль, резины

Интернет магазин стандартных компонентов ДМЕ DME

Вентиляционные вставки (выпоры) для пресс-форм

Вентиляционные вставки (выпоры) для пресс-форм

Вставки вентиляционные ( выпора ) для литья пластмасс под давлением

Вставки вентиляционные ( выпора ) для литья пластмасс под давлением

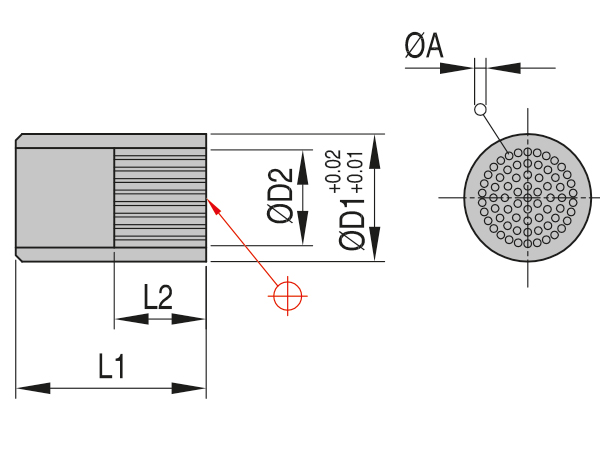

Вентиляционные вставки для литья пластмасс под давлением DME SMF. Технические характеристики

Артикул A, мм D1, мм D1, мм
L1, мм
L2, мм n
SMF0030610 0,03 6 2,5 10 5 606
SMF0030810 0,03
8 2,5 10 5 606
SMF0031010 0,03 10 2,5 10 5 606
SMF0050610 0,05 6 3,5 10 5 804
SMF0050810 0,05 8 3,5 10 5 804
SMF0051010 0,05 10 3,5 10 5 804
SMF010810 0,10 8 5,5 10 5 780
SMF011010 0,10 10 5,5 10 5 780

Керамические вентиляционные вставки DME SME

Вентиляционные вставки (выпоры) для пресс-форм

Керамические вентиляционные вставки (выпоры) для литья металлов, вакуумного литья, литья в кокиль, литья резины

Вставки вентиляционные ( выпора ) для литья пластмасс под давлением

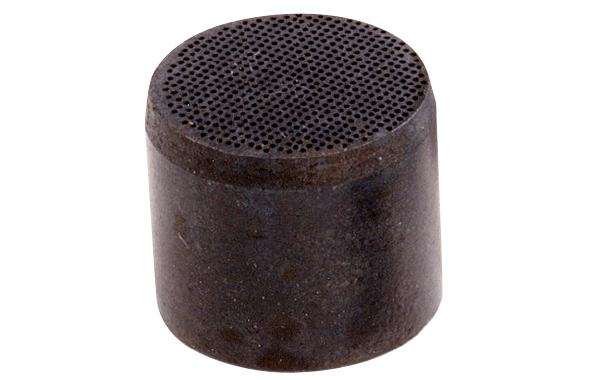

Керамические вентиляционные вставки

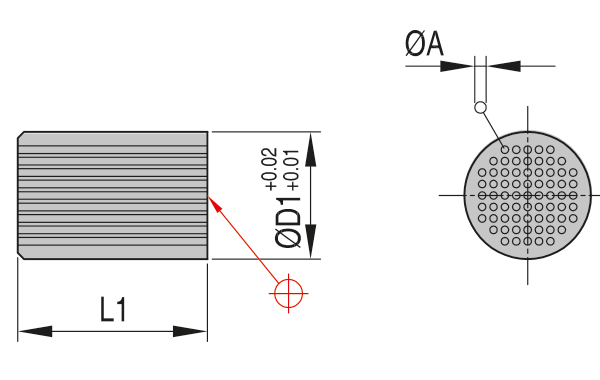

Керамические вентиляционные вставки для литья металла под низким давлением или вакуумного литья DME SME. Технические характеристики

Артикул D1, мм L1, мм n
A, мм
SME030310 3 10 30 0,3
SME030410 4
10 30 0,3
SME030510 5 10 30 0,3
SME030610 6 10 90 0,3
SME030615 6 15 90 0,3
SME030810 8 10 90 0,3
SME030815 8 15 200 0,3
SME031010 10 10 200 0,3
SME031015 10 15 340 0,3
SME031210 12 10 340 0,3
SME031215 12 15 340 0,3
SME031415 14 15 550 0,3

Керамические вентиляционные вставки (выпора) DME SME для литья в кокиль, резины и т.д. Технические характеристики

Артикул D1, мм L1, мм n
A, мм
SME050510 5 10 60 0,5
SME050515 5
15 60 0,5
SME050610 6 10 60 0,5
SME050615 6 15 60 0,5
SME050810 8 10 100 0,5
SME050815 8 15 100 0,5
SME051010 10 10 200 0,5
SME051015 10 15 200 0,5
SME051210 12 10 200 0,5
SME051215 12 15 200 0,5
SME051415 14 15 340 0,5
SME051615 16 15 340 0,5
SME051815 18 15 550 0,5
SME052015 20 15 550 0,5
Купить вентиляционные вставки для пресс-формы можно в компании "ВИВТЕХ"
