Шиберы и подвижные узлы для пресс-форм
Выдвижение знаков, оформляющих в изделиях гладкие отверстия круглой и некруглой формы, механизируют с помощью в том числе и шиберов, конструкция которых зависит от конструкции пресс-формы, а также от количества и расположения оформляемых отверстий.

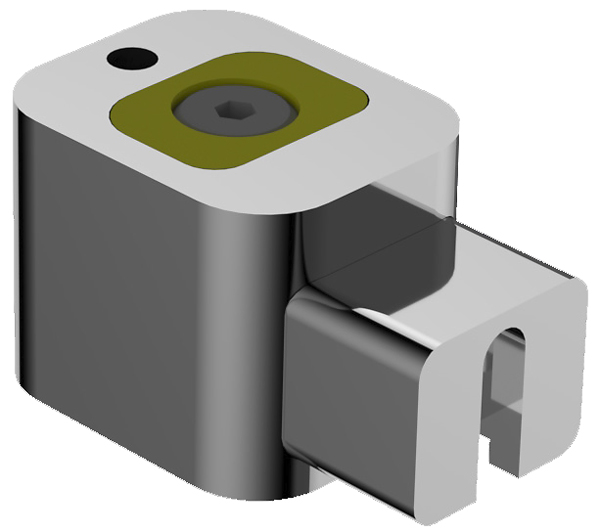

Шибер для пресс-форм с возвратной пружиной DME Е3070 / F3070
Примечание:
- Материал: 1.7228, 1.2344
- A: Упор максимальной нагрузки 275 Н.
- FL: Направляющая длина не менее 1,5 x диаметра
- Две возвратные пружины F30704 в комплекте
- Артикул: F307005-80
Шибер для пресс-форм с возвратным механизмом DME Е3072 / F3072
Примечание:
- Материал: 1.7228, 1.2344
- A: У пор максимальной нагрузки 275 Н
- FL: Направляющая длина не менее 1,5 x диаметр сердечника
- M: Отверстие для установки стержневых штифтов длиной более 44
- H3: При необходимости обеспечьте предварительную нагрузку на сердечник
- Артикул: F307205-8012-70, F307205-8077-80

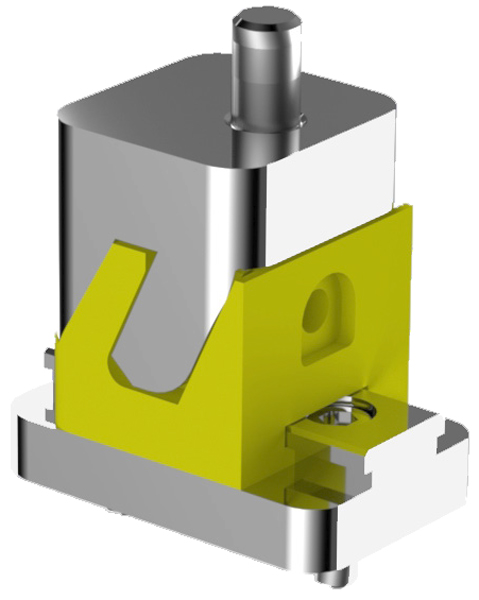

Шибер для прессформ с натяжным клином DME Е3080 / F3080
Примечание:
- Материал: 1.7228, 1.2344
- A: У пор максимальной нагрузки 275 Н
- FL: Направляющая длина не менее 1,5 x диаметр сердечника
- M: Отверстие для установки стержневых штифтов длиной более 44
- H3: При необходимости обеспечьте предварительную нагрузку на сердечник
- Артикул: F308006-35016-0, F308006-35106-0, F308018-00020-5

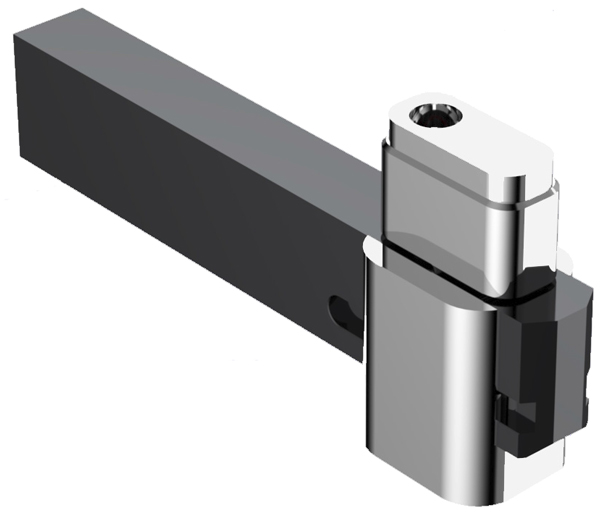

Компактный подвижный узел для пресс-форм, узкий DME Е3330 / F3330
Примечание:
- H6: С учетом корректировки
- L8: Пробка 3.
- Предварительная нагрузка
- Артикул: F333016102-7A, F333018113-4B, F333020154-4B, F333025185-4B, F333028226-4B

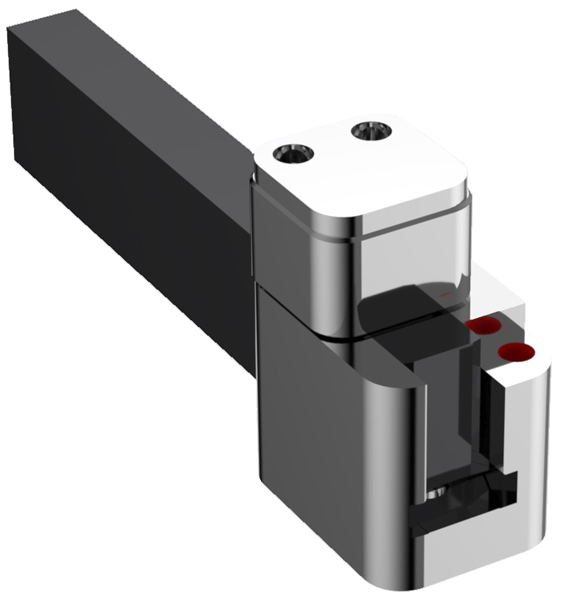

Компактный подвижный узел для пресс-форм DME Е 3360 / F 3360
Примечание:
- H6: С учетом корректировки
- L8: Пробка
- P: Предварительная нагрузка
- Артикул: F3360231204_9, F3360302206_9, F3360403117_4

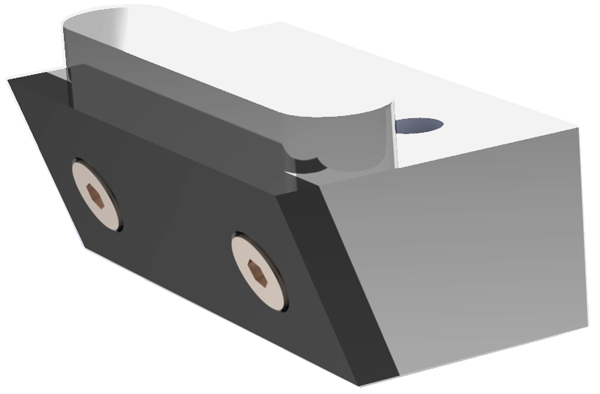

Шибер с износостойкой пластиной для пресс-форм DME Е3024 / F3024
Примечание:
- Материал.: 1.2312
- Предела прочности Rm: 1080 Н/мм2
