Система быстрой смены пресс-форм DME Baka

Логотип D-M-E

Предлагаем быстрозажимные байонетные системы для установки небольших пресс-форм на термопластавтоматы - DME BAKRA.

Преимущества

  • Не требующие технического обслуживания, автоблокировочные байонетные системы для смены пресс-форм весом до 1000 кг.
  • Универсальная система для всех горизонтальных и вертикальных пресс-форм для литья с двумя или четырьмя колоннами или без колонн с усилием смыкания до 1800 кН.
  • Быстрая замена пресс-форм без дополнительных приспособлений.
  • Замене подлежат только центрирующие кольца.
  • Системы включают компактные крепежные плиты, которые крепятся на машину с термоизоляционными плитами или с охлаждающими соединителями при необходимости.
  • Есть возможность пошаговой переналадки инструментов и машин.

Купить систему быстрой смены установки пресс-форм DME Baka цена, стоимость

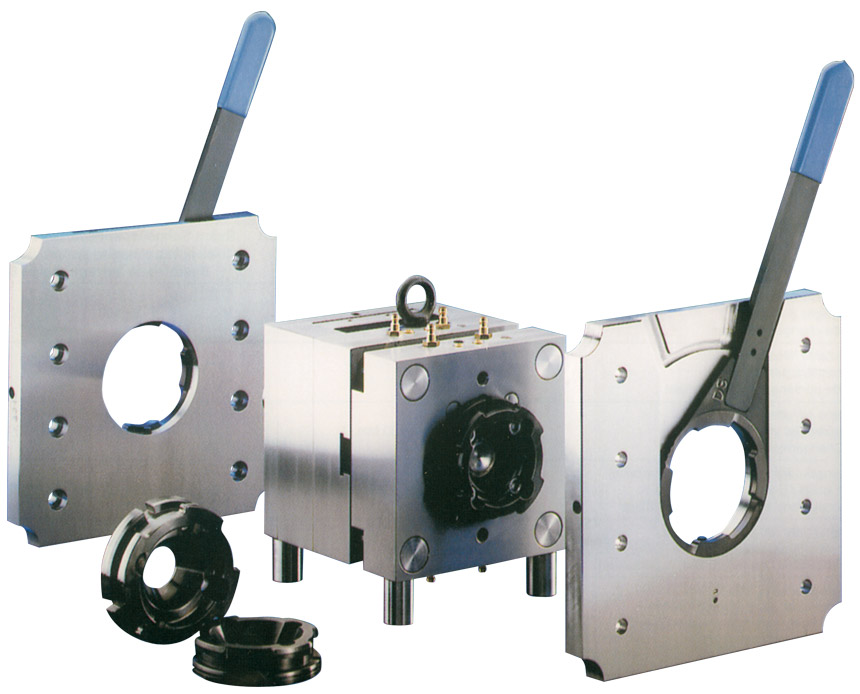

Система быстрой смены пресс-форм DME Baka

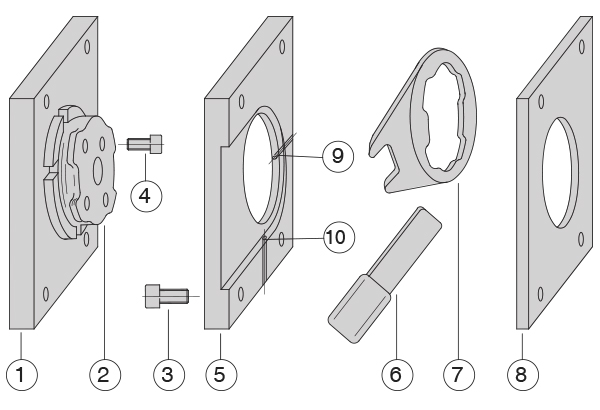

Список деталей устройства для быстрого монтажа пресс-форм DME Barka

Купить систему быстрой смены установки пресс-форм DME Baka цена, стоимость

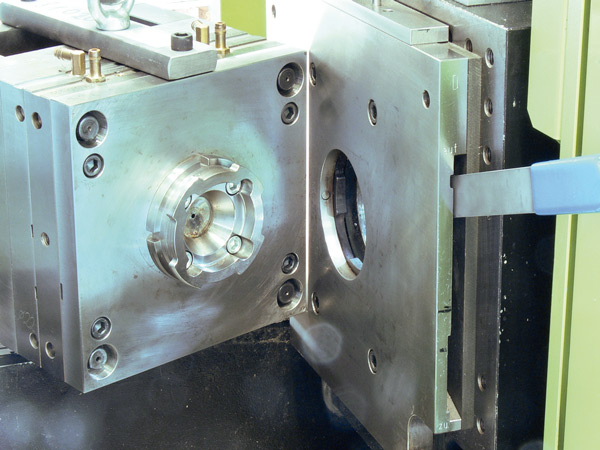

Система быстрой смены прессформ DME Baka на термопластавтомате

Купить систему быстрой смены установки пресс-форм DME Baka цена, стоимость

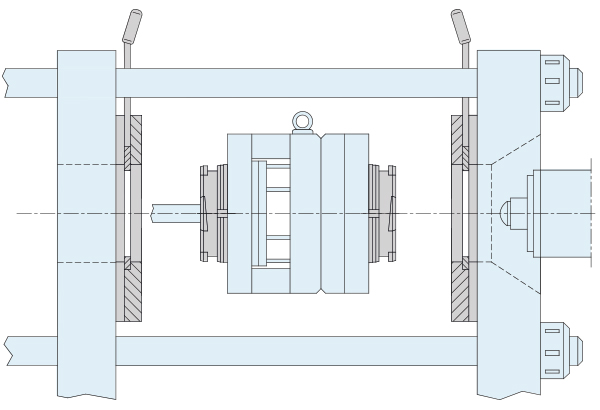

Система быстрой смены пресс-форм DME Baka на ТПА


Список деталей:
  1. Смыкающая плита;
  2. Центрирующее кольцо;
  3. Винт с головкой под шестигранник;
  4. Винт с головкой под шестигранник;
  5. Крепежная плита;
  6. Ключ
  7. Стопорное кольцо;
  8. Термоизоляционный лист;
  9. Стопорный штифт;
  10. Подпружиненный установочный винт.

Сравнение экономической эффективности замены пресс-форм на литьевой машине 1000 Н обычным способом и с помощью системы быстрой смены пресс-форм Bakra.

Артикул Стандартные прижимыDIN 6316и зажимной винт Система быстрой смены пресс-форм DME Bakra
Смен пресс-форм/год 150 150
Смен операторов/год 2 1
Необходимо времени на замен 2 x (0,5ч (= 30 Мин..)) 0,083 ч (= 5 Мин.)
Стоимость покупки/амортизация за 5 лет € 400 ( € 80 / год) € 3800 ( € 760 / год)
Зарплата за год (€ 41/ч на чел.) € 6150 € 512,50
Простой машины в год (€ 51 евро/ч) € 3825 € 637,50
Затраты за год € 10055 € 1910
Экономия за год 81%

Полный комплект системы быстрой смены пресс-форм включает DME Bakra:

Купить систему быстрой смены установки пресс-форм DME Baka цена, стоимость

  • Крепежная плита (BS/FS) - 2 шт;
  • Стопорные кольца (BS/FS) - 2 шт;
  • Ключ - 1 шт; ;
  • Центрирующих кольца (BS/FS) - 2 шт;
  • Указывайте тип литьевой машины;
  • Изоляционные листы под заказ;
  • Винты в комплекте.

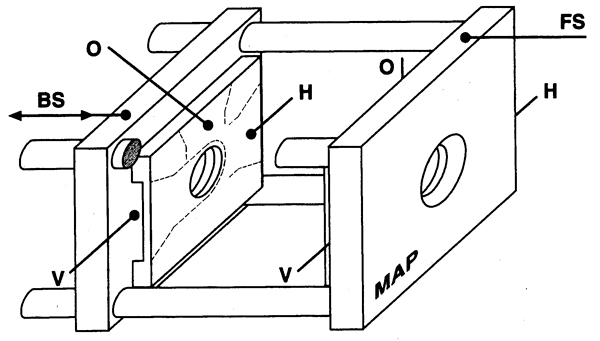

  • BS = подвижная половина;
  • FS = неподвижная половина;
  • Н = задняя часть*;
  • О = верх*;
  • V = передняя часть*.

*- Пожалуйста, указывайте, на какой стороне установлена зажимная система

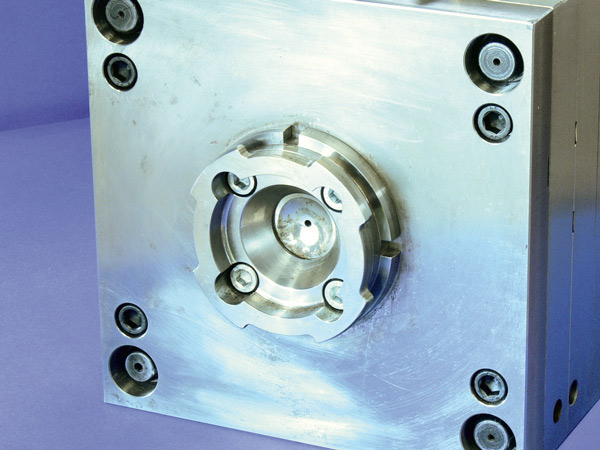

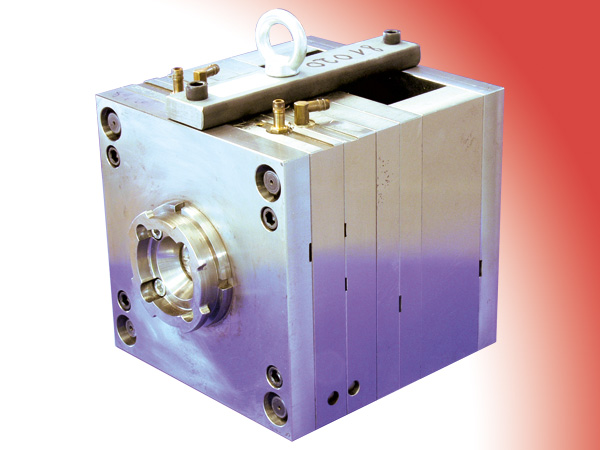

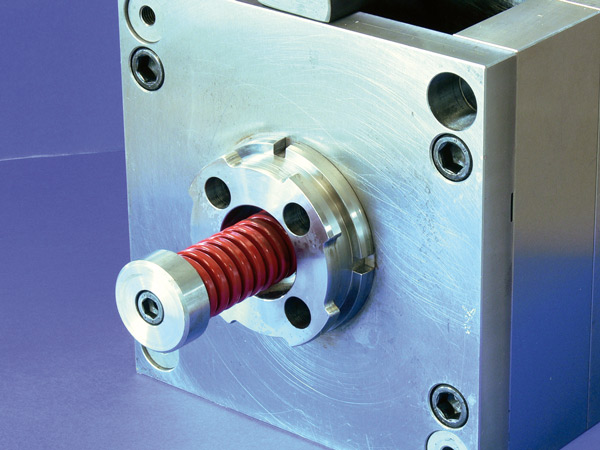

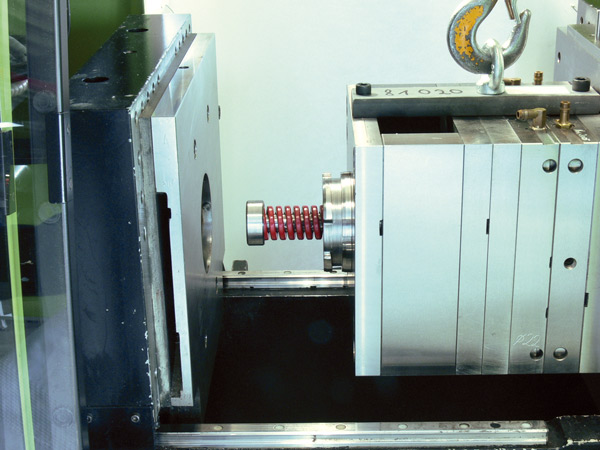

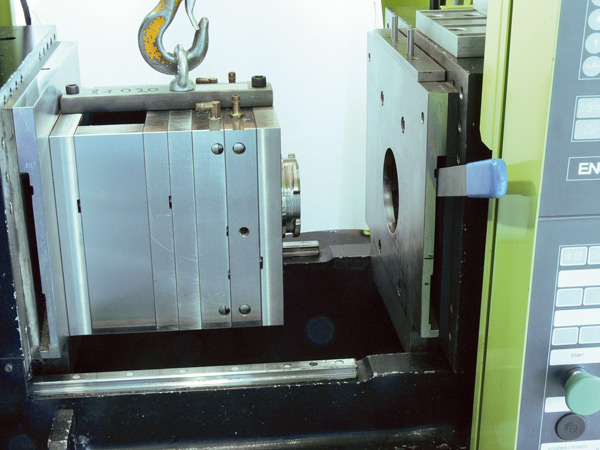

Пример использования системы для быстрой смены пресс-форм DME Bakra

Пример использования системы для быстрой смены пресс-форм DME Bakra


Пример использования системы для быстрой смены пресс-форм DME Bakra

Пример использования системы для быстрой смены пресс-форм DME Bakra
