Вертикальный термопластавтомат YUHDAK YD для двухкомпонентного (двухцветного) литья

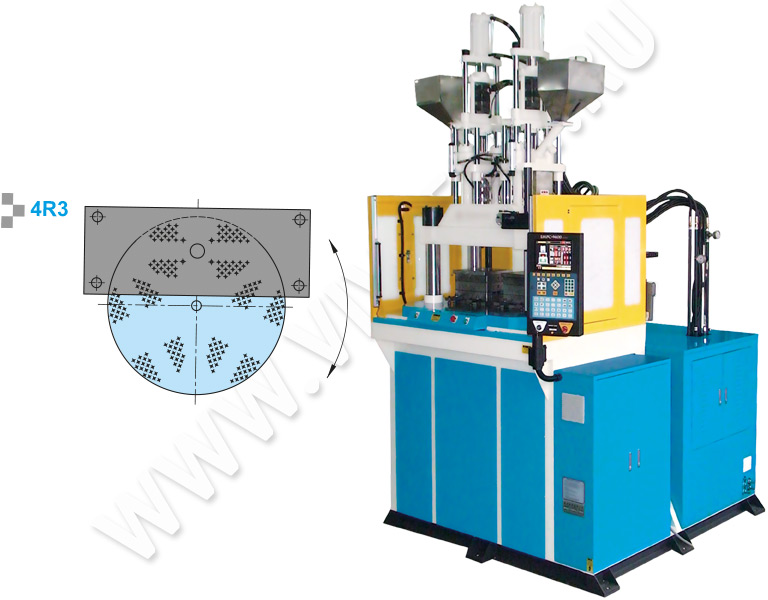

Вертикальный термопластатомат для двухкомпонентного (двухцветного) литья YUHDAK YD – 4-х колонная машина с вертикальным впрыском и поворотным столом.
Особенности стандартной версии вертикального термопластавтомата YUHDAK YD для двухкомпонентного литья:
- Вертикальный узел смыкания
- Вертикальный впрыск
- В верхней плите установлены два независимых узла впрыска (отдельные каналы подачи гидравлического масла)
- Усилие смыкания от 90 до 500т
- Две матрицы устанавливаются на верхней плите термопластавтомата, а три пуансона на поворотном столе. При работе поворотный стол вращается на 1200 ;для формования двухкомпонентного (двухцветного) изделия
- Водяное охлаждение поворотного стола предназначено для снижения температуры пуансонов
- Специальный поворотный стол (2-е матрицы устанавливаются на верхней плите и 4-е пуансона на поворотном столе)
- Наличие интерфейса для подключения робота для полной автоматизации.
Особенности специальной версии вертикального термопластавтомата YUHDAK YD для двухкомпонентного литья:
- Тип 1. Комплект независимого вертикального узла впрыска может быть установлен на стандартный вертикальный термопластавтомат YUHDAK, например серии YH, TR, YC + дополнительный вертикальный впрыск
- Тип 2. Комплект независимого горизонтального узла впрыска может быть установлен на стандартный вертикальный термопластавтомат YUHDAK, например серии YH, TR, + дополнительный горизонтальный впрыск
- Тип 3. Два двухцветного (двухкомпонентного) вертикального термопластавтомата объединены в одну машину с общим поворотным столом,например:
- A. Модель YH + модель YT + поворотный стол (2 ~ 4 станции)
- Б. Модель YH + модель YH + поворотный стол (2 ~ 4 станции)
Технические характеристики вертикальных термопластавтоматов для двухцветного (двухкомпонентного) литья YUHDAK YD
| Модель | YD-90-4R3 |
YD-120-4R3 |
YD-160-4R3 |
YD-200-4R3 | ||||||||||||
| Варианты узла впрыска | Размер | I | II | I | II | I | II | I | II | |||||||
| № | A.B. |
A.B. |
A.B.C | A.B.C | B.C.D | B.C.D | B.C.D.E |
B.C.D.E |
||||||||
| Узел смыкания | ||||||||||||||||
| Усилие смыкания | т | 90 (45 x 2) | 120 (60 x 2) | 160 (80 x 2) | 200 (100 x 2) | |||||||||||
|
Ход открытия пресс-формы |
мм | 200 | 250 | 250 | 300 | |||||||||||
|
Максимальный просвет |
мм | 250 | 300 | 300 | 300 | |||||||||||
| Минимальная толщина пресс-формы | мм | 450 | 550 | 550 | 600 | |||||||||||
| Диаметр поворотного стола | мм | Ø856 | Ø980 | Ø1172 | Ø1178 | |||||||||||
| Гидравлическое усилие выталкивателя | т | 2,7 | 2,7 | 2,7 | 3,3 | |||||||||||
| Ход толкателей | мм | 100 | 100 | 100 | 130 | |||||||||||
| Другие характеристики | ||||||||||||||||
| Мощность двигателя | кВт | 14,9 | 18,7 | 29,8 | 37,3 | |||||||||||
|
Объем гидравлического бака |
л | 300 | 380 | 560 | 660 | |||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 1,9 | 2,3 | 2,5 | 2,7 | |||||||||||
| Ш (м) | 1,6 | 1,9 | 2,0 | 2,0 | ||||||||||||
| В (м) | 3,2 | 3,7 | 3,9 | 4,3 | ||||||||||||
| Вес | т | 4,5 | 8,0 | 10,6 | 12,4 | |||||||||||
Технические характеристики вертикальных термопластавтоматов для двухцветного (двухкомпонентного) литья YUHDAK YD
| Модель | YD-250-4R3 |
YD-300-4R3 |
YD-500-4R3 |
||||||||||||
| Варианты узла впрыска | Размер | I | II | I | II | I | II | ||||||||
| № | C.D.E.F |
C.D.E.F |
F.G.H |
F.G.H |
G.H.I |
G.H.I |
|||||||||
| Узел смыкания | |||||||||||||||
| Усилие смыкания | т | 250 (125 x 2) |
300 (175 x 2) |
500 (250 x 2) |
|||||||||||
|
Ход открытия пресс-формы |
мм | 300 | 350 | 350 | |||||||||||
|
Максимальный просвет |
мм | 350 | 400 | 500 | |||||||||||
| Минимальная толщина пресс-формы | мм | 650 | 750 | 850 | |||||||||||
| Диаметр поворотного стола | мм | Ø1350 |
Ø1550 |
Ø1750 |
|||||||||||
| Гидравлическое усилие выталкивателя | т | 3,3 | 5,4 | 5,4 | |||||||||||
| Ход толкателей | мм | 150 | 150 | 150 | |||||||||||
| Другие характеристики | |||||||||||||||
| Мощность двигателя | кВт | 44,8 |
52,2 |
74,6 | |||||||||||
|
Объем гидравлического бака |
л | 840 | 1020 | 1250 | |||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 2,9 | 3,5 | 4,5 | |||||||||||
| Ш (м) | 2,4 | 2,9 | 3,2 | ||||||||||||
| В (м) | 4,5 | 5,0 | 5,8 | ||||||||||||
| Вес | т | 15,3 | 23,6 | 31,2 | |||||||||||
Технические характеристики узлов впрыска для вертикальных термопластавтоматов для двухцветного (двухкомпонентного) литья YUHDAK YD
| Узел впрыска |
|
А |
В | С | D | E | ||||||||||
| Диаметр шнека | мм | 28 | 26 | 26 | 32 | 28 | 36 | 32 | 40 | 34 | 42 | |||||
| Давление впрыска | кгс/см2 | 1714 | 1014 | 1988 | 1312 | 2008 | 1215 | 1914 | 1225 | 1931 | 1265 | |||||
| Теоретический объем впрыска | см3 | 25 | 42 | 55 | 84 | 83 | 137 | 124 | 194 | 149 | 228 | |||||
| Максимальный вес впрыска (PS) | гр | 22 | 38 | 50 | 75 | 74 | 123 | 112 | 175 | 134 | 205 | |||||
| Объемная скорость впрыска | см3/сек | 30 | 52 | 35 | 52 | 47 | 78 | 56 | 88 | 70 | 108 | |||||
| Скорость вращения шнека | об/мин | 0-150 | 0-155 | 0-165 | 0-160 |
0-160 |
||||||||||
| Мощность нагревателей | кВт | 2,0 х 2 | 3,5 х 2 | 4,5 х 2 |
6,0 x 2 |
7,5 x 2 | ||||||||||
Технические характеристики узлов впрыска для вертикальных термопластавтоматов для двухцветного (двухкомпонентного) литья YUHDAK YD
| Узел впрыска |
|
F |
G | H | I | |||||||||
| Диаметр шнека | мм | 38 | 50 | 42 | 50 | 46 | 55 | 55 | 65 | |||||
| Давление впрыска | кгс/см2 | 2079 | 1200 | 2000 | 1411 | 2023 | 1423 | 2082 | 1491 | |||||
| Теоретический объем впрыска | см3 | 204 | 353 | 276 | 392 | 365 | 522 | 593 | 829 | |||||
| Максимальный вес впрыска (PS) | гр | 183 | 317 | 249 | 353 | 328 | 470 | 534 | 746 | |||||
| Объемная скорость впрыска | см3/сек | 381 | 141 | 109 | 154 | 128 | 193 | 258 | 236 | |||||
| Скорость вращения шнека | об/мин | 0-150 | 0-155 | 0-165 | 0-160 | |||||||||
| Мощность нагревателей | кВт | 9,0 х 2 | 11,0 х 2 | 13,0 х 2 |
15,0 x 2 |
|||||||||

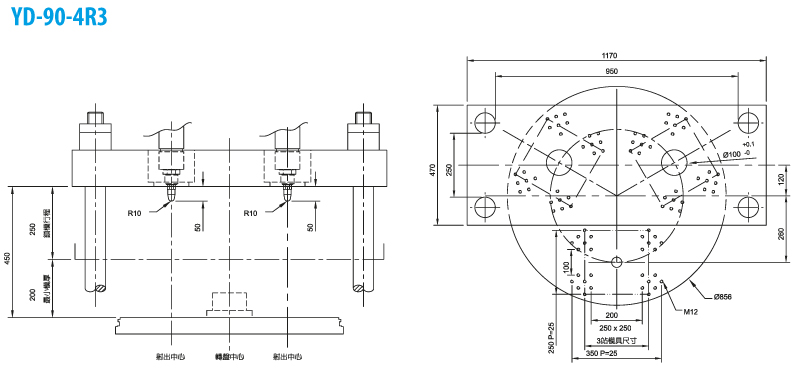

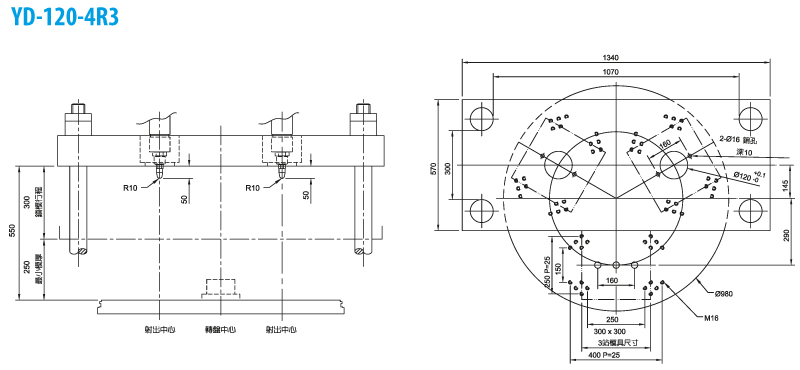

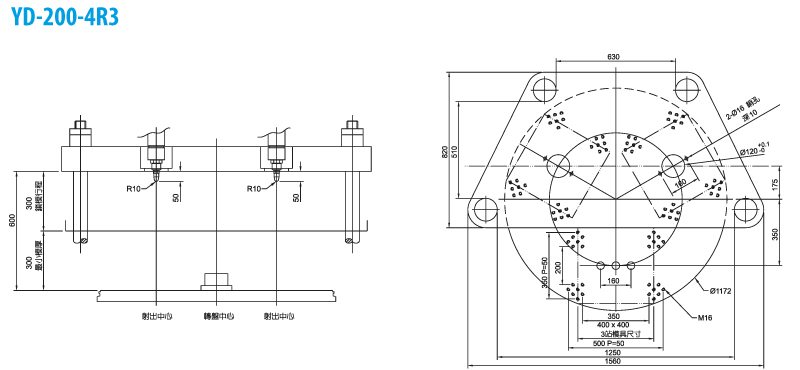

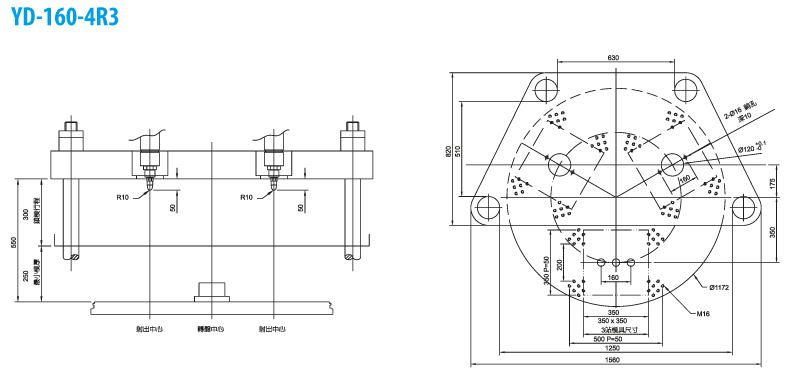

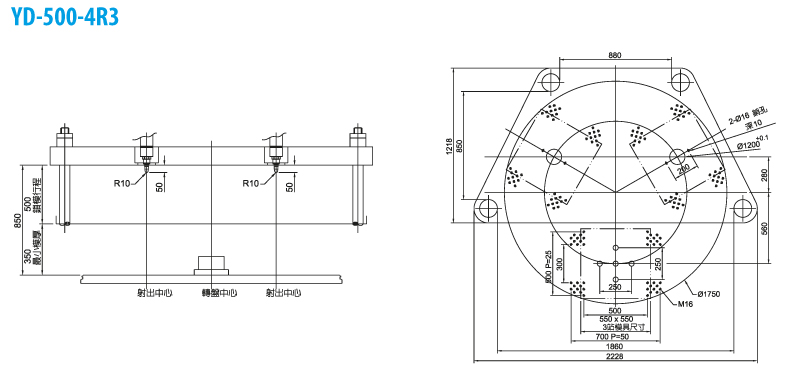

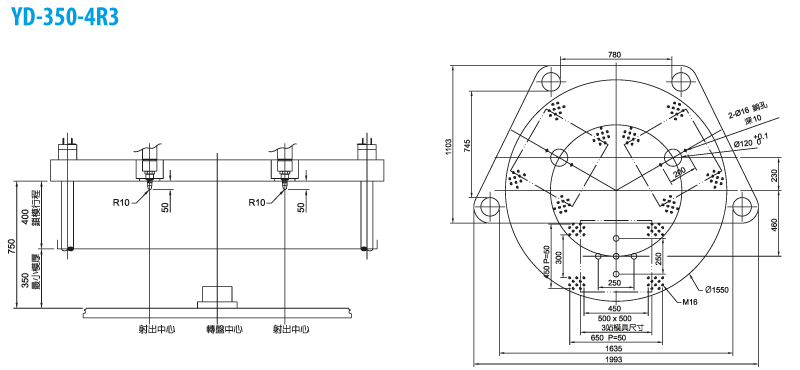

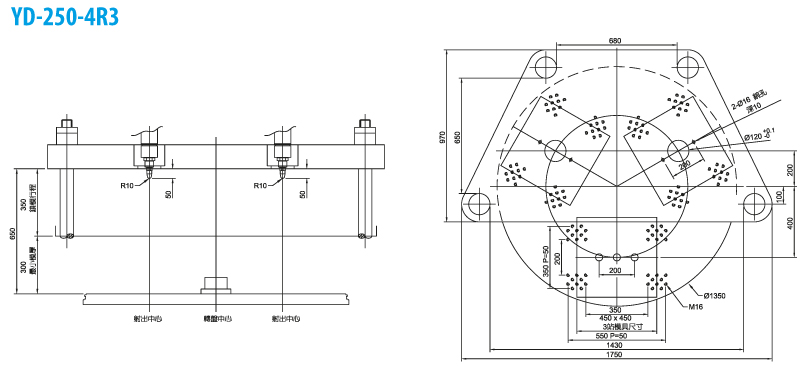

Размер плит вертикального термопластавтомата для двухцветного литья YUHDAK YD
