Вертикальный термопластавтомат YUHDAK YH с фиксированным, выдвижным или двумя выдвижными столами

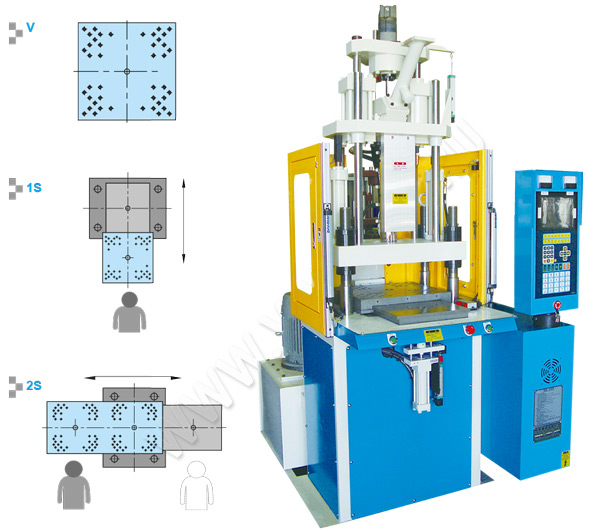

Вертикальный ТПА YUHDAK YH – колонный вертикальный термопластавтомат машина с фиксированным столом (V)/ 1-им выдвижным (1S) / 2-мя выдвижными столами 1800 (2S) / и вертикальным впрыском.
Особенности:
- Четырехколонный вертикальный узел смыкания
- Вертикальный впрыск.
- Прямоугольная форма плит смыкания для легкой установки пресс-формы
- Двойной цилиндр впрыска сбалансирован для плавного и мощного впрыска.
- Цилиндр смыкания двойного действия для быстрого смыкания или смыкания на малой скорости с высоким давлением.
- Исполнение V с фиксированным столом.
- Исполнение 1S с одним выдвижным столом, который двигается вперёд-назад.
- Исполнение 2S с двумя выдвижными столами , которые двигаются влево-вправо. Позволяет установит две нижние полуформы для увеличения производительности.
Технические характеристики термопластавтоматов YUHDAK YH с фиксированным и подвижным столом
| Модель | YH-25 |
YH-40 |
YH-60 |
YH-90 |
|||||||||||
| Исполнение | V | 1S | 2S | V | 1S | 2S | V | 1S | 2S | V | 1S | 2S | |||
| Узел впрыска | |||||||||||||||
| Диаметр шнека | мм | 24 | 30 | 28 | 32 | 36 | 32 | 36 | 40 | 34 | 38 | 42 | |||
| Давление впрыска | кгс/см2 | 2333 | 1493 | 2009 | 1538 | 1215 | 1914 | 1512 | 1225 | 1932 | 1546 | 1266 | |||
| Теоретический объем впрыска | см3 | 47 | 74 | 83 | 109 | 137 | 125 | 158 | 195 | 150 | 187 | 229 | |||
| Максимальный вес впрыска (PS) | гр | 43 | 67 | 75 | 98 | 124 | 112 | 142 | 175 | 135 | 168 | 206 | |||
| Объемная скорость впрыска | см3/сек | 30 | 47 | 46 | 61 | 77 | 59 | 74 | 91 | 70 | 88 | 107 | |||
| Скорость впрыска | мм/сек | 66 | 75 | 73 | 77 | ||||||||||
| Узел смыкания | |||||||||||||||
| Усилие смыкания | т | 25 | 40 | 60 | 90 | ||||||||||
|
Ход открытия пресс-формы |
мм | 215 | 215 | 215 | 250 | ||||||||||
|
Максимальный просвет |
мм | 360 / 410 | 360 / 410 | 415 / 465 | 450 / 500 | ||||||||||
| Минимальная толщина пресс-формы | мм | 145 / 195 | 145 / 195 | 200 / 250 |
200 / 250 |
||||||||||
| Расстояние между колон (Г х В) | мм | 350х150 | 400х200 | 450х250 | 510х310 | ||||||||||
| Гидравлическое усилие выталкивателя | т | 1,7 |
1,7 |
1,7 |
2,7 | ||||||||||
| Ход толкателей | мм | 40 | 60 | 40 | 60 | 40 | 60 | 40 | 60 | ||||||
| Подвижный узел (стол) | |||||||||||||||
| Ход перемещения | мм | 240 | 260 | 320 | 350 |
|
370 | 400 | 480 | 550 | |||||
| Размер стола | мм | 330х260 | 500х330 | 380х350 | 700х380 | 420х400 | 800х420 | 480х550 | 1100х480 | ||||||
| Другие характеристики | |||||||||||||||
| Мощность двигателя | кВт |
3,7 |
3,7+2,2 |
5,5 |
5,5+2,2 |
7,5 |
7,5+2,2 |
11,2 |
11,2+5,5 |
||||||
| Мощность нагревателей | кВт | 3,5 | 4,5 | 6,0 | 7,5 | ||||||||||
|
Объем гидравлического бака |
л | 140 | 200 | 220 | 250 | ||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 1,5 | 1,9 | 1,4 | 1,6 | 1,8 | 1,5 | 1,7 | 2,0 | 1,7 | 1,9 | 2,2 | 2,0 | ||
| Ш (м) | 1,2 | 1,2 | 1,4 | 1,3 | 1,3 | 1,5 | 1,4 | 1,4 | 1,7 | 4,5 | 1,5 | 2,0 | |||
| В (м) | 2,9 | 3,0 | 3,0 | 3,2 | 3,2 | 3,3 | 3,5 | 3,6 | 3,6 | 3,7 | 3,8 | 3,8 | |||
| Вес | т | 1,4 | 1,5 | 1,7 | 1,8 | 1,8 | 2,0 | 2,2 | 2,4 | 2,6 | 3,15 | 3,35 | 3,7 | ||
Технические характеристики термопластавтоматов YUHDAK YH с фиксированным и подвижным столом
| Модель | YH-120 |
YH-160 |
YH-200 |
YH-250 |
|||||||||||
| Исполнение | V | 1S | 2S | V | 1S | 2S | V | 1S | 2S | V | 1S | 2S | |||
| Узел впрыска | |||||||||||||||
| Диаметр шнека | мм | 38 | 44 | 50 | 42 | 50 | 46 | 55 | 55 | 65 | |||||
| Давление впрыска | кгс/см2 | 2080 | 1551 | 1201 | 2000 | 1411 | 2034 | 1423 | 2083 | 1491 | |||||
| Теоретический объем впрыска | см3 | 204 | 274 | 353 | 277 | 393 | 366 | 523 | 594 | 830 | |||||
| Максимальный вес впрыска (PS) | гр | 184 | 2246 | 318 | 549 | 353 | 329 | 470 | 535 | 747 | |||||
| Объемная скорость впрыска | см3/сек | 85 | 114 | 148 | 110 | 155 | 126 | 193 | 171 | 236 | |||||
| Скорость впрыска | мм/сек | 75 | 79 | 77 | 72 | ||||||||||
| Узел смыкания | |||||||||||||||
| Усилие смыкания | т | 120 | 160 | 200 | 250 | ||||||||||
|
Ход открытия пресс-формы |
мм | 300 | 300 | 350 | 400 | ||||||||||
|
Максимальный просвет |
мм | 550 / 600 | 550 / 600 | 650 / 700 | 800 / 850 | ||||||||||
| Минимальная толщина пресс-формы | мм | 250 / 300 | 250 / 300 | 300 / 350 | 400 / 450 | ||||||||||
| Расстояние между колон (Г х В) | мм | 580 х 340 | 650 х 380 | 750 х 400 | 850 х 450 | ||||||||||
| Гидравлическое усилие выталкивателя | т | 2,7 | 3,3 | 4,5 | 4,5 | ||||||||||
| Ход толкателей | мм | 70 | 111 | 80 | 125 | 100 | 150 | 100 | 150 | ||||||
| Подвижный узел (стол) | |||||||||||||||
| Ход перемещения | мм | 520 | 570 | 580 | 630 | 630 | 680 | 730 | 780 | ||||||
| Размер стола | мм | 540х570 | 1140х540 | 630х630 | 1260х630 | 730х680 | 1360х730 | 830х780 | 1560х830 | ||||||
| Другие характеристики | |||||||||||||||
| Мощность двигателя | кВт |
14,9 |
14,9+2,2 |
18,7 |
18,7+22 |
22,4 |
22,4+2,2 |
29,8 |
29,8+2,2 |
||||||
| Мощность нагревателей | кВт | 9 | 11 | 13 | 15 | ||||||||||
|
Объем гидравлического бака |
л | 300 | 350 | 400 | 450 | ||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 2,0 | 2,4 | 2,1 | 2,3 | 2,7 | 2,4 | 2,5 | 3,0 | 2,7 | 2,7 | 3,3 | 3,0 | ||
| Ш (м) | 1,6 | 1,6 | 2,1 | 1,7 | 1,7 | 2,2 | 1,8 | 1,8 | 2,5 | 2,0 | 2,0 | 2,7 | |||
| В (м) | 4,0 | 4,2 | 4,2 | 4,5 | 1,7 | 4,7 | 5,0 | 5,4 | 5,4 | 5,3 | 5,6 | 5,6 | |||
| Вес | т | 4,6 | 4,8 | 5,0 | 6,2 | 6,5 | 7,0 | 8,2 | 8,8 | 9,5 | 10,0 | 10,5 | 11,2 | ||

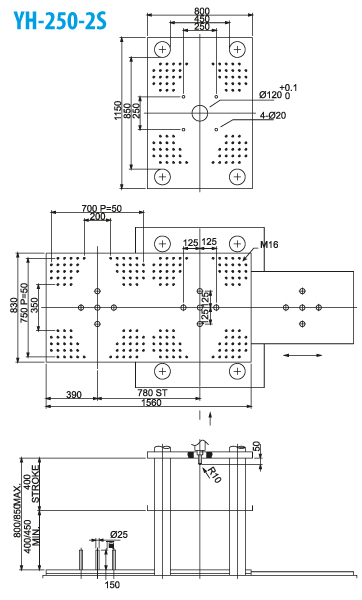

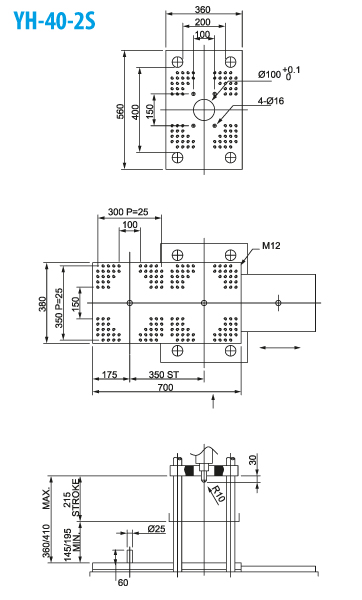

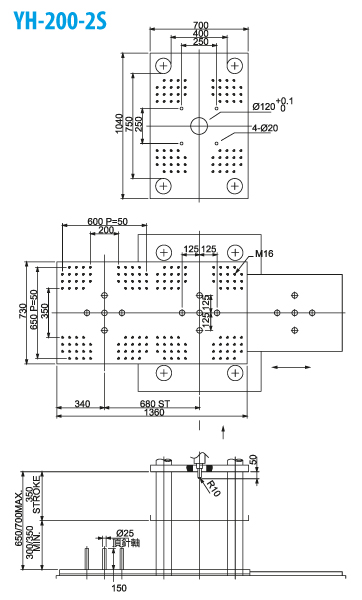

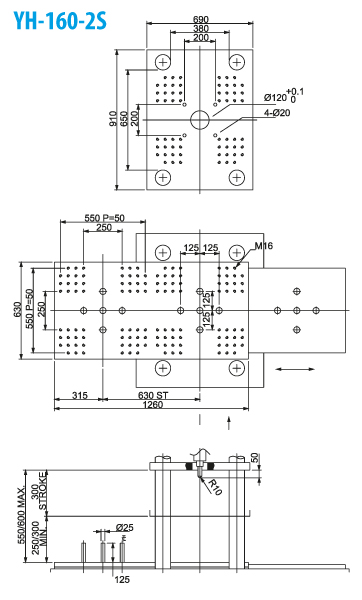

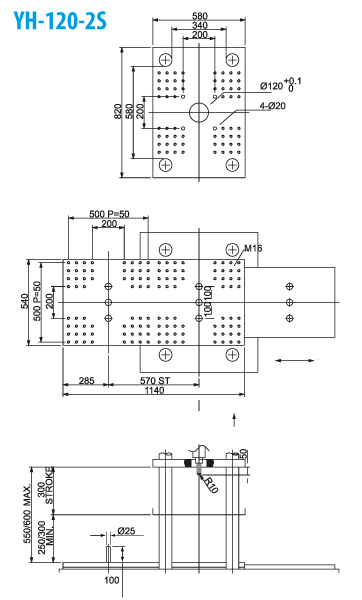

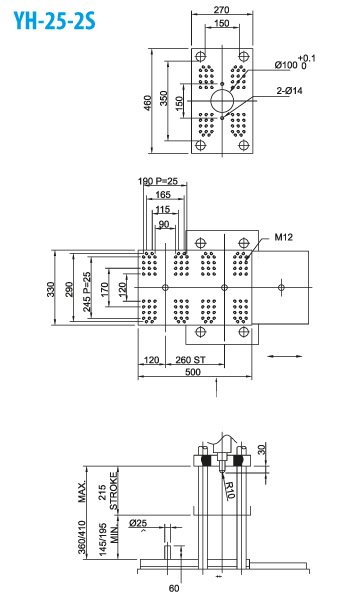

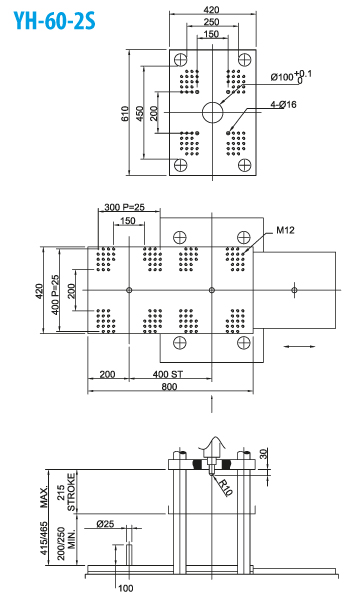

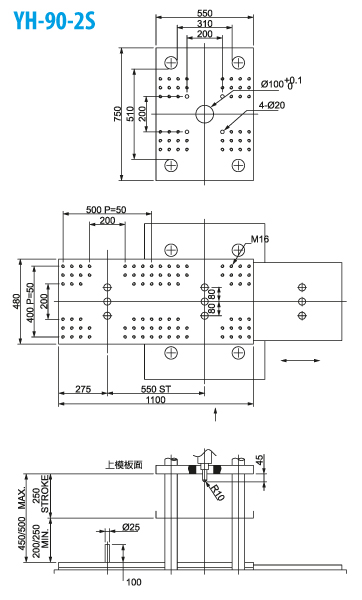

Размер плит вертикального термопластавтомата с фиксированным и подвижным столом YUHDAK YR
