Бесколонный вертикальный термопластавтомат YUHDAK YL с неподвижным, выдвижным или поворотным столом и вертикальным впрыском

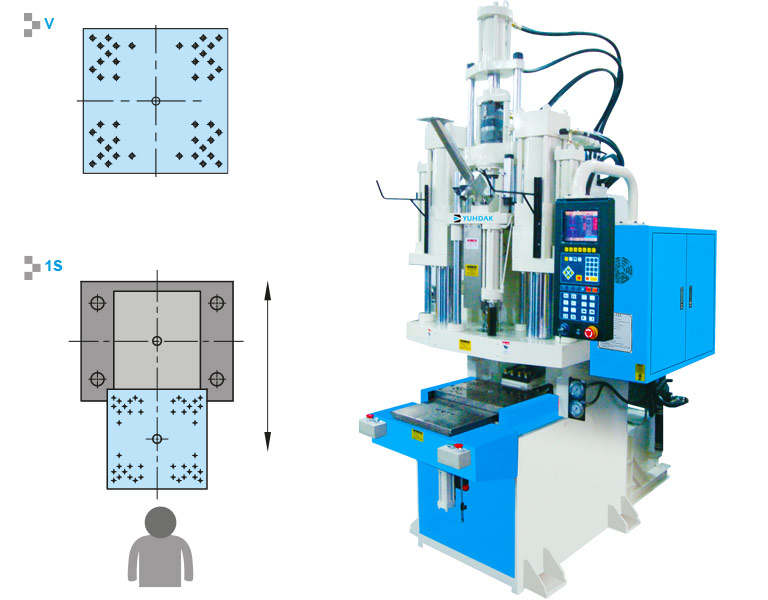

Вертикальный бесколонный термопластатомат YUHDAK YL – с вертикальным впрыском и фиксированным столом (V) / 1 выдвижным столом (1S)/ с поворотным столом-диском (R).
Особенности:
- Бесколонный вертикальный термопластавтомат
- Открытый доступ с 3-х сторон позволяет легко устанавливать пресс-форму и закладные детали, а также снимать готовые изделия
- Вертикальный узел смыкания
- Вертикальный впрыск.
- Эргономичная высота рабочей поверхности и небольшая общая высота машины облегчают работу
- Опционально возможна установка дополнительного установочного диска для повышения эффективности работы.
Технические характеристики бесколонных вертикальных термопластавтоматов с вертикальным впрыском YUHDAK YL
| Модель | YL-40 |
YL-60 |
YL-90 |
||||||||||||
| V | 1S | V | 1S | V | 1S | ||||||||||
| Узел впрыска | |||||||||||||||
| Диаметр шнека | мм | 28 | 32 | 32 | 36 | 34 | 36 | ||||||||
| Давление впрыска | кгс/см2 | 2008 | 1537 | 1914 | 1512 | 1931 | 1546 | ||||||||
| Теоретический объем впрыска | см3 | 83 | 108 | 124 | 157 | 149 | 187 | ||||||||
| Максимальный вес впрыска (PS) | гр | 74 | 99 | 112 | 141 | 134 | 168 | ||||||||
| Объемная скорость впрыска | см3/сек | 47 | 61 | 56 | 71 | 70 | 89 | ||||||||
| Узел смыкания | |||||||||||||||
| Усилие смыкания | т | 40 | 60 | 90 | |||||||||||
|
Ход открытия пресс-формы |
мм | 215 | 250 | 250 | |||||||||||
|
Максимальный просвет |
мм | 395 | 450 | 500 | |||||||||||
| Минимальная толщина пресс-формы | мм | 180 | 200 | 250 | |||||||||||
| Расстояние между колон (Г х В) | мм | 420х350 | 450х420 | 560х480 | |||||||||||
| Гидравлическое усилие выталкивателя | т | 1,7 | 1,7 | 2,7 | |||||||||||
| Ход толкателей | мм | 40 | 40 | 40 | |||||||||||
| Подвижный узел (стол 1S) | |||||||||||||||
| Максимальный размер квадратной пресс-формы | мм |
|
300 |
|
400 |
|
500 | ||||||||
| Максимальный размер прямоугольной пресс-формы | мм | 460x320 |
|
550x410 |
|
600x450 | |||||||||
| Другие характеристики | |||||||||||||||
| Мощность двигателя | кВт | 5,5 |
7,5 |
11,1 | |||||||||||
| Мощность нагревателей | кВт | 4,5 | 6,0 | 7,5 | |||||||||||
|
Объем гидравлического бака |
л | 200 | 220 | 250 | |||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 1,9 | 2,3 |
2,0 |
2,5 | 2,1 | 2,7 | ||||||||
| Ш (м) |
1,5 |
1,5 |
1,7 |
1,7 | 1,9 | 1,9 | |||||||||
| В (м) | 2,8 | 2,9 |
3,2 |
3,3 |
3,4 |
3,5 | |||||||||
| Вес | т | 4,1 | 4,4 |
6,0 |
6,5 |
8,8 |
9,5 | ||||||||

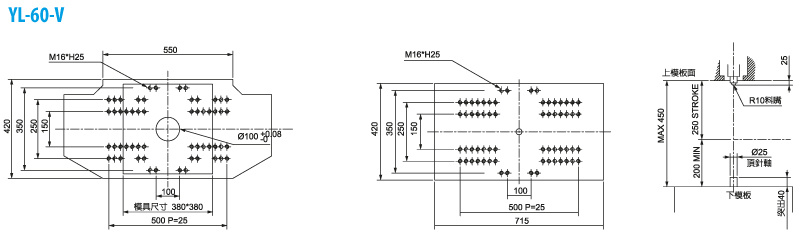

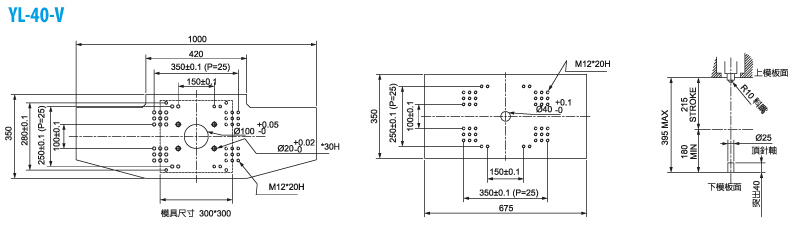

Размер плит вертикального бесколонного термопластавтомата YUHDAK YL с горизонтальным впрыском
