Вертикальный термопластавтомат YUHDAK YQ с фиксированным, выдвижным или двумя выдвижными столами 180 или 90гр

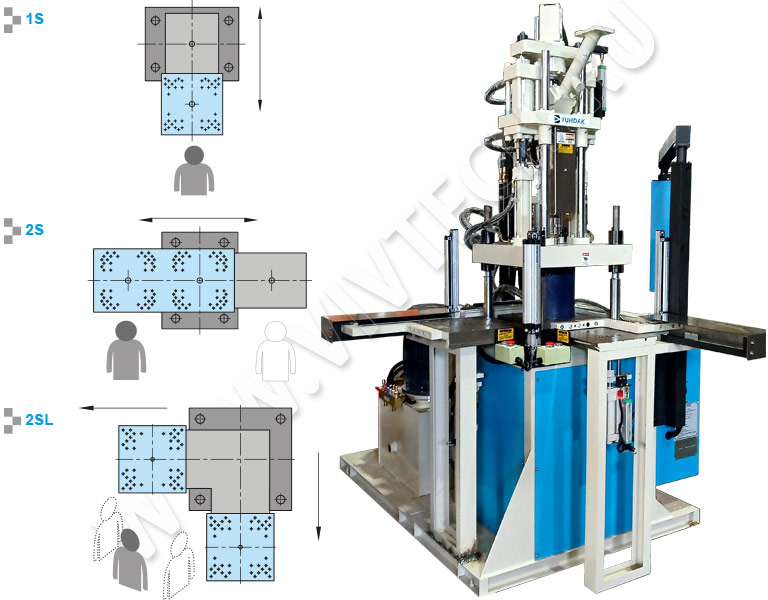

Вертикальный ТПА YUHDAK YQ – колонный термопластавтомат с горизонтальным впрыском и фиксированным столом (V) / 1 выдвижным (1S) / 2-мя выдвижными столами 180 градусов (2S)/ поворотным на 180 градусов столом (3R2 или 4R2 колонны)
Особенности:
- Четырехколонный вертикальный узел смыкания
- Вертикальный впрыск.
- Квадратное расположение колонн позволяет устанавливать пресс-форму большого размера.
- Пространства внутри колонн достаточно для работы робота (опция) для автоматической закладки и извлечения готовых деталей. Это позволяет автоматизировать процесс.
- Исполнение V с фиксированным столом.
- Исполнение 1S с одним выдвижным столом, который движется вперёд-назад.
- Исполнение 2S с двумя выдвижными столами под углом 1800, которые двигаются влево-вправо. Позволяет установит две нижние полуформы для увеличения производительности.
- Исполнение 2SL с двумя выдвижными столами под углом 900 . ТАкая конструкция позволяет работать одновременно двум оператором. Один оператор закладывает детали, второй - извлекает готовую продукцию. Это позволяет снизить стоимость производства и повысить производительность.
- Возможность сочетать автоматизацию и высокоскоростное впрыскивание может эффективно повысить производительность.
- Разнообразие схем (полузакрытый сервогидравлический или высокоскоростной впрыск) для удовлетворения требований заказчика.
Технические характеристики термопластавтоматов YUHDAK YQ с фиксированным и подвижным столом
| Модель | YQ-25 |
YQ-40 |
YQ-60 |
YQ-90 |
||||||||||||||
| Исполнение | V | 1S | 2S | 2SL | V | 1S | 2S | 2SL | V | 1S | 2S | 2SL | V | 1S | 2S | 2SL | ||
| Узел впрыска | ||||||||||||||||||
| Диаметр шнека | мм | 28 | 30 | 28 | 32 | 32 | 36 | 34 | 38 | |||||||||
| Давление впрыска | кгс/см2 | 1988 | 1493 | 2009 | 1537 |
1914 |
1512 | 1931 | 1546 | |||||||||
| Теоретический объем впрыска | см3 | 55 | 74 | 83 | 108 |
125 |
1598 |
149 | 187 | |||||||||
| Максимальный вес впрыска (PS) | гр | 50 | 67 | 74 | 97 |
112 |
141 | 134 | 168 | |||||||||
| Объемная скорость впрыска | см3/сек | 30 | 47 | 46 | 61 | 59 | 74 | 70 | 88 | |||||||||
| Скорость впрыска | мм/сек | 66 | 75 | 73 | 77 | |||||||||||||
| Узел смыкания | ||||||||||||||||||
| Усилие смыкания | т | 25 | 40 | 60 | 90 | |||||||||||||
|
Ход открытия пресс-формы |
мм | 215 | 215 | 215 | 250 | |||||||||||||
|
Максимальный просвет |
мм | 360 / 410 | 360 / 410 | 415 / 465 | 450 / 500 | |||||||||||||
| Минимальная толщина пресс-формы | мм | 145 / 195 | 145 / 195 | 200 / 250 | 200 / 250 | |||||||||||||
| Расстояние между колон (Г х В) | мм | 310х310 | 400х400 | 450х450 | 510х510 | |||||||||||||
| Гидравлическое усилие выталкивателя | т | 1,7 |
1,7 |
1,7 |
2,7 | |||||||||||||
| Ход толкателей | мм | 60 | 60 | 100 | 100 | |||||||||||||
| Подвижный узел (стол) | ||||||||||||||||||
| Ход перемещения | мм |
|
360 | 460 |
|
520 | 580 | |||||||||||
| Размер стола | мм |
280х 280 |
640х 280 |
280х 280 |
380х 380 |
700х 380 |
380х 380 |
420х 420 |
800х 420 |
420х 420 |
480х 480 |
1100х 480 |
480х 480 |
|||||
| Другие характеристики | ||||||||||||||||||
| Мощность двигателя | кВт |
3,7 |
3,7+2,2 |
5,5 |
5,5+2,2 |
7,5 |
7,5+2,2 |
11,2 |
11,2+5,5 |
|||||||||
| Мощность нагревателей | кВт | 3,5 | 4,5 | 6,0 | 7,5 | |||||||||||||
|
Объем гидравлического бака |
л | 200 | 225 | 250 | 300 | |||||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 1,5 | 1,8 | 1,6 | 1,9 | 1,7 | 2,1 | 1,8 | 2,2 | 2,0 | 2,3 | 1,9 | 2,4 | 2,1 | 2,5 | 2,0 | 2,6 | |
| Ш (м) | 1,2 | 1,2 | 1,4 | 1,3 | 1,3 | 1,3 | 1,6 | 1,5 | 1,4 | 1,8 | 1,9 | 1,8 | 1,5 | 1,5 | 2,0 | 1,9 | ||
| В (м) | 2,9 | 3,1 | 3,1 | 3,2 | 3,2 | 3,3 | 3,3 | 3,4 | 3,5 | 3,6 | 3,6 | 3,7 | 3,7 | 3,8 | 3,8 | 3,9 | ||
| Вес | т | 1,4 | 2,3 | 2,5 | 2,4 | 2,5 | 2,6 | 2,9 | 2,8 | 3,4 | 3,5 | 3,8 | 3,7 | 4,5 | 4,7 | 5,0 | 4,9 | |
Технические характеристики термопластавтоматов YUHDAK YQ с фиксированным и подвижным столом
| Модель | YQ-120 |
YQ-160 |
YQ-200 |
YQ-250 |
||||||||||||||
| Исполнение | V | 1S | 2S | 2SL | V | 1S | 2S | 2SL | V | 1S | 2S | 2SL | V | 1S | 2S | 2SL | ||
| Узел впрыска | ||||||||||||||||||
| Диаметр шнека | мм | 38 | 44 | 42 | 48 | 46 | 50 | 55 | 65 | |||||||||
| Давление впрыска | кгс/см2 | 2079 | 1550 | 2000 | 1531 |
2034 |
1721 | 2083 | 1491 | |||||||||
| Теоретический объем впрыска | см3 | 204 | 273 | 276 | 361 |
365 |
431 |
594 | 829 | |||||||||
| Максимальный вес впрыска (PS) | гр | 184 | 246 | 249 | 325 |
328 |
388 | 535 | 746 | |||||||||
| Объемная скорость впрыска | см3/сек | 85 | 114 | 110 | 115 | 128 | 193 | 171 | 236 | |||||||||
| Скорость впрыска | мм/сек | 75 | 75 | 73 | 72 | |||||||||||||
| Узел смыкания | ||||||||||||||||||
| Усилие смыкания | т | 120 | 160 | 200 | 250 | |||||||||||||
|
Ход открытия пресс-формы |
мм | 300 | 300 | 350 | 450 | |||||||||||||
|
Максимальный просвет |
мм | 550 / 600 | 500 / 600 | 650 / 700 | 800 / 850 | |||||||||||||
| Минимальная толщина пресс-формы | мм | 250 / 300 | 250 / 300 | 300 / 350 | 400 / 450 | |||||||||||||
| Расстояние между колон (Г х В) | мм | 580х580 | 650х650 | 750х750 | 850х850 | |||||||||||||
| Гидравлическое усилие выталкивателя | т | 2,7 |
3,5 |
4,5 |
4,5 | |||||||||||||
| Ход толкателей | мм | 100 | 125 | 150 | 150 | |||||||||||||
| Подвижный узел (стол) | ||||||||||||||||||
| Ход перемещения | мм |
|
650 | 750 |
|
870 | 1000 | |||||||||||
| Размер стола | мм |
540х 540 |
1140х 540 |
540х 540 |
630х 630 |
1260х 63 |
630х 630 |
|
730х 730 |
1360х 730 |
730х 730 |
830х 830 |
1560х 830 |
830х 830 |
||||
| Другие характеристики | ||||||||||||||||||
| Мощность двигателя | кВт |
14,9 |
14,9+2,2 |
18,7 |
18,7+2,2 |
22,4 |
22,4+2,2 |
29,8 |
29,8+2,2 |
|||||||||
| Мощность нагревателей | кВт | 9 | 11 | 13 | 15 | |||||||||||||
|
Объем гидравлического бака |
л | 350 | 400 | 450 | 500 | |||||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 2,2 | 2,7 | 2,1 | 2,8 | 2,3 | 3,0 | 2,3 | 3,1 | 2,5 | 3,3 | 2,5 | 3,4 | 2,7 | 3,3 | 2,0 | 3,4 | |
| Ш (м) | 1,6 | 1,6 | 2,2 | 2,1 | 1,8 | 1,8 | 2,5 | 2,4 | 1,9 | 1,9 | 2,8 | 1,8 | 2,0 | 2,0 | 2,9 | 2,6 | ||
| В (м) | 4,0 | 4,2 | 4,2 | 4,3 | 4,5 | 4,7 | 4,7 | 4,8 | 5,0 | 5,4 | 5,4 | 3,7 | 5,3 | 5,6 | 5,6 | 5,7 | ||
| Вес | т | 5,1 | 5,3 | 5,8 | 5,7 | 6,4 | 6,7 | 7,2 | 7,1 | 8,5 | 8,9 | 9,7 | 3,7 | 10,0 | 10,5 | 11,2 | 11,0 | |

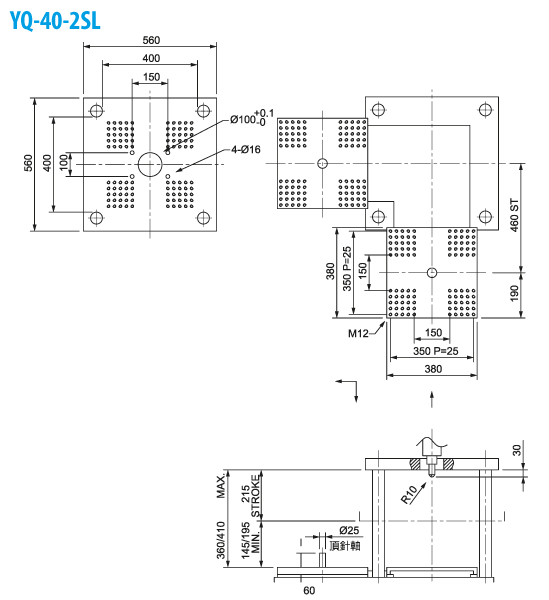

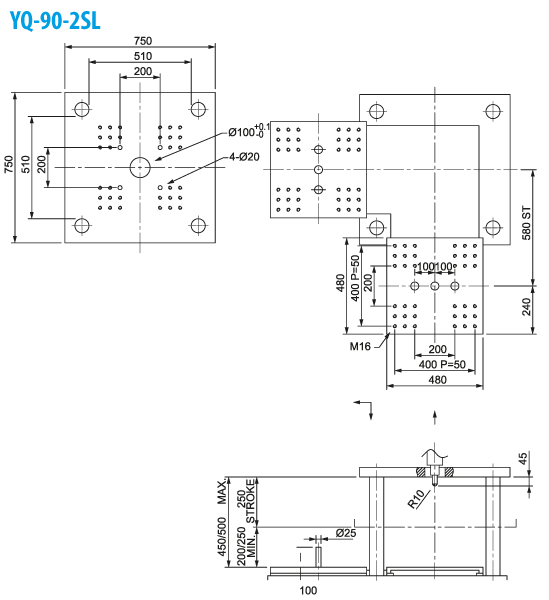

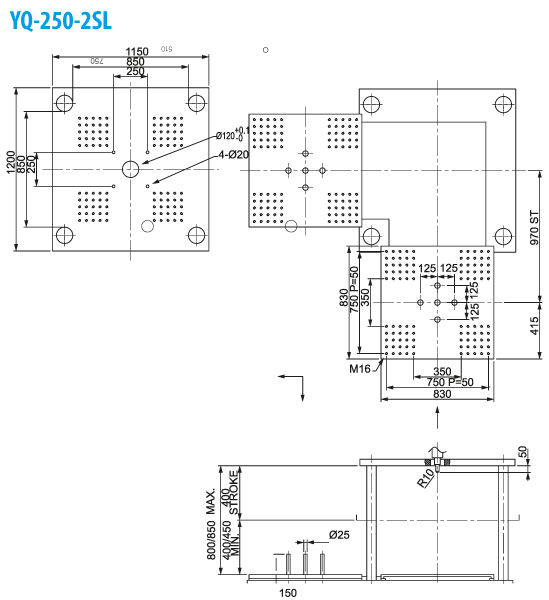

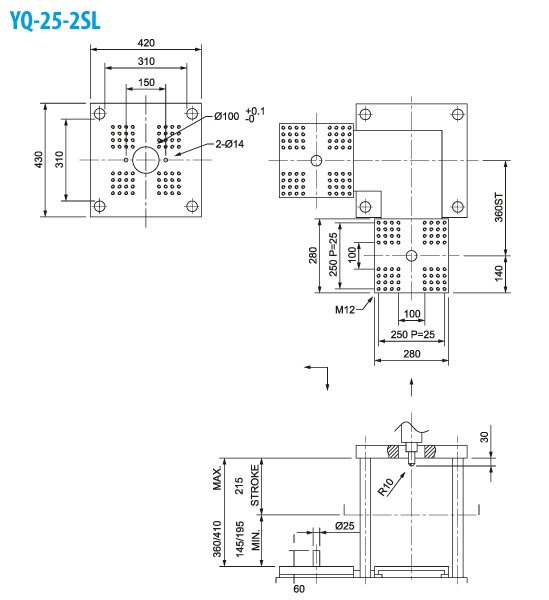

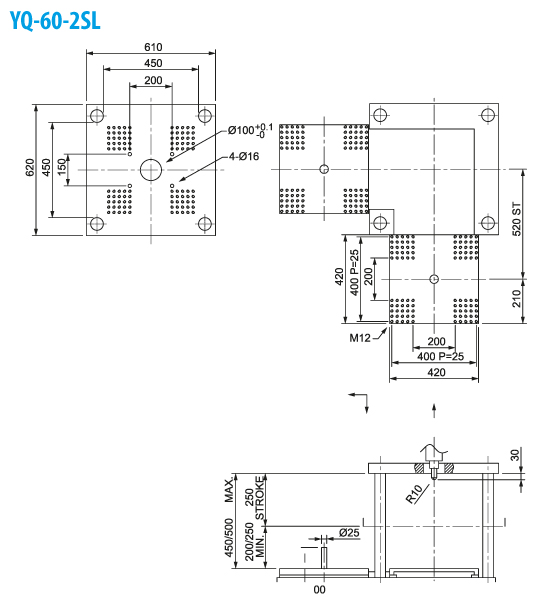

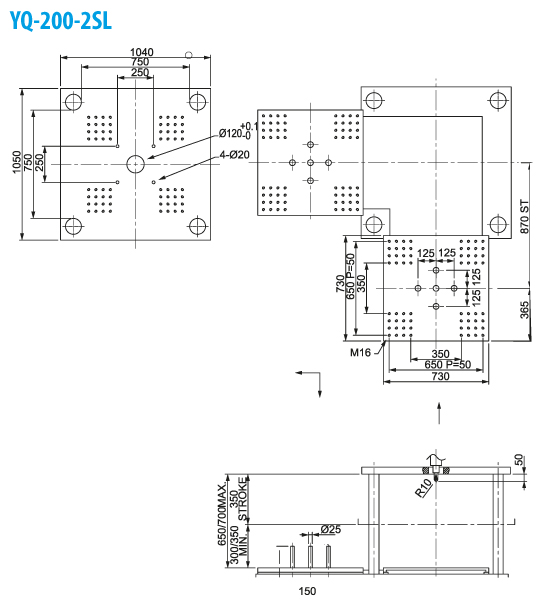

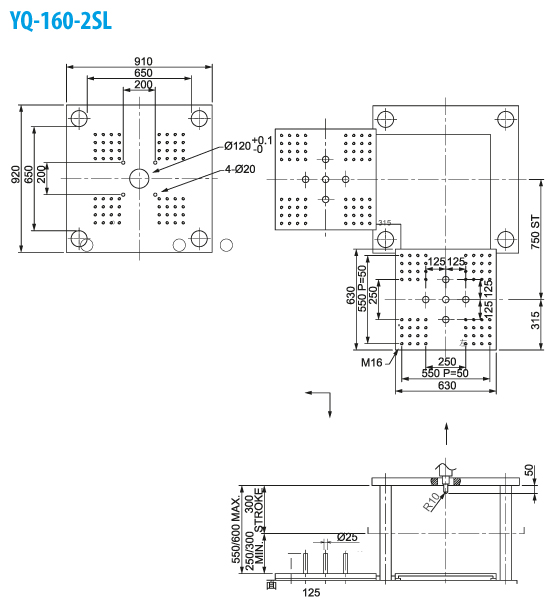

Размер плит вертикального термопластавтомата с фиксированным и подвижным столом YUHDAK YR
