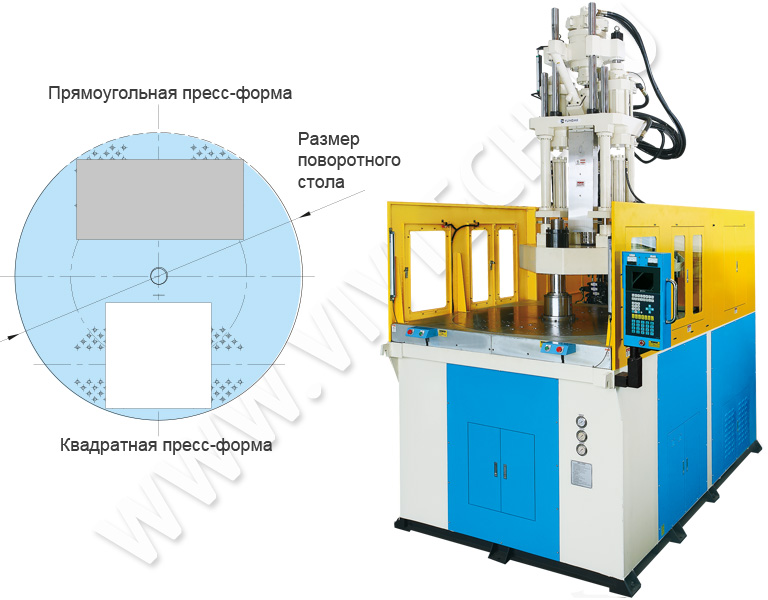

Вертикальный термопластавтомат YUHDAK YR с поворотным столом
Вертикальный термопластатомат YUHDAK YR – колонная машина с поворотным на 180 градусов столом (3R2 или 4R2 колонны) и вертикальным впрыском..
Особенности:
- Вертикальный узел смыкания
- Вертикальный впрыск.
- Стол поворачивается на 180°, поворачивается вперед / назад для удобства загрузки и извлечения готовых деталей, что повышает производительность.
- Поворотный стол имеет установочный штифт, который позволяет точнопозиционировать пресс-форму
- Наличие интерфейса для подключения робота для полной автоматизации.
- Стандартно использует 2 станции, также может выполнять функции 3-х или 4-х станций.
- Стандартный узел смыкания имеет 3 колоны. По запросу возможно изготовления вертикального ТПА с 4-мя колоннами.
Технические характеристики вертикальных термопластавтоматов с поворотным столом YUHDAK YR

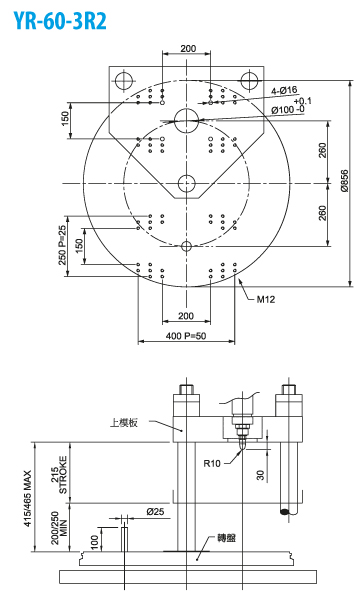

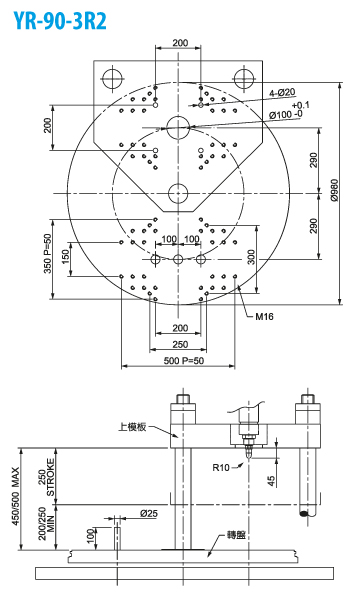

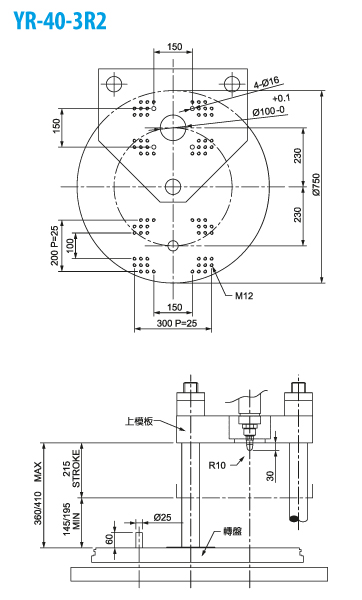

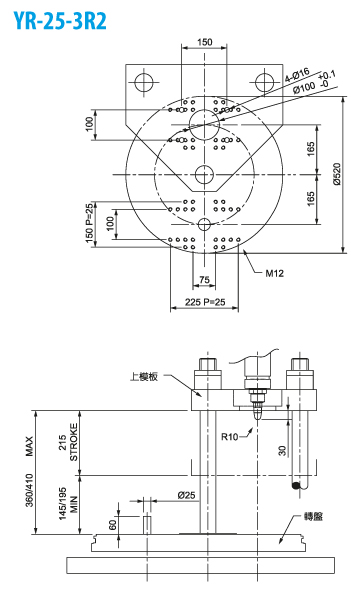

Модель | YR-25-3R |
YR-40-3R |
YR-60-3R |
YR-90-3R |
|||||||||||
Узел впрыска | |||||||||||||||
Диаметр шнека | мм | 24 | 30 | 28 | 32 | 36 | 32 | 36 | 40 | 34 | 38 | 42 | |||
Давление впрыска | кгс/см2 | 2333 | 1493 | 2009 | 1538 | 1215 | 1914 | 1512 | 1225 | 1932 | 1546 | 1266 | |||
Теоретический объем впрыска | см3 | 47 | 74 | 83 | 109 | 137 | 125 | 158 | 195 | 150 | 187 | 229 | |||
Максимальный вес впрыска (PS) | гр | 43 | 67 | 75 | 98 | 124 | 112 | 142 | 175 | 135 | 168 | 206 | |||
Объемная скорость впрыска | см3/сек | 30 | 47 | 46 | 61 | 77 | 59 | 74 | 91 | 70 | 88 | 107 | |||
Скорость впрыска | мм/сек | 66 | 75 | 73 | 77 | ||||||||||
Узел смыкания | |||||||||||||||
Усилие смыкания | т | 25 | 40 | 60 | 90 | ||||||||||
Ход открытия пресс-формы |
мм | 215 | 215 | 215 | 250 | ||||||||||
Максимальный просвет |
мм | 360 / 410 | 360 / 410 | 415 / 465 | 450 / 500 | ||||||||||
Минимальная толщина пресс-формы | мм | 145 / 195 | 145 / 195 | 200 / 250 |
200 / 250 |
||||||||||
Расстояние между колон (Г х В) | мм | 350х150 | 400х200 | 450х250 | 510х310 | ||||||||||
Гидравлическое усилие выталкивателя | т | 1,7 |
1,7 |
1,7 |
2,7 | ||||||||||
Ход толкателей | мм | 60 | 60 | 100 | 100 | ||||||||||
Подвижный узел (поворотный стол) | |||||||||||||||
Диаметр стола | мм | Ø520 | Ø780 |
Ø856 |
Ø980 |
||||||||||
Максимальный размер квадратной пресс-формы | мм |
150x150 |
220x220 |
260х260 | 300х300 | ||||||||||
Максимальный размер прямоугольной пресс-формы | мм | 150х200 | 170х300 | 200х350 | 250х450 | ||||||||||
Другие характеристики | |||||||||||||||
Мощность двигателя | кВт |
3,7+2,2 (5+3) |
5,5+2,2 (7,5+3) |
7,5+2,2 (10+3) |
11,2+5,5 (15+3) |
||||||||||
Мощность нагревателей | кВт | 3,5 | 4,5 | 6,0 | 7,5 | ||||||||||
Объем гидравлического бака |
л | 200 | 225 | 250 | 300 | ||||||||||
Габаритные размеры (Д х Ш х В) | Д (м) | 1,8 |
2,0 |
2,6 |
2,4 |
||||||||||
Ш (м) |
1,3 |
1,5 |
1,6 |
1,7 |
|||||||||||
В (м) | 3,0 |
3,5 |
3,9 |
4,0 |
|||||||||||
Вес | т | 2,2 |
3,0 |
4,0 |
4,9 |
Технические характеристики вертикальных термопластавтоматов с поворотным столом YUHDAK YR

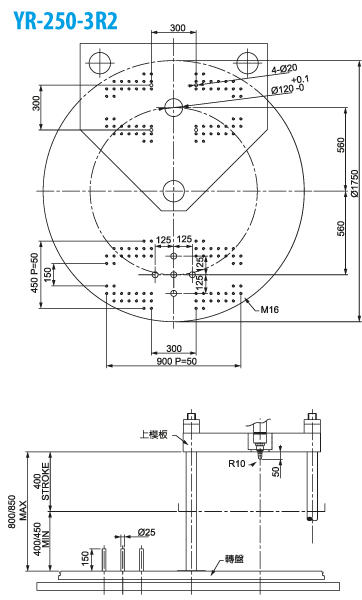

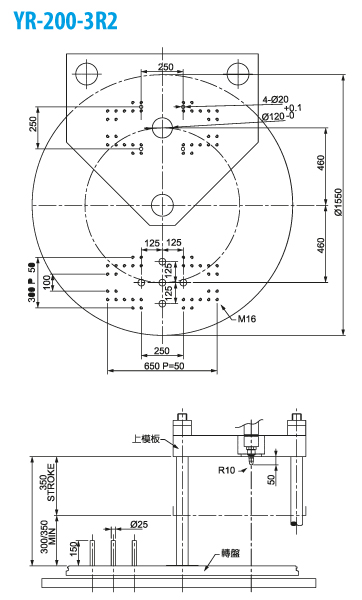

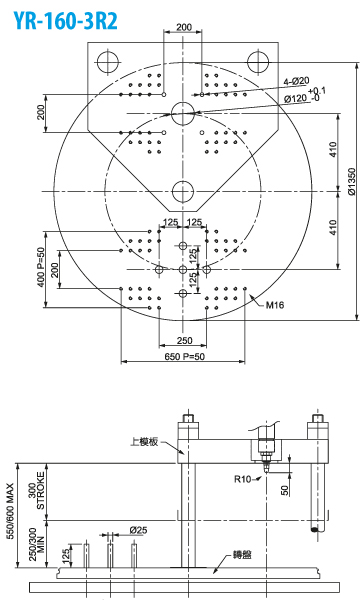

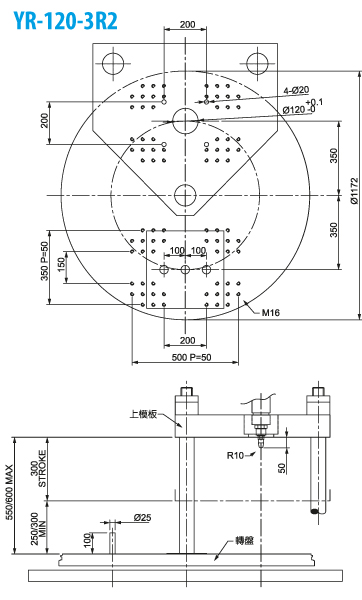

Модель | YR-120-3R |
YR-160-3R |
YR-200-3R |
YR-250-3R |
|||||||||||
Узел впрыска | |||||||||||||||
Диаметр шнека | мм | 38 | 44 | 50 | 42 | 50 | 46 | 55 | 55 | 65 | |||||
Давление впрыска | кгс/см2 | 2080 | 1551 | 1201 | 2000 | 1411 | 2034 | 1423 | 2083 | 1491 | |||||
Теоретический объем впрыска | см3 | 204 | 274 | 353 | 277 | 393 | 366 | 523 | 594 | 830 | |||||
Максимальный вес впрыска (PS) | гр | 184 | 2246 | 318 | 549 | 353 | 329 | 470 | 535 | 747 | |||||
Объемная скорость впрыска | см3/сек | 85 | 114 | 148 | 110 | 155 | 126 | 193 | 171 | 236 | |||||
Скорость впрыска | мм/сек | 75 | 79 | 77 | 72 | ||||||||||
Узел смыкания | |||||||||||||||
Усилие смыкания | т | 120 | 160 | 200 | 250 | ||||||||||
Ход открытия пресс-формы |
мм | 300 | 300 | 350 | 400 | ||||||||||
Максимальный просвет |
мм | 550 / 600 | 550 / 600 | 650 / 700 | 800 / 850 | ||||||||||
Минимальная толщина пресс-формы | мм | 250 / 300 | 250 / 300 | 300 / 350 | 400 / 450 | ||||||||||
Гидравлическое усилие выталкивателя | т | 2,7 | 3,3 | 4,5 | 4,5 | ||||||||||
Ход толкателей | мм | 100 | 125 | 150 | 150 | ||||||||||
Подвижный узел (поворотный стол) | |||||||||||||||
Диаметр стола | мм | Ø1178 | Ø1350 |
Ø1550 |
Ø1750 |
||||||||||
Максимальный размер квадратной пресс-формы | мм |
300x300 |
400x400 |
500х500 | 5500х550 | ||||||||||
Максимальный размер прямоугольной пресс-формы | мм | 300х500 | 400х550 | 450х600 | 500х650 | ||||||||||
Другие характеристики | |||||||||||||||
Мощность двигателя | кВт |
14,9+2,2 (20+3) |
18,7+22 (25+3) |
22,4+2,2 (30+3) |
29,8+2,2 (40+3) |
||||||||||
Мощность нагревателей | кВт | 9 | 11 | 13 | 15 | ||||||||||
Объем гидравлического бака |
л | 350 | 400 | 450 | 500 | ||||||||||
Габаритные размеры (Д х Ш х В) | Д (м) |
2,7 |
3,0 |
3,2 |
3,6 |
||||||||||
Ш (м) |
1,7 |
1,9 |
2,1 |
2,3 |
|||||||||||
В (м) |
4,3 |
4,8 |
5,3 |
5,7 |
|||||||||||
Вес | т |
6,0 |
8,0 |
11,5 |
14,0 |
