Вертикальный термопластавтомат YUHDAK YT с фиксированным, поворотным, выдвижным или двумя выдвижными столами 180 или 90гр и горизонтальным впрыском
Вертикальный ТПА YUHDAK YT – колонная машина с горизонтальным впрыском и фиксированным столом (V) / 1 выдвижным (1S) / 2-мя выдвижными столами 180 градусов (2S)/ поворотным на 180 градусов столом (3R2 или 4R2 колонны)
Особенности:
- Трехколонный или четырехколонный вертикальный узел смыкания
- Горизонтальный впрыск.
- Прочная конструкция специально разработана для работы с большим усилием смыкания (до 800 тонн)
- Сопло может легко регулироваться по высоте для коррекции установки пресс-формы по центру, что упрощает проектирование и изготовление пресс-формы.
- Впрыск происходит плавно и мощно, что идеально подходит для изготовления фитингов большего размера.
- Благодаря сбалансированному соотношению длины шнека к его диаметру (L/D), он подходит для инженерных пластмасс.
- Программное обеспечение а также интерфейсфы для подключения внешних устройств, например, робота, позволяют полностью автоматизировать процесс литья на вертикальном термопластавтомате.
- Исполнение V с фиксированным столом.

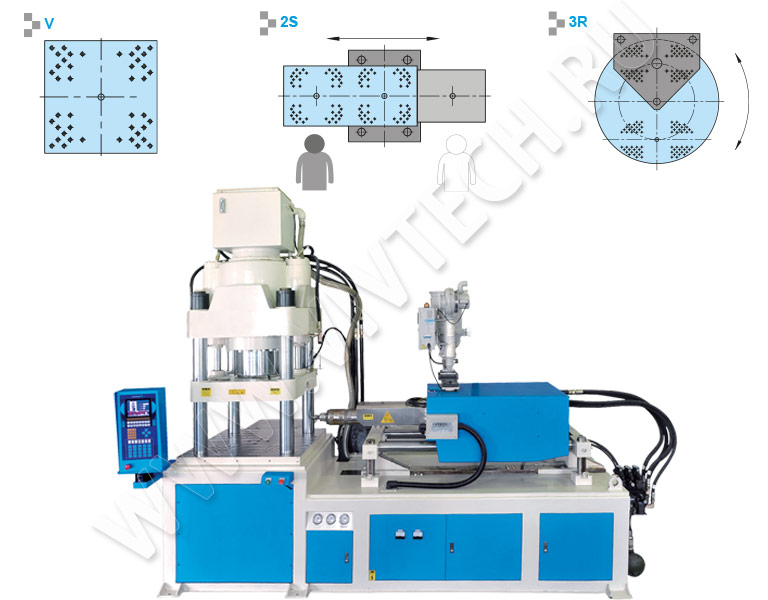

- Исполнение 2S с двумя выдвижными столами под углом 1800, которые двигаются влево-вправо. Позволяет установит две нижние полуформы для увеличения производительности.
- Исполнение R с поворотным столом. Стол поворачивается на 180° вперед / назад для удобства загрузки и извлечения готовых деталей, что повышает производительность.
Технические характеристики термопластавтоматов YUHDAK YT с фиксированным, подвижным, поворотным столом и горизонтальным впрыском
| Модель | YT-60 |
YT-90 |
YT-120 |
YT-160 |
|||||||||||||||||
| Исполнение | V | 2S | 3R | V | 2R | 3R | V | 2R |
|
3R | V | 2R |
|
3R | |||||||
| Узел впрыска | |||||||||||||||||||||
| Диаметр шнека | мм | 32 | 40 | 34 | 42 | 38 | 50 | 42 | 55 | ||||||||||||
| Давление впрыска | кгс/см2 | 1914 | 1255 | 1931 | 1256 | 2079 | 1200 | 2000 | 1161 | ||||||||||||
| Теоретический объем впрыска | см3 | 124 | 194 | 149 | 228 | 204 | 353 | 276 | 474 | ||||||||||||
| Максимальный вес впрыска (PS) | гр | 112 | 175 | 134 | 205 | 183 | 317 | 249 | 427 | ||||||||||||
| Объемная скорость впрыска | см3/сек | 56 | 86 | 70 | 108 | 81 | 141 | 109 | 187 | ||||||||||||
| Узел смыкания | |||||||||||||||||||||
| Усилие смыкания | т | 60 | 90 | 120 | 160 | ||||||||||||||||
| Ход открытия пресс-формы | мм | 250 | 250 | 300 | 300 | ||||||||||||||||
| Максимальный просвет | мм | 450 | 450 | 550 | 550 | ||||||||||||||||
| Минимальная толщина пресс-формы | мм | 200 | 200 | 250 | 250 | ||||||||||||||||
| Расстояние между колон (Г х В) | мм | 390 х 390 | 440 х 440 | 490 х 490 | 580 х 580 | ||||||||||||||||
| Гидравлическое усилие выталкивателя | т | 1,7 | 2,7 | 3,5 | 4,3 | ||||||||||||||||
| Ход толкателей | мм | 100 | 100 | 125 | 125 | ||||||||||||||||
| Высота от стола до сопла | мм | 130±20 | 130±20 | 150±25 | 150±25 | ||||||||||||||||
|
Расстояние от сопла до центра пресс-формы |
мм | мин. 125 | мин. 125 | мин. 125 | мин. 150 | ||||||||||||||||
| Подвижный узел (стол 2S) | |||||||||||||||||||||
| Ход перемещения | мм |
|
460 |
|
520 |
|
520 | 650 | |||||||||||||
| Размер стола | мм |
|
840x380 |
|
940х420 |
|
1060х480 | 1190x540 |
|
||||||||||||
| Подвижный узел (поворотный стол R) | |||||||||||||||||||||
| Ход перемещения | мм |
|
|
Ø856 |
|
Ø980 |
|
Ø1172 |
|
Ø1350 | |||||||||||
| Другие характеристики | |||||||||||||||||||||
| Мощность двигателя | кВт |
7,5 |
7,5+2 |
11,2 |
11,2+2,2 |
14,9 |
14,9+2,2 |
18,7 |
18,7+2,2 |
||||||||||||
| Мощность нагревателей | кВт | 6 | 7,5 | 9,0 | 11,5 | ||||||||||||||||
|
Объем гидравлического бака |
л | 250 | 300 | 350 | 400 | ||||||||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 3,2 | 3,2 | 3,5 | 3,7 | 3,7 | 4,1 | 4,1 | 4,1 | 4,5 | 4,5 |
4,5 |
4,9 |
||||||||
| Ш (м) | 1,1 | 1,6 | 1,2 | 1,2 | 1,9 | 1,3 | 1,3 | 2,1 | 1,5 | 1,4 | 2,3 | 1,7 | |||||||||
| В (м) | 3,0 | 3,2 | 3,3 | 3,1 | 3,3 | 3,4 | 3,3 | 3,5 | 3,6 | 3,5 | 3,7 | 3,8 | |||||||||
| Вес | т | 4,9 | 6,0 | 7,5 | 7,0 | 8,0 | 9,5 | 8,5 | 10,0 | 12,0 | 10,0 | 11,5 | 13,0 | ||||||||
Технические характеристики термопластавтоматов YUHDAK YT с фиксированным, подвижным, поворотным столом и горизонтальным впрыском
| Модель | YT-200 |
YT-250 |
YT-350 |
||||||||||||||||||
| Исполнение | V | 2S |
|
3R | V | 2R |
|
3R | V | 2R |
|
3R | |||||||||
| Узел впрыска | |||||||||||||||||||||
| Диаметр шнека | мм | 46 | 60 | 55 | 65 | 60 | 70 | ||||||||||||||
| Давление впрыска | кгс/см2 | 2034 | 1195 | 2082 | 1491 | 1749 | 1285 | ||||||||||||||
| Теоретический объем впрыска | см3 | 365 | 621 | 593 | 829 | 706 | 961 | ||||||||||||||
| Максимальный вес впрыска (PS) | гр | 328 | 559 | 534 | 742 | 630 | 860 | ||||||||||||||
| Объемная скорость впрыска | см3/сек | 128 | 217 | 169 | 236 | 227 | 310 | ||||||||||||||
| Узел смыкания | |||||||||||||||||||||
| Усилие смыкания | т | 200 | 250 | 350 | |||||||||||||||||
| Ход открытия пресс-формы | мм | 350 | 400 | 450 | |||||||||||||||||
| Максимальный просвет | мм | 650 | 700 | 850 | |||||||||||||||||
| Минимальная толщина пресс-формы | мм | 300 | 300 | 400 | |||||||||||||||||
| Расстояние между колон (Г х В) | мм |
640 х 640 |
740 х 740 |
840 х 840 | |||||||||||||||||
| Гидравлическое усилие выталкивателя | т | 4,3 | 5,3 | 7,0 | |||||||||||||||||
| Ход толкателей | мм | 125 | 150 | 150 | |||||||||||||||||
| Высота от стола до сопла | мм | 175±25 | 175±25 | 175±25 | |||||||||||||||||
|
Расстояние от сопла до центра пресс-формы |
мм | мин. 200 | мин. 200 | мин. 250 | |||||||||||||||||
| Подвижный узел (стол 2S) | |||||||||||||||||||||
| Ход перемещения | мм |
|
750 |
|
870 |
|
970 | ||||||||||||||
| Размер стола | мм |
|
8380x630 |
|
1600х730 |
|
1800х830 | ||||||||||||||
| Подвижный узел (поворотный стол R) | |||||||||||||||||||||
| Ход перемещения | мм |
|
|
Ø1550 |
|
Ø1750 |
|
Ø1750 | |||||||||||||
| Другие характеристики | |||||||||||||||||||||
| Мощность двигателя | кВт |
22,4 |
22,4+2,2 |
29,8 |
29,8+2,2 |
39,3 |
39,3+2,2 |
||||||||||||||
| Мощность нагревателей | кВт | 13,5 | 16,0 | 19,0 | |||||||||||||||||
|
Объем гидравлического бака |
л | 450 | 500 | 600 | |||||||||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 4,9 | 4,9 | 5,3 | 5,3 | 5,5 | 5,8 | 5,3 | 5,5 | 5,8 | |||||||||||
| Ш (м) | 1,5 | 2,6 | 1,9 | 1,7 | 2,8 | 2,3 | 1,7 | 2,8 | 2,3 | ||||||||||||
| В (м) | 3,7 | 3,9 | 4,0 | 4,1 | 4,2 | 4,3 | 4,1 | 4,2 | 4,3 | ||||||||||||
| Вес | т | 12 | 14 | 16 | 16 | 17 | 19 | 17 | 19 | 21 | |||||||||||

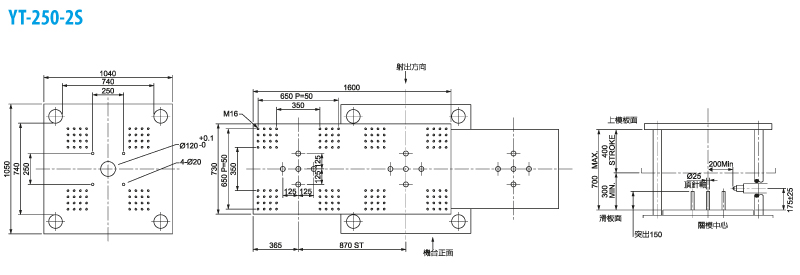

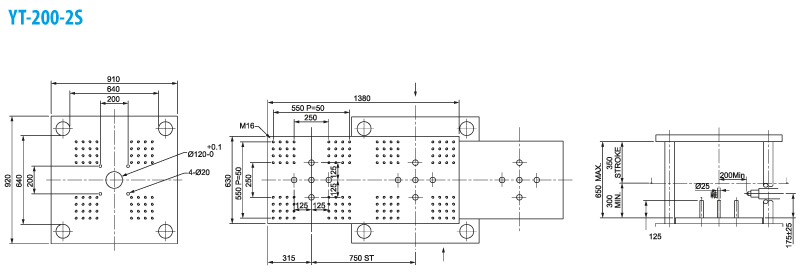

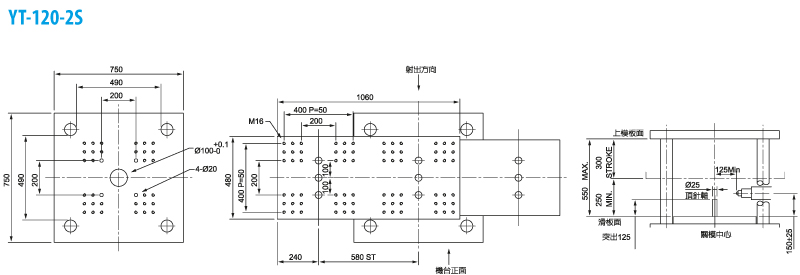

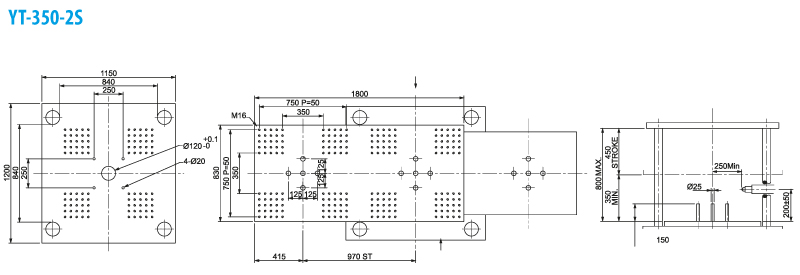

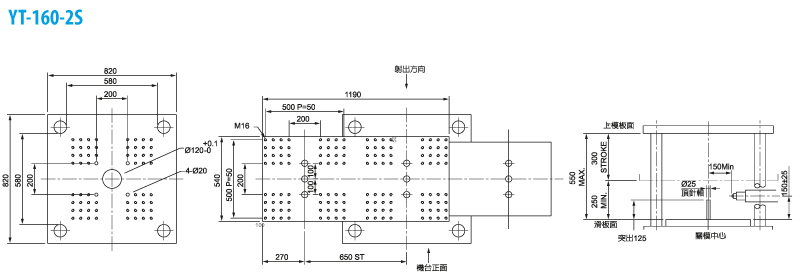

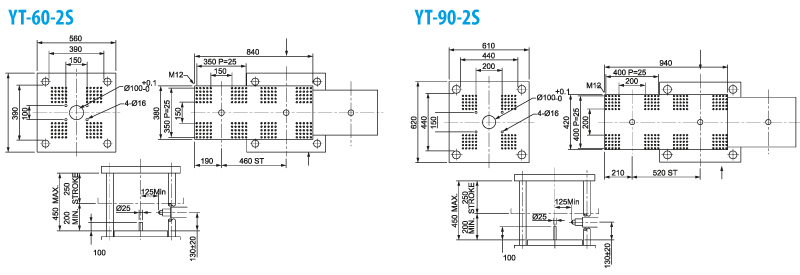

Размер плит вертикального термопластавтомата с фиксированным, подвижным, поворотным столом и горизонтальным впрыском YUHDAK YT
