Вертикальный термопластавтомат YUHDAK YV для производства электрических вилок

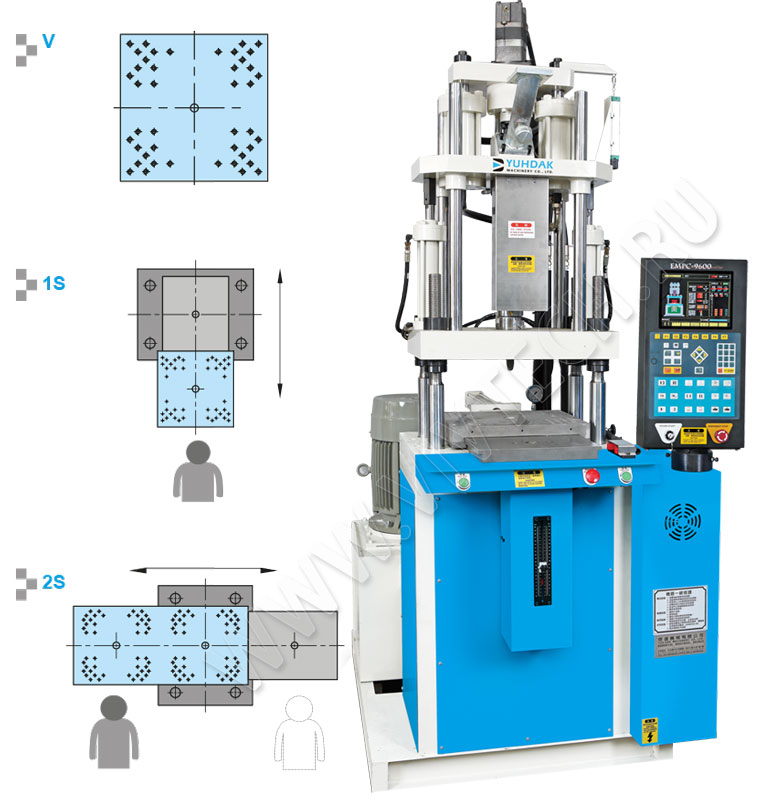

Специализированный вертикальный термопластавтомат для проводов и электровилок YUHDAK Y-V – колонная машина с усилием запирания 15, 20 и 25 тонн, с фиксированным столом (V) и вертикальным впрыском. Возможные варианты: с 1 выдвижным (1S)/ 2-мя выдвижными столами 180 градусов (2S).
Особенности:
- Вертикальный впрыск.
- Вертикальный узел смыкания.
- Подходит для производства обычных электрических штекеров, электронных компонентов и других формовочных вставок небольшого размера.
- Двух- или трехступенчатый контроль температуры / скорости впрыска / многоступенчатая регулировка противодавления и т. д., позволяет производить прецизионные пластмассовые изделия.
- Режим быстрого / медленного смыкания, медленное закрытие формы при низком давлении, автоматическое аварийное открытие пресс-формы формы при нарушении смыкания и другие специальные функции для защиты пресс-формы и оператора.
- Фиксированная нижняя полуформа / подвижная верхняя полуформа, обеспечивают хорошее позиционирование отформованной вставки в пресс-форме. Для удобства работы готовое изделие извлекается гидравлическим выталкивателем.
- Стандартное исполнение V с фиксированным столом.
- Опционально исполнение 1Sс одним выдвижным столом, который двигается вперёд-назад.
- Опционально исполнение 2S с двумя выдвижными столами под углом 1800, которые двигаются влево-вправо. Позволяет установит две нижние полуформы для увеличения производительности.
Технические характеристики вертикальных термопластавтоматов YUHDAK Y-V для производства электрических вилок
Модель | Y-15 |
Y-20 |
Y-25 |
||||||||||||||||||
Исполнение | V | V | V | ||||||||||||||||||
Узел впрыска | |||||||||||||||||||||
Диаметр шнека | мм | 22 | 26 | 24 | 28 | 30 | 34 | ||||||||||||||
Давление впрыска | кгс/см2 | 1417 | 1015 | 1556 | 1143 | 1493 | 1163 | ||||||||||||||
Теоретический объем впрыска | см3 | 36 | 50 | 50 | 68 | 85 | 109 | ||||||||||||||
Максимальный вес впрыска (PS) | гр | 44 | 60 | 60 | 82 | 103 | 132 | ||||||||||||||
Объемная скорость впрыска | см3/сек | 36 | 50 | 41 | 55 | 56 | 72 | ||||||||||||||
Узел смыкания | |||||||||||||||||||||
Усилие смыкания | т | 15 | 20 | 25 | |||||||||||||||||
Ход открытия пресс-формы | мм | 200 | 215 | 215 | |||||||||||||||||
Максимальный просвет | мм | 240 | 295-395 | 315-415 | |||||||||||||||||
Минимальная толщина пресс-формы | мм | 40 | 80-180 | 100-200 | |||||||||||||||||
Расстояние между колон (Г х В) | мм | 310 х 150 | 350 х 150 | 450 х 150 | |||||||||||||||||
Гидравлическое усилие выталкивателя | т | 0,7 | 0,7 | 0,7 | |||||||||||||||||
Ход толкателей | мм | 28 | 28 | 28 | |||||||||||||||||
Другие характеристики | |||||||||||||||||||||
Мощность двигателя | кВт | 2,2 | 3,7 | 5,5 | |||||||||||||||||
Мощность нагревателей | кВт | 2 | 2,3 | 2,5 | |||||||||||||||||
Объем гидравлического бака |
л | 90 | 95 | 105 | |||||||||||||||||
Габаритные размеры (Д х Ш х В) | Д (м) | 1,2 | 1,3 | 1,4 | |||||||||||||||||
Ш (м) | 1,2 | 1,2 | 1,2 | ||||||||||||||||||
В (м) | 2,4 | 2,9 | 3,1 | ||||||||||||||||||
Вес | т | 0,7 | 0,8 | 1,0 |
