Опиловочные пневматические машины Diprofile

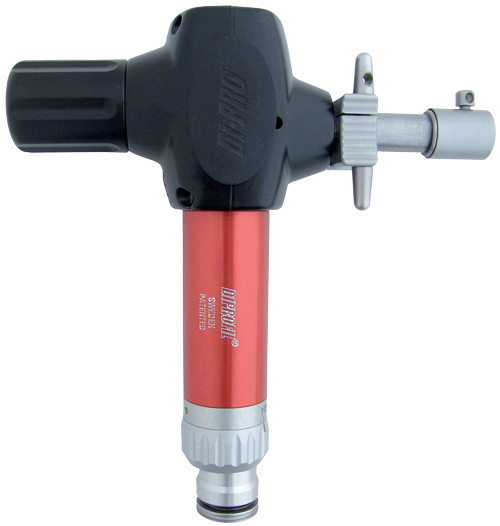

Опиловочный станок со встроенным пневмомотором Diprofile FXD - FXL

Опиловочная пневматическая машина DI-PRO является выбором экспертов и предназначена для ежедневной точной работы. Ценность машины в особом пневматическом двигателе, не создающем вибрации.

Машина имеет настраиваемую систему компенсации массы инструмента, машина воплощает в себе вершину точной механики.

Машине требуется профессиональный и регулярный уход, смазка. Для подключения машины к воздушной магистрали требуется муфта отключения воздуха, станция подготовки и смазки воздуха. Смазка воздушного двигателя происходит из воздушной магистрали, поэтому качество очистки и качество масла будут отвечать за продолжительность работы машины. Инструкции по смазке и обслуживанию прилагаются к каждой машине.

Для удобства работы эксперта мы рекомендуем использовать специальный источник холодного света. Для максимального качества и комфорта работы мы так же рекомендуем оригинальные зажимы керамических камней с захватом 1 и 3 мм, производства DIPROFIL.

FXD - резцедержатель Ø 3,5 мм
FXL - резцедержатель Ø 6,4 мм

Технические данные опиловочных машин FXD - FXL

Привод:

Модели FXD и FXL оснащены встроенным пневмомотором и приводятся в действие сжатым масляным воздухом. ВНИМАНИЕ! Встроенный пневмомотор может выйти из строя при работе на воздухе без содержания масла. Присоединение: быстросъемное устройство HSL-M и устройство смазки масляным туманом MFB должны использоваться при присоединении к системе сжатого воздуха. ВНИМАНИЕ! При простое не допускайте попадания пыли и грязи во впускное отверстие для воздуха.

Длина хода:

0-6 мм (рекомендуется 0,5-3мм)

Скорость:

Максимальная 8 000 об/мин. (рекомендуется: 5 000 - 7 000 об/мин.)

Вес:

FXP: 880 г FXM: 920 г

Давление воздуха:

FPD/R: 4 bar (57psi) FPL/R: 4 bar (57psi)

Потребление воздуха:

FPD/R: около 65 л/мин. при 8000 об/мин
FPL/R: около 60 л/мин. при 7000 об/мин.

Потребление масла:

Не менее 30 мм³/мин. на макс. скорости (ок. 2 капель/мин.)

Давление воздуха:

4 bar (57psi)

Потребление воздуха:

около 60 л/мин при 7000 об/мин

Уровень шума:

не выше 75 dB A при 7.000 об/мин.

Уровень вибрации:

Не выше 2,5 м/с² при эксплуатации станка согласно инструкции.

Подробная информация об уровнях вибрации при использовании определенных инструментов при разных скоростях и длине хода, см. инструкцию по эксплуатации. Частота вибраций, воздействующих на руку/кисть, соответствует ISO 28927-8.

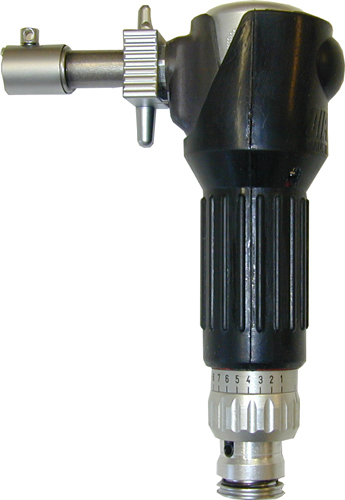

Привод со встроенным пневмомотором FPD/R - FPL/R

FPD - резцедержатель Ø 3,5 мм
FPL - резцедержатель Ø 6,4 мм

Оригинальный пневматический опиловочный станок Diprofil оснащен специально разработанным 18-цилиндровым радиальным поршневым пневмомотором со встроенным регулятором скорости. Станок предлагается с держателем инструмента Ø 3,5 мм (FPD/R) или Ø 6,4 мм (FPL/R). Пневмомоторы изготавливаются с высочайшей точностью и для работы требуют фильтрованного масляного воздуха (5µ), что обеспечит длительный и бесперебойный срок службы. Для удобства каждая модель имеет эргономичную резиновую рукоятку.

Технические данные опиловочной машинки FPD - FPL

Скорость (макс.):

Макс. 8.000 об/мин. (7.000 об/мин. при 32V)

Скорость (рекомендуемая):

5000 – 7000 об/мин. (в зависимости от веса используемого инструмента).

Длина хода:

0-6 мм (рекомендуется 0,5-3мм)

Вес:

800 - 830 г

Уровень шума:

Не выше 70 dB (A) при 7000 об/мин.

Уровень вибрации:

Со стандартным держателем (Ø 3,5 мм) 3-10 м/с²
С усиленным держателем (Ø 6,4 мм) 4-12 м/с²

Частота вибраций, воздействующих на руку/ кисть, соответствует ISO 28927-8. Подробная информация представлена на схеме и в соответствующем руководстве по эксплуатации.
