В мире пресс-форм и штампов есть компоненты, которые редко оказываются в центре внимания, пока всё работает идеально. Но стоит им выйти из строя — и весь процесс останавливается, а дорогостоящая оснастка рискует получить серьёзные повреждения. Речь об инструментальных пружинах. Они отвечают за возврат плит, выталкивание, снятие усилия — за те операции, которые обеспечивают цикличность и точность работы.
Эта статья — не просто перечисление каталога. Это подробный гид, который поможет вам понять логику выбора, избежать типичных ошибок в эксплуатации и значительно продлить срок службы как самих пружин, так и всей оснастки.
Одна из самых частых проблем — смешение разных стандартов в одной оснастке. Это гарантированно ведёт к неравномерной нагрузке, перекосу и преждевременному износу. Давайте чётко разделим два основных мировых стандарта.
Визуально и технически пружины стандартов ISO 10243 (европейский, например, DME) и JIS B5012 (азиатский) различаются. Главное отличие — в цветовой маркировке и геометрии проволоки. Категорически не рекомендуется использовать их вместе в одном узле.
Для вашего удобства мы приводим сравнительную таблицу, которая поможет визуально и по типу нагрузки соотнести пружины двух стандартов.
| Тип нагрузки | Европейский стандарт ISO 10243 | Азиатский стандарт JIS B5012 |
| Сверхлёгкая | WZ8031VL | SWF |
| Лёгкая |
WZ8031GR |
SWL |
| Средняя | WZ8031BL | SWM |
| Тяжёлая | WZ8031RO | SWH |
| Сверхтяжёлая | WZ8031GE | SWB |
Важное примечание от нашей компании: Если в вашей оснастке стоят азиатские пружины, помните, что прямая замена «цвет в цвет» невозможна — необходимо проводить перерасчёт узла. Наши инженеры готовы помочь вам в этом.

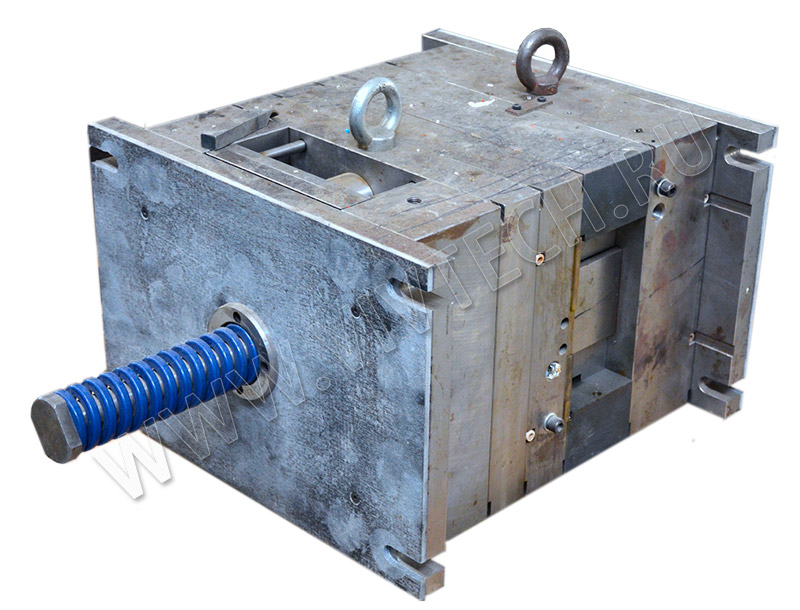

Пружины для пресс-форм

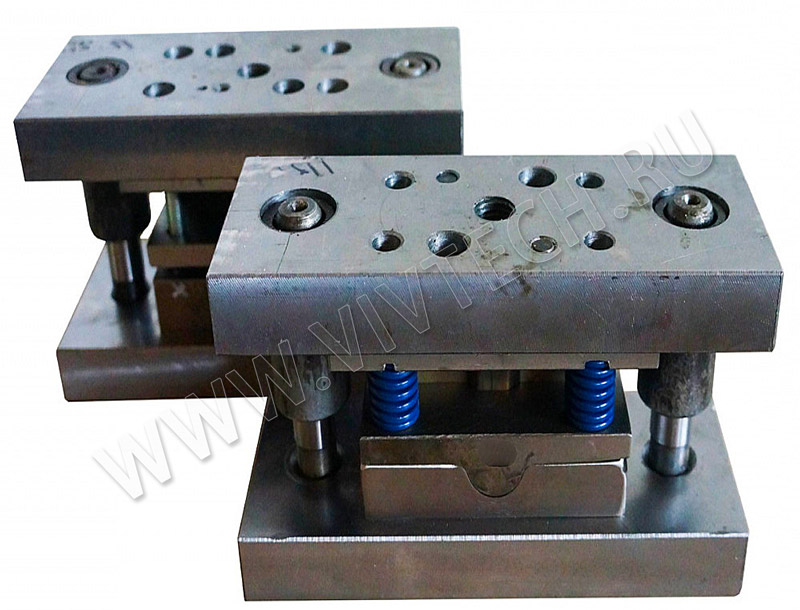

Пружины для штампов
Правильный выбор пружины — это только половина дела. Вторая половина — её грамотное применение. Нарушение этих правил — самая распространённая причина поломок.
Принцип количества и хода. Используйте максимально возможное количество пружин, которое может поместиться в узел. Это позволяет распределить общее усилие на большее число элементов, снизив степень сжатия каждой отдельной пружины. Никогда не превышайте максимально допустимый ход сжатия, указанный в каталоге. Работа «на упор» мгновенно выводит пружину из строя.
Принцип однородности. В одном узле (плите) должны быть установлены пружины только одного типа и стандарта (одинаковой жёсткости, цвета). Использование разных пружин приводит к неравномерному распределению усилия, перекосу подвижных плит, заклиниванию и ускоренному разрушению.
Принцип правильной геометрии посадочного места.
Принцип безопасной степени сжатия (жёсткости). Для обеспечения долговечности в десятки и сотни тысяч циклов безопасным считается сжатие пружины до 40% от её свободной длины. Если задача — добиться ресурса в 1-2 миллиона циклов, степень сжатия не должна превышать 30%. Это «золотое правило» проектирования.
Некоторые действия кажутся логичными в целях экономии, но на практике ведут к катастрофе.
1. Запрещено устанавливать пружины вертикально друг на друга. Это создаёт непредсказуемое распределение нагрузки и точку заклинивания.
2. Не рекомендуется вставлять одну пружину внутрь другой («матрешка»). Взаимное трение и интерференция нагрузок быстро разрушают оба элемента.
3. Запрещено укорачивать пружину, отрезая витки, или стачивать её поверхность для подгонки. Это кардинально меняет её рабочие характеристики и создаёт концентраторы напряжения, приводящие к мгновенному разрушению.
4. Избегайте расположения пружин вплотную друг к другу. Необходим минимальный зазор для исключения межвиткового трения в соседних пружинах при их сжатии.
Замена по одной. При выходе из строя одной пружины рекомендуется заменить весь комплект в узле. Оставшиеся старые пружины уже выработали свой ресурс и имеют остаточную деформацию, что приведёт к дисбалансу нагрузки на новые.

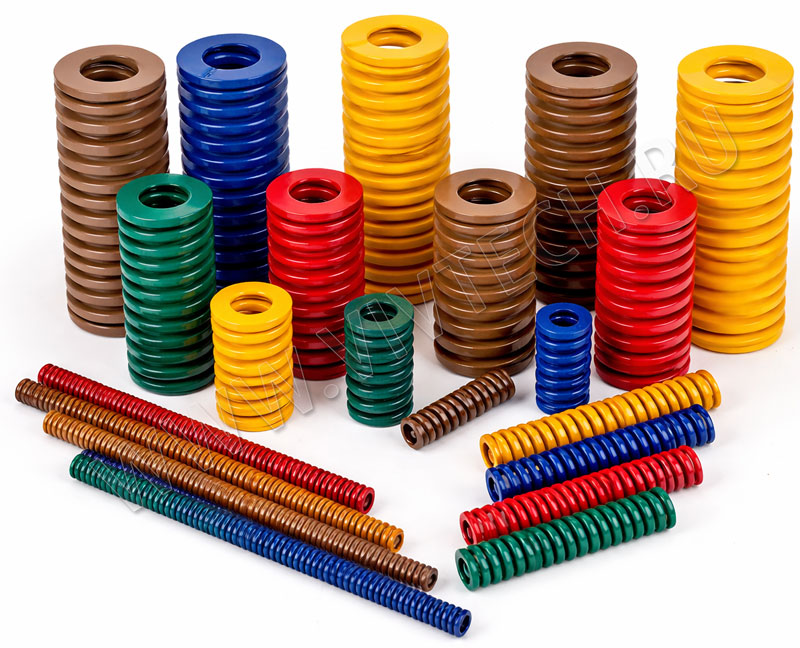

Пружины для пресс-форм и штампов по ISO 10243 и JIS B5012
Ресурс пружины критически зависит не только от степени сжатия, но и от скорости работы.
При медленных циклах (гидравлические прессы) пружина может выдерживать работу, близкую к максимальным параметрам, длительное время.
При высоких скоростях (механические прессы, высокоскоростные штампы) даже незначительное увеличение степени сжатия сверх нормы приводит к резкому сокращению срока службы из-за нагрузок. Для скоростных применений всегда закладывайте дополнительный запас по степени сжатия.
Инструментальная пружина — это не расходный материал, а точно рассчитанный компонент силового узла. Её выбор определяет стабильность хода, точность позиционирования и, в конечном итоге, — качество готовой детали и ресурс пресс-формы.
Мы поставляем только качественные пружины европейского стандарта ISO 10243 и азиатского JIS B5012. Если вы затрудняетесь с подбором, наши специалисты готовы провести бесплатную консультацию.
Не экспериментируйте, намного лучше довериться стандарту и экспертизе — это сэкономит ваше время, деньги и нервы.
