ВИВТЕХ поставляет стандартные компоненты для изготовления, ремонта и модернизации штамповой оснастки. В каталоге представлены направляющие элементы, вырубные пуансоны и втулки, газовые и инструментальные пружины, самосмазывающиеся детали, крепеж и другие комплектующие для различных конструкций штампов.
Использование стандартных компонентов позволяет сократить сроки проектирования и изготовления штампа, упростить ремонт оснастки и быстро заменить изношенную деталь без изготовления каждого элемента с нуля. Большой выбор типоразмеров позволяет подобрать необходимые комплектующие под конкретную конструкцию и рабочие нагрузки.

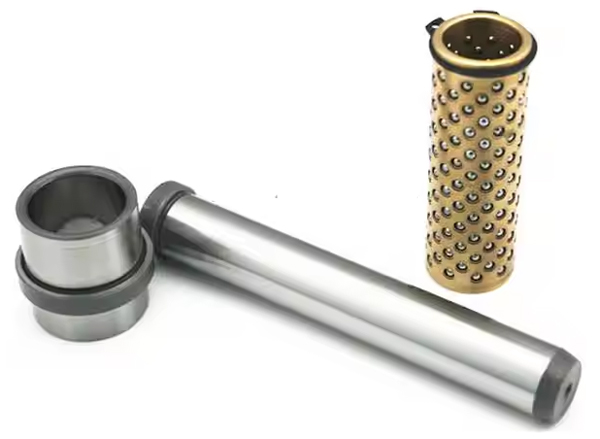

Направляющая система обеспечивает точное взаимное перемещение частей штампа и стабильность рабочего цикла. В каталоге представлены направляющие колонки и втулки, сменные накладки и аксессуары для их установки. Для различных условий эксплуатации доступны стандартные и износостойкие исполнения, включая втулки с бронзовым покрытием LAMINA и самосмазывающиеся втулки с графитовыми вставками. Для скоростных штампов могут использоваться направляющие системы с шариковыми сепараторами.

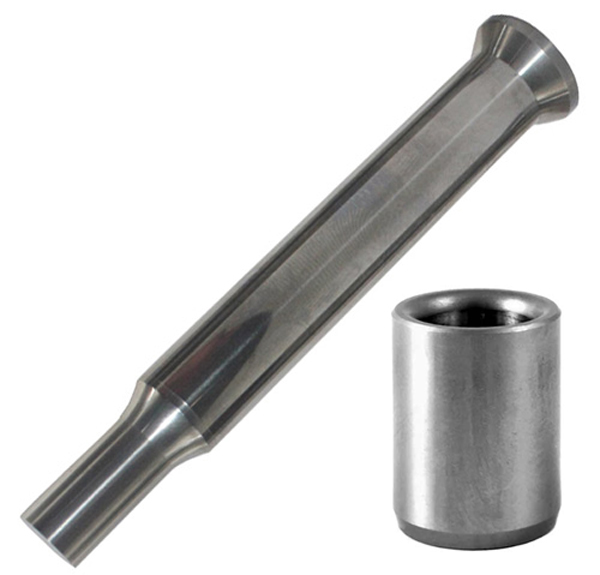

Для операций вырубки и формообразования представлены вырубные и ступенчатые пуансоны, направляющие втулки и съемники пуансонов. Эти компоненты используются в штампах различного назначения и подбираются с учетом размеров, конструкции рабочей части и требований к точности. Правильно подобранная пара пуансон — втулка обеспечивает необходимый зазор и стабильную работу штампа при многократных циклах.

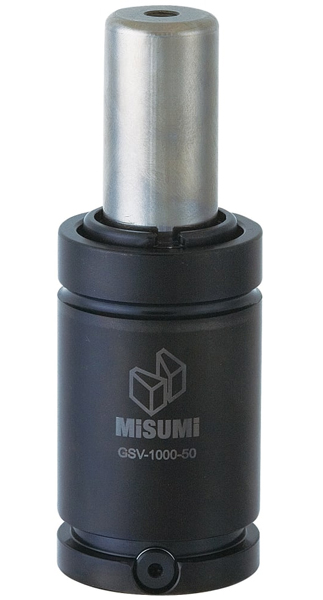

Газовые пружины применяются для создания значительного усилия в компактном объеме. В каталоге представлены газовые пружины VIRA, а также стандартные газовые пружины GSV производства MISUMI. Они используются в прижимах, съемниках, механизмах возврата и других узлах штампов. Выбор газовой пружины выполняется по номинальному усилию, ходу штока, размерам корпуса и конструкции места установки.

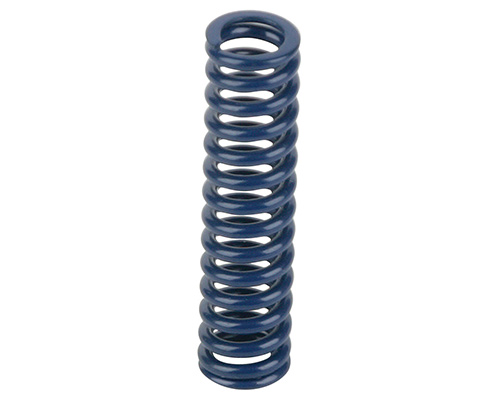

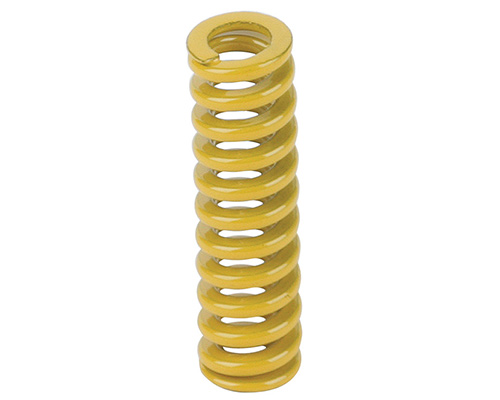

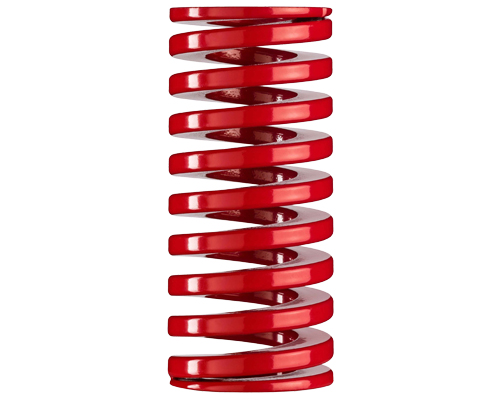

В разделе представлены несколько типов инструментальных пружин: пружины прямоугольного сечения по стандартам JIS B5012 и ISO 10243, пружины круглого сечения, винтовые и витые пружины, а также тарельчатые пружины. Пружины применяются в механизмах возврата, прижима, выталкивания и других узлах штамповой оснастки. Конкретный тип выбирается по требуемому усилию, рабочему ходу, габаритам и условиям эксплуатации.
Пружины JIS B5012 и ISO 10243 представлены отдельными категориями, что позволяет подобрать типоразмер по соответствующему стандарту. Для конструкций с ограниченным пространством и высокой осевой нагрузкой могут применяться тарельчатые пружины.
Самосмазывающиеся втулки, направляющие пластины и другие скользящие элементы применяются в подвижных узлах штампа. Они позволяют снизить трение и износ сопряженных деталей и уменьшить необходимость регулярного нанесения внешней смазки. Такие компоненты особенно востребованы в направляющих и скользящих соединениях, работающих при высокой цикличности.

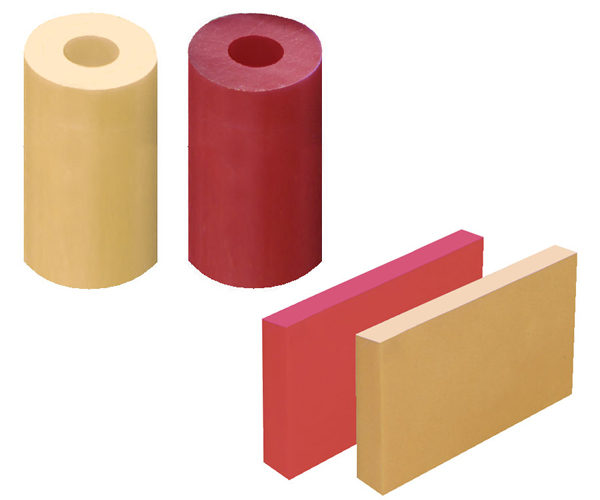

Для штамповой оснастки предлагаются полиуретановые пружины, эластомерные стержни и плиты. Они используются в прижимах, съемниках, выталкивающих механизмах и при обработке листового металла. Эластомерные элементы позволяют создавать упругое усилие и одновременно выполнять амортизирующую функцию. В зависимости от конструкции и рабочей нагрузки могут применяться сплошные и полые стержни, а также эластомерные плиты.

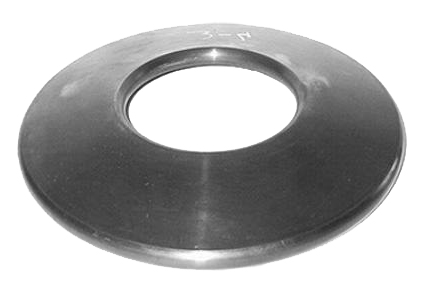

Винтовые и витые пружины используются в механизмах сжатия и возврата подвижных деталей штампа и пресс-формы. Для конструкций, где требуется высокое осевое усилие при небольшом ходе, применяются тарельчатые пружины. Различные типы пружин позволяют подобрать оптимальный упругий элемент с учетом пространства для установки, необходимого усилия и характера нагрузки.
В ассортименте представлены стандартные компоненты по каталогам D-M-E, а также каталог стандартных компонентов Guvenal для штампов. Это позволяет использовать типовые детали при проектировании новой оснастки, ремонте и замене штатных элементов. На странице представлены отдельные категории DME-компонентов для направляющих, пуансонов и пружин.
При подборе стандартных деталей необходимо учитывать конструкцию штампа, размеры посадочных мест, рабочие нагрузки, требуемую точность и условия эксплуатации. Для направляющих важны диаметр, длина и способ крепления, для пуансонов и втулок — рабочие размеры и посадки, для пружин — усилие, ход и размеры. Если артикул необходимого компонента неизвестен, подбор можно выполнить по размерам, чертежу или фотографии существующей детали. Специалисты ВИВТЕХ помогут определить подходящий типоразмер и подобрать замену штатному компоненту.
ВИВТЕХ поставляет стандартные компоненты для штампов для изготовления новой оснастки, ремонта и модернизации существующих штампов. В каталоге представлены направляющие колонки и втулки, вырубные пуансоны, пружины, газовые пружины, самосмазывающиеся элементы, эластомерные компоненты и другие детали. Популярные компоненты доступны со склада, остальные поставляются под заказ. При необходимости специалисты ВИВТЕХ помогут подобрать нужную деталь по артикулу, размерам или технической документации.
