Быстроразъемные соединения (БРС), или быстросъемные соединения, предназначены для оперативного подключения и отключения шлангов, трубопроводов и технологических магистралей. Они позволяют упростить обслуживание оборудования, сократить время на замену подключений и обеспечить удобство работы с системами подачи жидкости, воздуха и других рабочих сред.

В каталоге ВИВТЕХ представлены быстроразъемные соединения EBS для промышленного оборудования, в том числе термопластавтоматов, пресс-форм, систем охлаждения, пневматических установок и гидравлических контуров. Ассортимент включает отдельные муфты и ниппели, соединения с различными типами клапанов, а также комплектующие для организации подключения и циркуляции теплоносителя.

Кроме стандартных соединений возможно изготовление нестандартной продукции по специальным требованиям заказчика. Быстроразъемные соединения EBS совместимы со многими крупными производимыми брендами БРС, например, Staubli (Штаубли, Штойбли), Hasco, DME, Rectus.

МЫ предлагаем следующие виды быстросъемных соединений

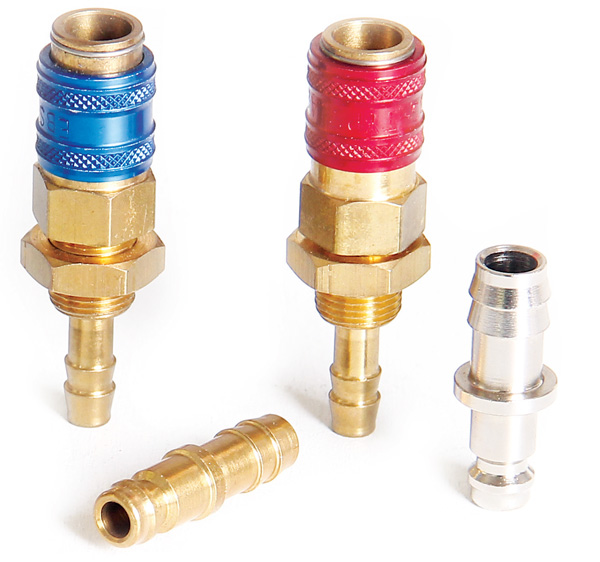

Быстроразъемные соединения для воды (БРС)

Быстроразъемные соединения для воздуха и пневматики

Быстроразъёмные соединения для газа EBS (БРС)

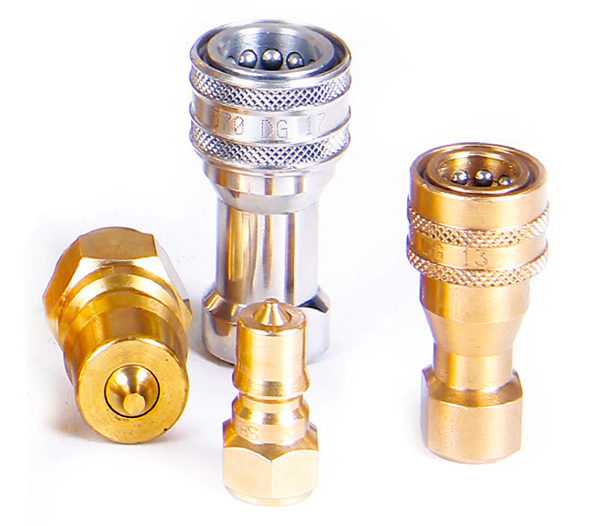

Быстроразъёмные соединения для гидравлики и масла EBS

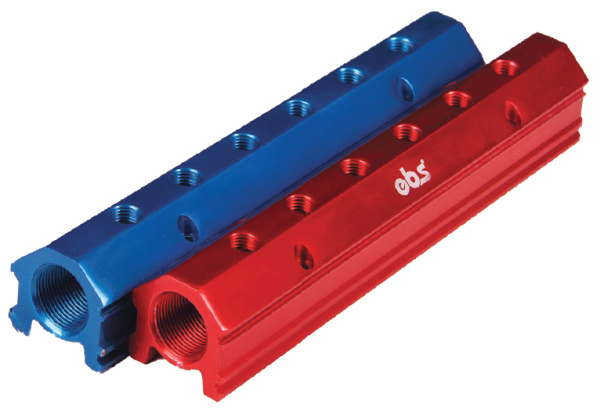

Коллекторы для воды EBS для ТПА и пресс-форм

Быстросъёмные мультисоединения для пресс-форм и гидравлики

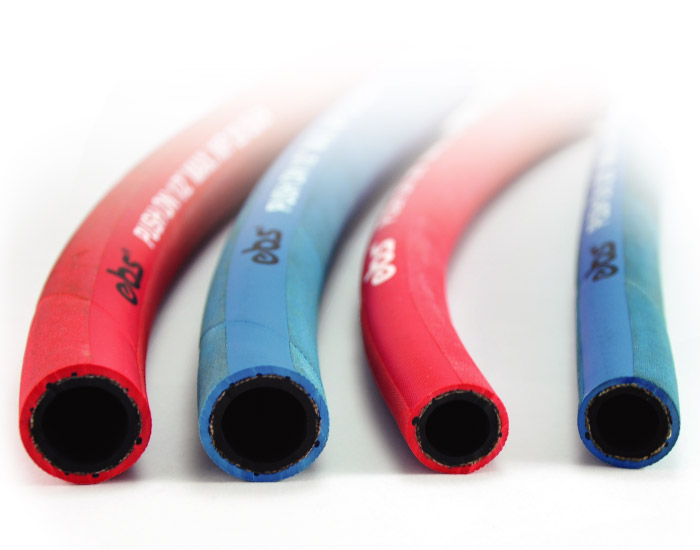

Шланги для воды для подключения пресс-форм

Подробнее

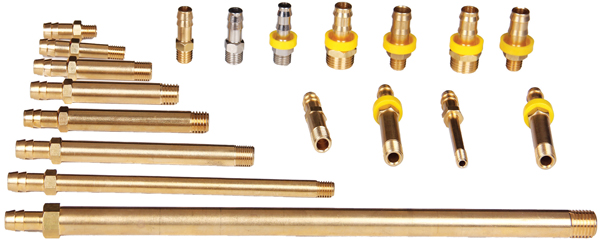

Удлинители для быстросъёмных соединений БРС

Подробнее

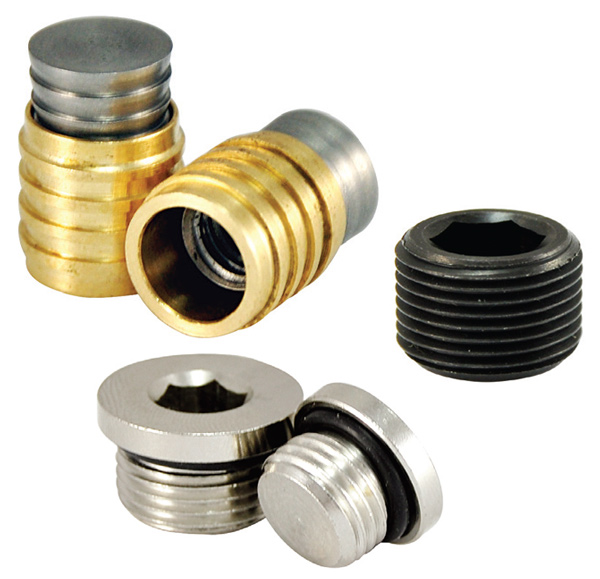

Пробки и заглушки для системы охлаждения пресс-форм

Подробнее

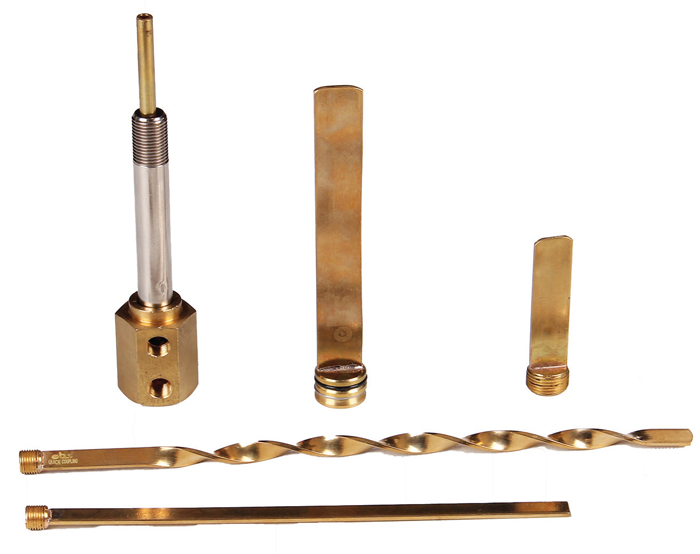

Перегородки для системы охлаждения пресс-форм

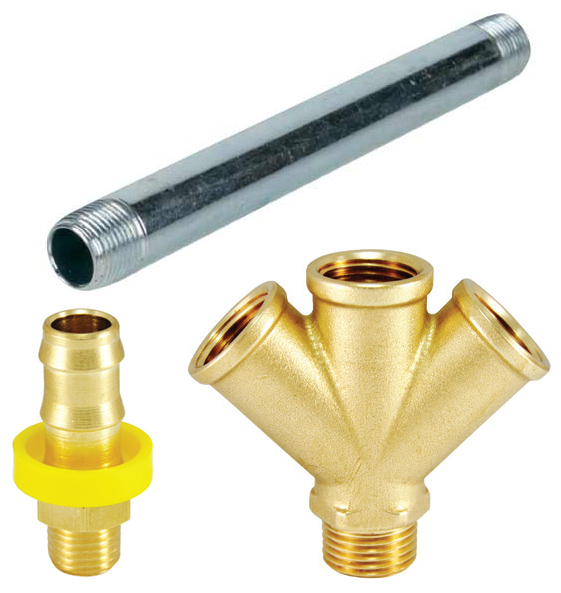

Разветвители, уголки, переходники и аксессуары для БРС

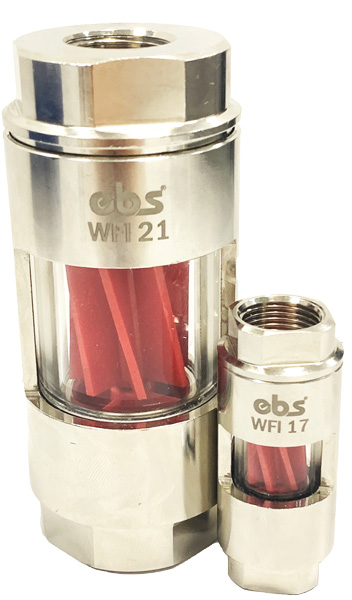

Индикатор протока жидкости и газа WFI

Подробнее

Полный каталог быстроразъемные соединений

Виды быстроразъемных соединений и комплектующих

Для систем охлаждения пресс-форм доступны БРС для воды, водяные коллекторы, мультисоединения, специализированные шланги, удлинители, пробки и перегородки для каналов охлаждения. Эти компоненты используются при организации подачи и отвода охлаждающей жидкости, подключении контуров пресс-форм и обслуживании технологической оснастки.

Для других задач представлены быстроразъемные соединения для воздуха и пневматики, газа и гидравлики. В зависимости от назначения можно подобрать муфты и ниппели с соответствующей конструкцией, присоединительными размерами и характеристиками. В каталоге также имеются разветвители, уголки, переходники и другие аксессуары для подключения оборудования, а также индикатор протока жидкости и газа WFI.

Конструкция, материалы и совместимость

При выборе БРС важно учитывать не только размер соединения, но и его конструкцию. В зависимости от исполнения применяются соединения со свободным проходом, с клапаном в муфте или с клапанами в обеих соединяемых частях. Конструкция клапана влияет на условия подключения и отключения, а также на перекрытие потока рабочей среды.

Корпус, защитное покрытие и материал уплотнений выбирают с учетом рабочей среды, температуры и давления. Для разных условий могут применяться сталь, латунь, нержавеющая сталь и другие материалы, а также уплотнения из NBR, FPM (Viton), EPDM и PTFE. Совместимость конкретного материала с жидкостью или газом необходимо проверять с учетом концентрации вещества, температурного режима и условий эксплуатации.

В ассортименте представлены соединения, совместимые с отдельными сериями Staubli, HASCO, DME и Rectus. При подборе аналога необходимо сопоставлять типоразмер, резьбу, конструкцию клапана и присоединительные размеры: внешне похожие соединения не всегда взаимозаменяемы.

Как выбрать быстроразъемное соединение

Для корректного подбора БРС необходимо определить рабочую среду, требуемые значения давления и температуры, диаметр проходного канала, тип и размер резьбы, материал корпуса и уплотнений. Для систем охлаждения пресс-форм дополнительно учитывают конфигурацию каналов, число контуров и необходимость одновременного подключения нескольких линий через коллектор или мультисоединение.

ВИВТЕХ поможет подобрать быстроразъемные соединения, шланги и аксессуары с учетом параметров оборудования и условий эксплуатации. Для подбора сообщите назначение соединения, рабочую среду, присоединительные размеры и, если известны, производителя и серию установленного БРС.

Условные обозначения:

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Сокращения
A - Алюминий B - Латунь C - Сталь E - Прокладки этилен пропиленовый каучук EPDM G - Прокладки этилен пропиленовый каучук EPDM H -Параллельная газовая резьба (BSP) J - Прокаладка силиконовая K - Хромированный L - Прокладка Неопрен CR Ni - Прокладка Нитрил NBR N - Никелированный P - Прокладка тефлон (PTFE) R - Красный цвет S - Нержавеющая сталь AISI V - Прокладки фторкаучук (FPM) Y - Жёлтый цвет Z - Оцинкованный W - Перфторалестомер (FFPM) X - Без покрытия PS - Пластик VA - Вакуум

Сокращения

A - Алюминий
B - Латунь
C - Сталь
E - Прокладки этилен пропиленовый каучук EPDM
G - Прокладки этилен пропиленовый каучук EPDM
H -Параллельная газовая резьба (BSP)
J - Прокаладка силиконовая
K - Хромированный
L - Прокладка Неопрен CR
Ni - Прокладка Нитрил NBR
N - Никелированный
P - Прокладка тефлон (PTFE)
R - Красный цвет
S - Нержавеющая сталь AISI
V - Прокладки фторкаучук (FPM)
Y - Жёлтый цвет
Z - Оцинкованный
W - Перфторалестомер (FFPM)
X - Без покрытия
PS - Пластик
VA - Вакуум

Тип резьбы
10 13 17 21 26 33 42 48 60 75 88 M10-1 M10-1.5 M12-1.5 M14-1.5 M16-1.5 M16-1.5 M26-1.5	1/8” 1/4” 3/8” 1/2” 3/4” 1” 1-1/4” 1-1/2” 2-1/2” 2” 3” M10x1 M10x1.5 M12x1.5 M14x1.5 M16x1.5 M16x1.5 M26x1.5

Таблица доступных типов прокладок и материалов быстросъемных соединений БРС в зависимости от рабочей среды (вещества)

Витон FPM	Устойчив к воздействию масла и бензина хорошие характеристики старения, высокая стойкость к истиранию
Нитрил NBR	Отличные термостойкие характеристики, отличная устойчивость к маслам, химическим веществам, растворителям, активному кислороду и атмосферным воздействиям.
Каучук EDPM	Этилен пропилен, высокая механическая прочность, отличная устойчивость к высоким и низким температурам, а также к активному кислороду и погоде. Хорошая устойчивость к химическим средам.
PTFE (Тефлон)	Для очень агрессивных сред доступны специальные исполнения с уплотнениями из PTFE (тефлон)

Вещество	Материал					Прокладка
∨ - Используется ; −Частично используется х - Не используется	С т а л ь	Л а т у н ь	Н е р ж а в е й к а	П о л и а м и д	Д е р д и н	Н и т р и л N B R	В и т о н F P M	К а у ч у к E D P M
Ацетат (этилацетат и амилацетат)	∨	∨	∨	∨	∨			∨
Уксусная кислота 10%		х	∨	х	∨			∨
Ацетон	∨	∨	∨	∨	∨			∨
Ацетилен	∨	∨	∨	∨	∨	∨	∨	∨
Топливо для авиационных двигателей BP, Esso Avgas1	∨	∨	∨	∨	—	∨	∨
Масло для авиационных двигателей BP: AIRO 1210, Esso:AVIATON-120 Shell: AIRO-120, DERD 2487 DERD 2497, DTD 585	∨	∨	∨	∨	—	∨	∨
Гидравлическая жидкость Skydrol	∨	х	∨	х	х			∨
Оронит	∨	х	∨	х	х		∨
Воздух сжатый	∨	∨	∨	∨	∨	∨	∨
Воздух горячий до 120 ° C	∨	∨	∨	—			∨	∨
Воздух горячий до 200°C	∨	∨	∨	х	х		∨
Спирт	∨	∨	∨	∨	∨		∨
Квасцы		х	∨		∨	∨	∨	∨
Щелочи	х	—	∨	∨	—	∨		∨
Аммоний, жидкость	—	х	∨	∨	х			∨
Раствор сульфата аммония	х	х	∨	∨	—	∨	∨	∨
Амиловый спирт	∨	∨	∨	∨	∨		∨
Анилин	∨	х	∨	∨	—		∨
Бензол	∨	∨	∨	∨	∨		∨
Бура	∨	∨	∨				∨	∨
Bultane	∨	∨	∨	∨	∨	∨	∨
Бутиловый спирт	х	∨	∨	∨	∨			∨
Диоксид углерода	х	∨	∨	∨	∨	∨	∨	∨
Углекислый газ сухой		∨	∨	∨		∨	∨	∨
Углекислый газ жидкий	х	∨	∨	∨	−	∨	∨	∨
Сероуглерод	∨		∨				∨
Хлорид бария		∨	−	∨	∨	∨	∨	∨
Сромовая кислота	х	х	−	−	х		∨
Лимонная кислота	−	−	∨	х	−		∨	∨
Креозот	∨		∨				∨
Крезол	−	∨	∨	х	х		∨
Крезол, крезиловая кислота	∨		∨				∨
Хлорид меди	∨		−	х			∨	∨
Циклогексан	∨		∨	−	∨	∨	∨
Диметиламин	∨		∨				∨
Эмульсия. (Вода / масло)	−	∨	∨	∨	∨	∨	∨
Эфир	∨	∨	∨	∨	∨		∨
Этиловый спирт	∨		∨	∨	∨	∨		∨
Этилен	∨	∨	∨	∨	∨		∨
Формалин	∨	∨	∨		−	∨	∨	∨
Муравьиная кислота	х	−	∨	х	х			∨
Фриген	∨	∨	∨	∨	∨	∨	∨
Бензин очищенный	∨		∨			∨	∨
Газ, доменная печь	−	∨	∨	х	−		∨
Газ, уголь	−	∨	∨	∨	∨		∨
Газ, коксовая печь	−	∨	∨	−	−	∨
Газ, освещение	∨	∨	∨	∨	∨	∨	∨
Газ, содержание нафталина	∨	∨	∨	∨	−	∨	∨
Газ, природный	∨	∨	∨	∨	∨	∨	∨
Газ, город	∨	∨	∨	∨	∨	∨
Трансмиссионное масло	∨		∨		∨	∨	∨
Глюкоза		∨	∨	∨	∨	∨	∨	∨
Глицерин	∨	∨	∨	∨	∨	∨	∨	∨
Гликоль	∨	∨	∨	∨	∨	∨		∨
Гелий	∨	∨	∨	∨	∨	∨	∨	∨
Гексан	∨		∨	∨	−	∨	∨
Углеводород	∨	∨	∨	∨	∨	∨	∨
Водород	∨		∨		−	∨	∨
Газообразный водород	∨		∨			∨	∨
Сероводород влажный		−	∨	∨				∨
Сероводород сухой		∨	∨		∨			∨
Перекись водорода 30%	х	х	∨	∨			∨
Изопропиловый спирт	∨		∨	−	∨	∨	∨	∨
Керосин, JP 1	∨	∨	∨	∨	∨	∨	∨
Кетон, Метилэтил	∨	∨	∨	∨	∨			∨
Латекс, жидкий до 130°C	∨	∨	∨	−	−	∨
Смазочное масло	∨	∨	∨	∨	∨	∨	∨
Щелочь, Каустик	х	∨	∨	∨	−			∨
Щелочь, Гиохористая Кислота	х		∨	х	−
Щелочь, травильная	х		∨	−	−		∨
Карбонат магния	∨		∨	∨	∨	∨	∨	∨
Гидроксид магния	∨	∨	∨	∨	∨	∨	∨	∨
Сульфат магния		х	∨	∨	∨	∨	∨	∨
Ртуть	∨	х	∨	∨	∨	∨	∨	∨
Метан	∨	∨	∨	∨	∨	∨	∨
Метанол	∨	∨	∨	∨	∨	∨		∨
Метиловый спирт	∨	∨	∨	−	∨	∨		∨
Метилэтилкетон	∨		∨	∨	∨			∨
Метилбензол	∨		∨				∨
Молоко	∨	х	∨	∨	∨	∨		∨
Нафталин	∨	∨	∨	∨	∨		∨
Наптеник. Кислота	∨		∨			∨	∨
Нитрат аммония	∨		∨			∨	∨	∨
Азотная кислота. до 35°C	х	∨	∨	х	х		∨
Азот	∨	∨	∨	∨	∨	∨	∨	∨
Нитро-раствор (без разбавителей синтетических смол)	∨	∨	∨	х	∨			∨
Нефть, Уголь Тр	∨		∨	∨	−		∨
Нефть, Сырая	∨	∨	∨	∨	∨	∨
Масло, дизельное топливо до 120°C		∨	∨	−	х		∨
Масло, топливо до 100°C	∨	∨	∨	−	х	∨	∨
Масло, до 200°C/ 300°C (специальный тип)	∨	−	∨	х	х	FFKM
Масло, топливо 5х5	∨	∨	∨	−	∨		∨
Масло гидравлическое хлорированное	−	−	∨	х	−		∨
Масло гидравлическое до 120°C	∨	∨	∨	−	−	∨	∨
Масло льняное	∨	∨	∨	∨	∨	∨	∨
Масла минеральные	−	∨	∨	∨	∨	∨	∨
Масляный трансформатор	−	−	∨	∨	−	∨
Олеиновая кислота	∨	х	∨	∨	∨	∨	∨
Щавелевая кислота	−	−	∨	∨	∨		∨	∨
Кислород. обезжиренный	х	∨	∨	∨	−			∨
Парафин	∨	∨	∨	∨	∨	∨
Пентахлорфенол	∨						∨
Бензиновый эфир		∨	∨	∨	∨	∨
Бензин	∨	∨	∨	∨	∨	∨
Фенол раствор	−	∨	∨	х	х
Фосфорная кислота 10%			∨	х	х		∨	∨
Цианистый калий	∨	х	∨	∨	−		∨	∨
Дихромат калия	∨	х	∨	х	−		∨	∨
Сульфат калия	∨		∨			∨	∨	∨
Гидроксид калия	∨		∨	∨	−			∨
Пропан	∨	∨	∨	∨	∨	∨	∨
Синильная кислота	∨	х	∨				∨
Солевой раствор	х	−	−	∨	−		∨
Морская вода		х	−		∨	∨	∨	∨
Мыльный раствор		∨	∨	∨	∨	∨	∨	∨
Ацетат натрия		−	∨	∨	−	∨	∨	∨
Бикарбонат натрия			−	∨	∨		∨	∨
Хлорид натрия	∨		∨	∨	∨	∨	∨	∨
Цианид натрия	∨		∨	х	−			∨
Сульфид натрия	∨	−	∨				∨	∨
Пар, до 150°C	−	−	∨	х	х			∨
Пар, до 250°C	−	−	∨	х	х
Сульфид бариума	∨	−	∨	∨		∨	∨	∨
Диоксид серы, газ		∨	∨					∨
Сера углерода		∨	∨	х	∨		∨
Синтетические разбавители смол (без нитрозолюции)	∨	∨	∨	−	−		∨
Смола	∨	∨	∨	∨	∨	∨	∨
Тетрахолрид Титана	∨		∨				∨
Толуоле, сухой	−	∨	∨	∨	∨		∨
Трихлорэтилен	∨	−	∨	∨	х		∨
Турбинное топливо, BP: ATK 2494, ES SO:MIL-F56/16, SHELL:ATF 650	∨	∨	∨	∨	−	∨	∨
Турбинное масло, Esso:35	∨	∨	∨	∨	−	∨	∨
Турбинное масло 1 S (MILL 7808)	−	−	∨	∨	−	∨	∨
Вакуум (усиленные пружины клапанов)	∨	∨	∨	∨	∨
Растительное масло	∨		∨	∨	∨	∨	∨	∨
Вода, дисциллированная			∨	∨	∨		∨	∨
Вода, деионизированная			∨			∨	∨
Вода, деминерализованный			∨				∨
Вода, до 80°C	−	∨	∨	−	−	∨	∨	∨
Вода, более 80°C	−	∨	∨	−	х		∨	∨
Вода, охлаждение	−	−	∨	∨	−		∨	∨
Ксилол	∨	∨	∨	∨	∨		∨
