Электрический ТПА SONLY серии U200TSEK
| Модель термопластавтомата | U200TSEK | |||||||||
| Спецификация | L | M | N | |||||||
| Типоразмер шнека | A | B | C | A | B | C | A | B | C | |
| Узел впрыска | ||||||||||
| Диаметр шнека | мм | 32 | 36 | 40 | 36 | 40 | 45 | 40 | 45 | 50 |
| Соотношение длины к диаметру шнека | L/D | 23,6 | 21 | 19 | 23,3 | 21 | 19 | 23,5 | 21 | 19 |
| Теоретический объем впрыска | см3 | 120,6 | 152,6 | 188,4 | 173 | 213 | 270 | 252 | 319 | 395 |
| Теоретический вес впрыска (PS) | г | 109,7 | 138,9 | 171,4 | 157 | 194 | 246 | 229 | 290 | 358 |
| Давление впрыска | мПа | 253 | 200 | 162 | 247 | 200 | 158 | 253 | 200 | 162 |
| Теоретическая линейная скорость впрыска | мм/сек | 350 | 300 | |||||||
| Максимальная скорость вращения шнека | об/мин | 400 | 350 | |||||||
| Узел смыкания | ||||||||||
| Усилие запирания | т | 2000 | ||||||||
| Максимальный ход подвижной плиты | мм | 520 | ||||||||
| Расстояние между колонн | мм | 590х 530 | ||||||||
| Максимальная толщина пресс-формы | мм | 560 | ||||||||
| Минимальная толщина пресс-формы | мм | 200 | ||||||||
| Максимальный ход толкателей | мм | 130 | ||||||||
| Усилие толкателей | кН | 50 | ||||||||
| Количество толкателей | шт | 8+1 | ||||||||
| Диаметр установочного отверстиянеподвижной плиты | мм | 160 | ||||||||
| Другие характеристики | ||||||||||
| Мощность нагревательных элементов | кВт | 13 | 14 | 15 | ||||||
| Мощность двигателей | кВт | 40+16+30 |
40+19+30 |
46,9+19+30 | ||||||
| Вес | кг | 7500 | 8200 | 8900 | ||||||
| Габаритные размеры | мм |
6100 х 1600 х 2300 |
||||||||

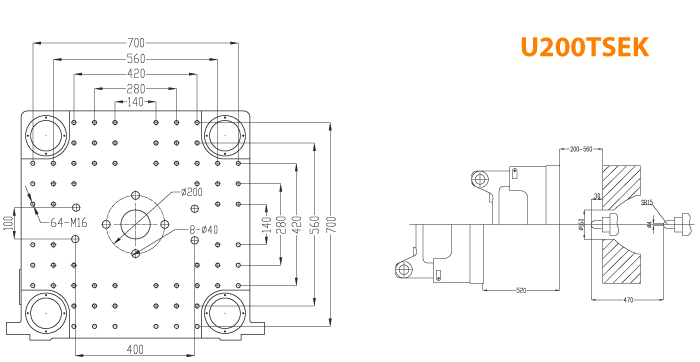

Размеры плит термопластавтомата SONLY U200TSEK
