Гидравлический ТПА SONLY серии F9
| Международное обозначение | 3300 | ||||
| Типоразмер шнека | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 75 | 80 | 85 | 90 |
| Соотношение длины к диаметру шнека | L/D | 23,4 | 22 | 20,7 | 19,5 |
| Теоретический объем впрыска | см3 | 1726,5 | 1964,4 | 2217,6 | 2486,2 |
| Теоретический вес впрыска (PS) | г | 1571,1 | 1787,6 | 2018,0 | 2262,4 |
| Давление впрыска | мПа | 191,1 | 168,0 | 148,8 | 132,7 |
| Линейная скорость впрыска | мм/сек | 145 | |||
| Скорость впрыска | г/сек | 589,0 | 670,2 | 756,6 | 848,2 |
| Максимальная скорость вращения шнека | об/мин | 220 | |||
| Узел смыкания | |||||
| Усилие запирания | т | 570 | |||
| Максимальный ход подвижной плиты | мм | 840 | |||
| Расстояние между колонн | мм | 870 х 800 | |||
| Максимальная толщина пресс-формы | мм | 800 | |||
| Минимальная толщина пресс-формы | мм | 290 | |||
| Максимальный ход толкателей | мм | 225 | |||
| Усилие толкателей | кН | 167 | |||
| Количество толкателей | шт | 12+1 | |||
| Диаметр установочного отверстия неподвижной плиты | мм | 200 | |||
| Другие характеристики | |||||
| Давление в гидросистеме | мПа | 17,5 | |||
| Мощность двигателя (сервопривод) | кВт | 45+55 | |||
| Мощность нагревательных элементов | кВт | 33 | |||
| Объем бака | л | 900 | |||
| Вес | кг | 20500 | |||
| Габаритные размеры | мм | 8600 х 2150 х 2800 | |||

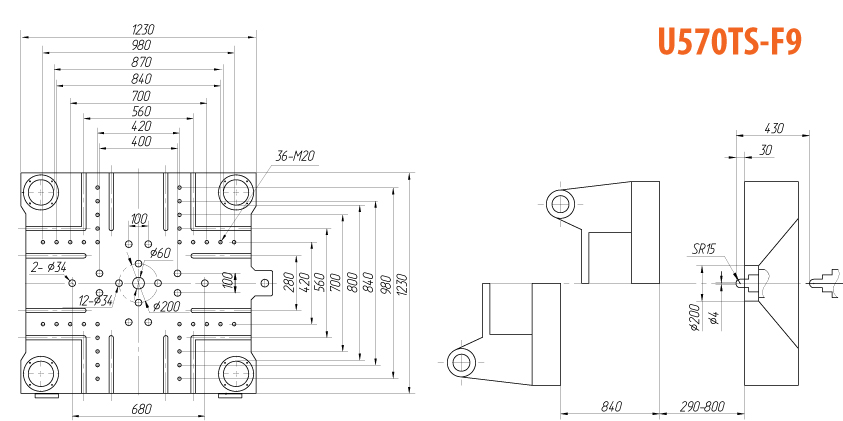

Размеры плит термопластавтомата SONLY U570TS-F9

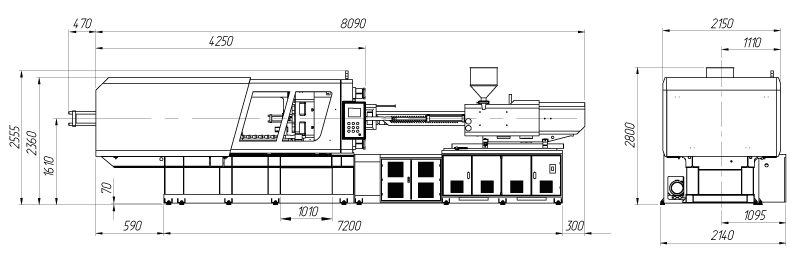

Габаритные размеры термопластавтомата SONLY U570TS-F9
