Фрикционные болты PL для пресс-форм

Описание:

Фрикционные винты PL (тяги) являются недорогим решением для регулируемого управления движением плит пресс-формы. Управление порядком движения плит необходимо в так называемых «трёхплитных» формах, некоторых формах с плитой съёма, а также в формах со сложной системой выталкивания.

Управление происходит за счет использования силы трения между полимерной втулкой фрикционной тяги и отверстием в плите формы. Регулировку величины удерживания плиты производят элементарным завинчиванием или ослаблением винта.

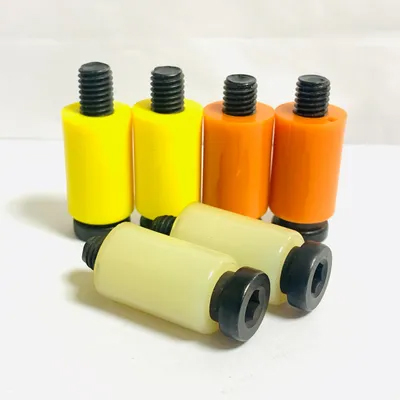

Пресс-формы поставляемые из Китая и Тайваня используют фрикционные болты азиатского производства обычно оранжевого, желтого или белого цвета.

Готовы предложить вам фрикционные втулки изготовленные с добавление стекловолокна и проточенными воздушными каналами. Фрикционные тяги способны работать при температуре до 250 градусов

Все поставляемые фрикционные болты PL различаются диаметрами, размерный ряд которых постоянен и у азиатских и у европейских производителей: 10, 12, 13, 16, 20 мм

Для подбора фрикционов обычно используют таблицы рекомендованные изготовителем, где диаметр выбирается в зависимости от веса пресс-формы:

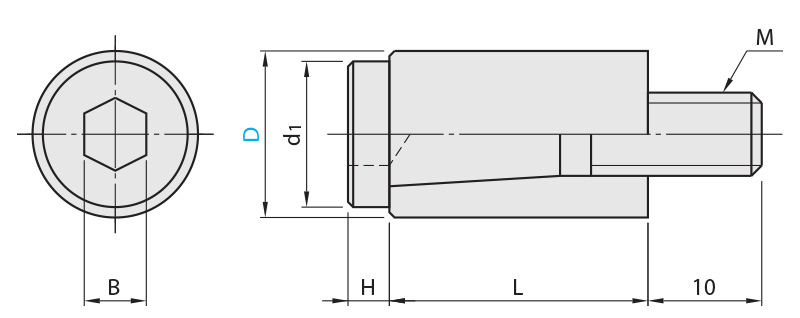

Основные характеристики фрикционных винтов (тяг) PL для пресс-форм

Артикул	D, мм	d1, мм	M	B, мм	L, мм	H, мм	Вес пресс-формы	Кол-во в коробке
PL10	10	8,5	5	4	18	3	100 кг или меньше	12
PL12	12	11,5	6	5	20	3,2	250 кг или меньше	12
PL13	13	11,5	6	5	20	3,2	250 кг или меньше	12
PL16	16	14	8	6	25	4	250 кг и более	12
PL20	20	18	10	6	30	4	300 кг и более	10
PL25	25	23	10	8	30	5	400 кг и более	8

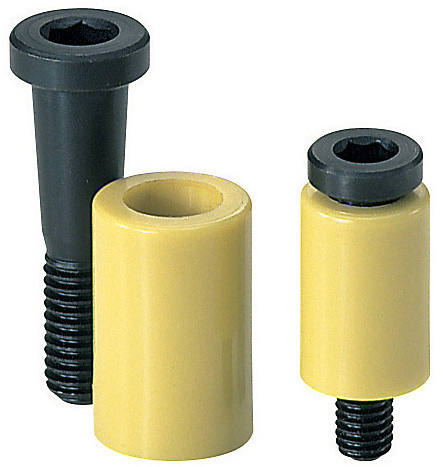

Оранжевые или желтые (в зависимости от производителя) фрикционы являются стандартными и используются в большинстве пресс-форм. Втулки изготовлены из высококачественного нейлона (PA66). Такие фрикционные замки превосходно сопротивляются коррозии и высоким температурам. Несмотря на то, что сама втулка имеет теплостойкость до 150°C, производители рекомендуют использовать её при рабочих температурах формы не более 80°C. При больших рабочих температурах срок жизни фрикционов уменьшается из-за напряжения затягивания с помощью конического болта при практически непрерывном использовании. Стандартные фрикционные замки состоят из втулки и винта с коническим основанием, который распирает втулку при затягивании, тем самым создавая натяг с отверстием плиты формы.

Азиатские фрикционные винты с втулками белого цвета считаются износоустойчивыми и работают на температурах до 120°C. Сама полимерная втулка изготовлена из специального термо и износостойкого материала. Износоустойчивые фрикционные замки обычно состоят из полимерной втулки, специальной металлической втулки, а также винта специального профиля. Такое исполнение фрикциона уменьшает образование абразивного порошка при непрерывном использовании формы.
