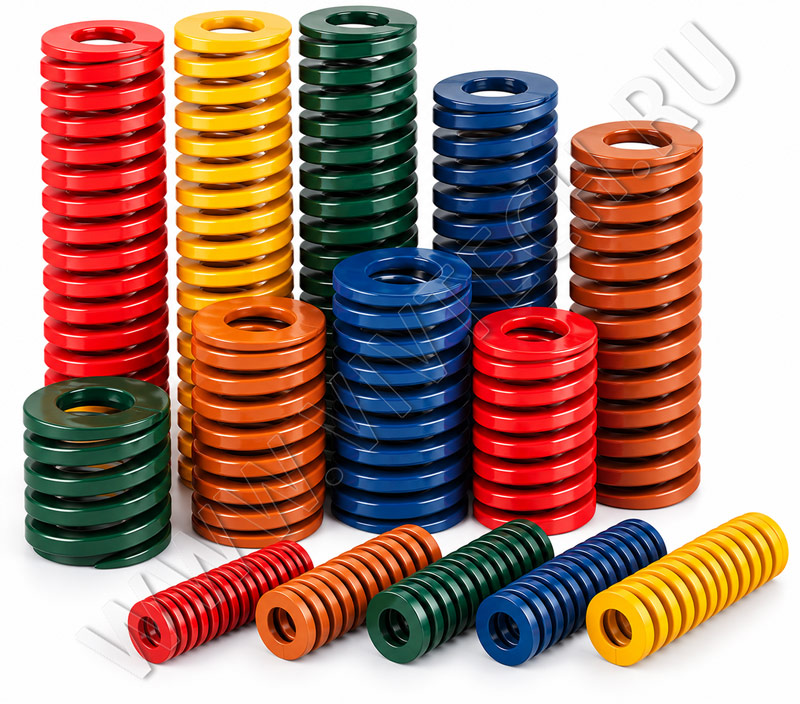

Инструментальная пружина ISO 10243 прямоугольного сечения для пресс-форм

Основные рекомендации при подборе инструментальных пружин европейского ISO 10243 и японского стандарты JIS B5012

• Не превышайте максимально допустимый ход так как, это может вывести пружину из работоспособного состояния;
• При сжатии пружины ее диаметр увеличивается, следовательно, диаметр посадочного отверстия под пружину должен быть больше. Учитывайте этот момент при выборе пружины из нашего каталога, т.к. неправильно подобранный диаметр может привести к быстрому износу;
• Используете максимальное количество инструментальных пружин, которые могут поместиться в вашем штампе. Это метод способствует снижению степени сжатия, в результате чего комплект пружин прослужат дольше;
• Износ пружины напрямую зависит от скорости её работы. Если она движется медленно, то при почти максимальном сжатии срок службы пружины может быть существенно больше. Если скорость работы пружины увеличивается, это приводит к существенному сокращению срока её службы при аналогичном значении степени сжатия;
• Использование различных типов пружин в одном штампе или пресс-форме, может привезти к перекосу рабочей плоскости, что, в свою очередь, приводит преждевременному изнашиванию и разрушению. Правильное равномерное движение рабочей поверхности штампа или пресс-формы достигается установкой комплекта однотипных пружин;
• В таблицах каталога пружин указано рекомендуемое значение степени сжатия. Для нормального срока службы (десятки и сотни тысяч циклов) выбирайте пружины с показателем жесткости 40%. Для большого периода эксплуатации (один-два миллиона циклов) ориентируйтесь на значение жесткости 30%;
• Запрещено устанавливать пружины вертикально одна на другую, а так не рекомендуется вставлять одну пружину в другую, поскольку это может нанести серьезный как самой пружине, так и технологической оснастке.

ВНИМАНИЕ!!! Мы предлагаем инструментальные пружины по стандарту ISO 10243. Если в вашей пресс-форме или штампе установлены пружины азиатского стандарта JIS B 5012, то необходимо иметь в виду, что они отличаются цветом и сечением проволоки. Азиацкие (китайские) пружины для штампов и пресс-форм имеют следующую цветовую градацию:

Сравнительная таблица пружин европейского стандарта ISO 10243 и азиатского стандарта JIS B5012

Европейские пружины по ISO 10243 подразделяются по цветам исходя из их жесткости:

• Светло-зеленая пружина WZ8031VL ( STELV ) — сверх лёгкая нагрузка;
• Зеленая пружина WZ8031GR ( STLG ) – лёгкая нагрузка;
• Синяя пружина WZ8031BL ( STMB ) – средняя нагрузка;
• Красная пружина WZ8031R ( STHR ) – повышенная нагрузка;
• Желтая пружина WZ8031GE ( STEHT ) – сверх повышенная нагрузка;
• Серебристая пружина WZ8031A ( STSHS ) — сверх тяжелая нагрузка.

В нашем каталоге инструментальные пружины указаны по диаметру отверстия, в которые они установлены, а не по внешнему диаметру самой пружины
В каталоге указана фактическая длина пружин с допуском +/-1мм
Обычно мы держим на складе большой ассортимент пружин, в случае отсутствия инструментальных пружин на нашем складе срок поставки 5-7 дней.
Если вы затрудняетесь сделать подбор пружин самостоятельно, свяжитесь с нашими специалистами и они Вам помогут
Также оперативно купить инструментальную пружину сжатия для пресс-форм и штампов, а так же полиуретановые пружины можно в нашем интернет-магазине стандартных компонентов пресс-форм и штампов www.shop.vivtech.ru

Некоторые советы по использованию пружин:

• Не размещайте пружины близко друг к другу, чтобы избежать трение между ними;
• Не превышайте рекомендуемые параметры сжатия и нагрузки;
• В случае поломки одной пружину пресс-форма или штампа рекомендуется заменять весь комплект, а не по одной;
• Дно посадочного отверстия под пружину должно быть плоским с перпендикулярными углами. Это обеспечивает при сжатии равномерное распределении нагрузки на витки пружины;
• Обеспечьте соосность посадочных отверстий обеих плит;
• Не рекомендуем резать витки пружины, а также стачивать поверхность как внешнюю, так и внутреннюю. Подобные изменения в геометрии пружины часто приводят к быстрому износу и потери рабочих свойств.

Купить пружину сжатия высокого качества можно в нашей компании. Позвоните нам или направьте запрос с основными размерами, а также цветом, например, пружины синего цвета, по электронной почте, и наши менеджеры подберут вам пружину из наличия со склада в Москве. Мы не занимаемся изготовление пружин на заказ. Все пружины стандартные согласно каталогам компании DME.
