Концевой датчик для пресс-форм

Концевой датчик Thinswitch TSW2220 EU

Логотип D-M-E

Специально разработаны для контролирования в машинах для литья под давлением возврата плиты толкателя перед тем, как позволить форме закрыться.

Будучи достаточно тонкими для того, чтобы поместиться внутри плиты толкателя, они могут использоваться также в направляющих или в любых иных случаях применения, когда место ограничено. Концевой датчик Thinswitch при тестировании на надежность показал 10 миллионов циклов без единого сбоя.

В случае форм большого размера можно использовать два датчика, соединенных последовательно, для обеспечения возврата плиты толкателей и предотвращения повреждения дорогостоящей формы. Предотвращается повреждение дорогостоящего оборудования за счет обеспечения полного возврата узла толкателей.

Регулируемая рабочая точка обеспечивает включение на расстоянии от 4,75 до 6,35 мм от крепежной плиты. Устанавливается за плитой толкателя в районе кнопки останова. Монтажные принадлежности, входящие в поставку, обеспечивают легкость установки концевого датчика Thinswitch.

За счет наличия проводов длиной 1,80 м с оголенными и покрытыми слоем олова концами, датчик готов к установке без необходимости каких-либо модификаций. Стандартная номинальная температура в 79 °С позволяет применять его в большинстве случаев формования. Для подтверждения способности к длительной надежной работе, выполнялось тестирование качества на протяжении 10 миллионов циклов.

Концевой датчик Thinswitch купить для пресс-форм и штампов

Концевой датчик Thinswitch купить для пресс-форм и штампов

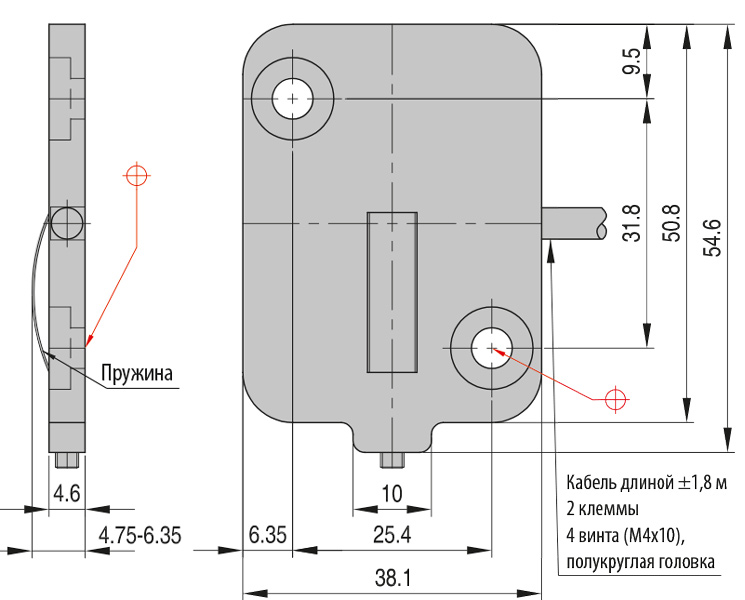

Концевой датчик Thinswitch чертеж стоимость

Датчик концевой DME Thinswitch TSW2220 EU

Технические характеристики концевого датчика DME Thinswitch TSW2220 EU

Характеристика Значение
Переменный ток 48 В 1 А резист. / 1 А индукт.
Постоянный ток (нормальные условия) 40 В 1 А резист. / 1 А индукт.
Максимальная температура до 79 0C
Переключение Однополюсный переключатель на два направления
Материал корпуса Полиамид армированный стекловолокном
Материал пружины Нержавеющая сталь
Задняя крышка Полиэфирная пленка
Выводы проводов Трехжильный экранированный кабель 0,5 мм , длина 1,8 м, концы зачищены и облужены.
Класс безопасности IP 31

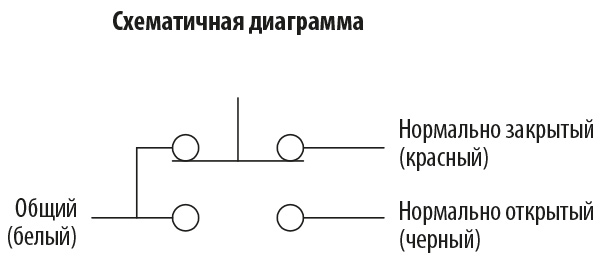

Схематичная диаграмма работы концевого датчика DME Thinswitch

Схематичная диаграмма работы концевого датчика DME Thinswitch

Концевой датчик Thinswitch™ разработан для применения в маломощных защитных цепях управления. Он не предназначен для отключения больших нагрузок силовых приборов.

Концевой датчик DME Global Thinswitch® TSW2222

Концевой датчик разработан специально для применения в пресс-формах для литья под давлением с 3 мм и 4-мм опорными штифтами, для контроля того, что узел плиты толкателя полностью вернулся обратно, перед тем как форма закроется после выталкивания детали.

Монтаж датчика осуществляется с применением единых монтажных отверстий, или специального кронштейна (включенного в поставку), позволяющего датчику вернуться на свое место от края формы без необходимости разбора формы.

Полиуретановый колпачок и изоляция провода предохраняют внутренний механизм выключателя от попадания воды или масла, за счет чего продлевается срок службы датчика.

Надежность – более 14 миллионов циклов без сбоя.
Предотвращает дорогостоящий ремонт формы и доводит до максимума доступное машинное время.
Может использоваться при температурах окружающей среды до 80°С.
Однополюсное переключение, с использованием золоченых внутренних контактов для надежной работы.
Поставляется с проводами (28 размера, витые) и двужильными экранированными кабелями длиной 2 м.

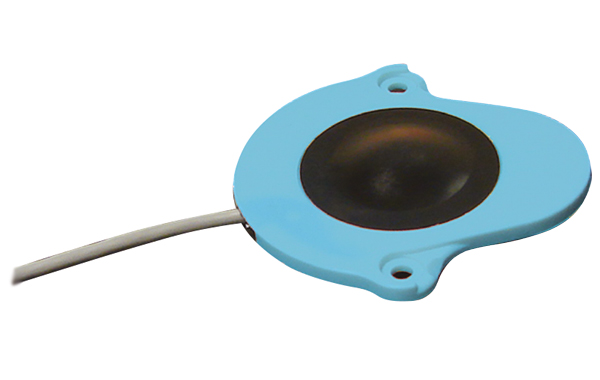

Купить концевой датчик DME Global Thinswitch® для пресс-форм и штампов TSW2222

Купить концевой датчик DME Global Thinswitch® для пресс-форм и штампов TSW2222

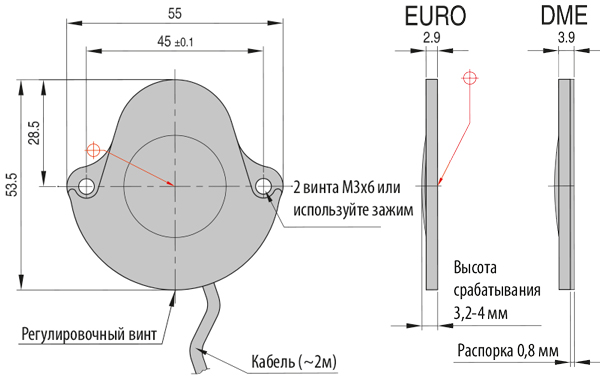

 Датчик концевой DME Global Thinswitch® от компании DME стоимость цена

Датчик концевой DME Global Thinswitch® от компании DME


Технические характеристики концевого датчика DME Global Thinswitch® TSW2222

Характеристика Значение
Номинальный ток (резистивный) при 24 В постоянного тока:
мА °C
100 30
90 50
80 68
70 80
Не предназначено для индуктивных нагрузок

Переключение Однополюсный переключатель на два направления
Материал корпуса Нейлон, армированный стекловолокном
Материал купола Полиуретан
Задняя крышка Полиэфирная плёнка
Максимальная температура до 80 0C

Схематичная диаграмма работы концевого датчика DME Global Thinswitch® TSW2222

Схематичная диаграмма работы концевого датчика DME Global Thinswitch® TSW2222

Примеры установки концевых датчиков DME

 Пример установки концевого датчика DME Thinswitch TSW2220 EU

Пример установки концевого датчика DME Thinswitch TSW2220 EU

 Датчик концевой DME Global Thinswitch® от компании DME стоимость цена

Пример установки концевого датчика DME Global Thinswitch® TSW2222
