Термопластавтоматы SONLY TSF9

Новая серия энергосберегающих сервоприводных термопластавтоматов SONLY F9-SUPERSONIC с усилием смыкания от 100 до 550 тонн и объемом впрыска от 134 до 2486 см³, включающая в себя девять моделей. Разработана в 2022 году китайской компанией NINGBO SONLY MACHINERY INDUSTRY AND TRADE CO. LTD на основе концепции, основной целью которой является «Одна машина для многоцелевого использования, снижения затрат и повышения эффективности».

Термопластавтоматы SONLY F9-SUPERSONIC имеют новый внешний вид, компактную структуру и более высокую производительность по сравнению с литьевыми машинами SONLY серии U-TS.

Термопластавтоматы серии F9 отличаются высокой эффективностью энергосбережения, точностью и стабильностью, передовым дизайном, безупречной работой, превосходным качеством изготовления оборудования.

Термопластавтоматы SONLY F9-SUPERSONIC позволяют легко адаптировать их к широкому спектру индивидуальных ситуаций, значительно повысить производительность и гибко реагировать на вызовы рынка.

Рекомендуются клиентам, которые не удовлетворены «узкими и негибкими» специальными машинами для литья пластмасс под давлением.

Модельный ряд термопластавтоматов SONLY серия F9

Отличия термопластавтоматов серии SONLY F9-SUPERSONIC

• Высокая точность деталей.

- Короткий срок их изготовления на собственном производстве, постоянные исследования и внедрение инноваций;

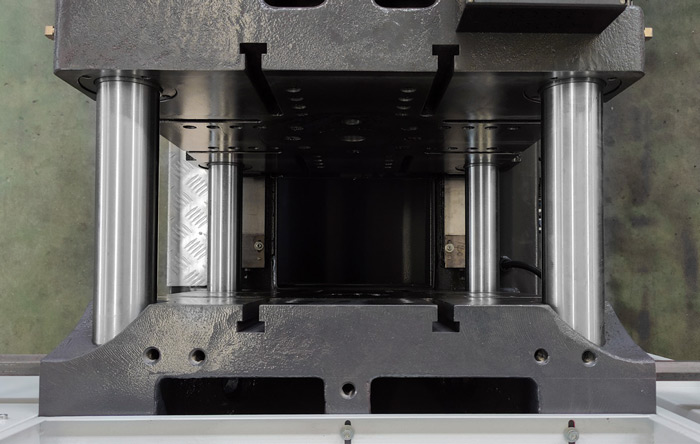

• Сверхжесткая конструкция подвижной плиты.

- Исключает деформацию плиты, повышает точность движения пресс-формы;
- Уменьшает износ формы и обеспечивает её идеальную защиту;
- Опорная весовая нагрузка на плиты машины увеличена на 15%.




• Оптимизированные параметры и распределение усилий коленно-рычажного механизма.

- Гарантируют прочность, долговечность, устойчивость и надежность всей машины.




• Увеличенное по ширине расстояние между колонн.

- Позволяет устанавливать на машину пресс-формы больших габаритных размеров; Удобно для литья изделий с увеличенной площадью проекции и небольшим весом.




• Наличие европейского интерфейса Euromap12 и крепежных отверстий на плите термопластавтомата SONLY F9.

- Позволяет легко установить и подключить робот для съема деталей.




• Энергосберегающая сервосистема третьего поколения.

- Позволяет достичь максимального давления в гидросистеме 17,5 МПа за 0,027 секунды;
- Повышает эффективность производства за счет экономии 30-80% электроэнергии по срав-нению с традиционной гидравлической системой;
- Сокращает общее время цикла на 2-3 секунды по сравнению с обычной машиной.




• Обновленная конструкция тормоза масляного контура открытия и закрытия пресс-формы.

- Обеспечивает более точное конечное положение открытия формы ≤ 1,0 мм.

• Внутренний масляный контур нового дизайна.

- Включает в себя многоступенчатую систему фильтрации масла;
- Гарантирует быструю и стабильный работу машины.

• Гибкие шланги высокого давления.

  - Отсутствие сварных соединений в гидравлике предотвращает утечку масла;






• Увеличенная мощность серводвигателя масляного насоса позволяет повысить эффективность производства за счет сокращения времени цикла литья и значительного расширения возможностей процесса формования;
• Автоматическая смазка коленно-рычажного механизма и направляющих.

- Автоматический насос для тонкой смазки;
- Централизованная распределительная система.




• Сбалансированная двухцилиндровая конструкция узла впрыска.

- Обеспечивает стабильное, равномерное и сильное прилегание сопла к форме, стабильную инжекцию и хорошее уплотнение;
- Эффективно предотвращает утечку расплава полимера





• Специальный шнек.

- Специальная конструкция шнека улучшает эффективность и скорость пластикации.




• Верхняя линейная направляющая двухуровневой конструкции узла впрыска.

- Позволяет снизить сопротивление трению, повысить стабильность и точность впрыска;
- Улучшить воспроизводимость продукции в пределах 0,5%;
- Увеличить скорость впрыска на 10-40%, при низком уровне шума.

• Нижняя линейная направляющая

- Имеет стандартную конструкцию и увеличенную длину для удобства замены шнека.




• Устройство поворота узла впрыска на 30 градусов.

- Предоставляет пользователю удобно и быстро заменить шнек в материальном цилиндре.




• Специальная компьютерная система управления Techmation-2.

- Кнопочная панель управления с многоязычным рабочим экраном;
- Интуитивно понятное и простое управление, открытая платформа программирования;
- Возможна установка мультисенсорного экрана высокого класса, способного поддерживать различные протоколы интерфейса данных и предоставлять облачный сервис для удаленной помощи и обслуживания (опция).




• В качестве дополнительной опции возможна установка мультисенсорного экрана высокого класса, способного поддерживать различные протоколы интерфейса данных и предоставлять облачный сервис для удаленной помощи и обслуживания;
• Обновленная конструкция электрического шкафа термопластавтомата SONLY F9.

- Стала более гибкой и удобной для пользователя благодаря применению водо- и пылене-проницаемых герметичных электрических коробок, использованию компонентов всемирно известных брендов и раздельной проводки силовых цепей и цепей управления;
- Обеспечивает надежную работу оборудования, точность управления и удобство использования.

Сравнительная таблица термопластавтоматов U-TS и F9-SUPERSONIC

Многоцелевые термопластавтоматы серии SONLY F9-SUPERSONIC являются высококачественным производственным оборудованием, обеспечивают экологичное, энергосберегающее и устойчивое развитие во многих отраслях, таких как, упаковка, логистика и защита окружающей среды, строительство, бытовая техника, автозапчасти, электроника и предметы первой необходимости, помогая своим Пользователям снижать затраты, повышать эффективность и усиливать конкуренцию.

Примеры использование термопластавтоматов SONLY F9-SUPERSONIC

Стандартная комплектация горизонтальных термопластавтоматов SONLY F9

Узел смыкания

• Пятиточечный двойной коленно-рычажной зажимной механизм;
• Многоступенчатое управление скоростью открытия / закрытия пресс-формы, давлением и положением;
• Функция автоматической настройки;
• Функция защиты пресс-формы при смыкании с низким давлением;
• Точный датчик для контроля положения зажима/выталкивания;
• 2-ступенчатый толкатель вперед/назад;
• Различные настройки движения толкателя;
• Гидравлическое устройство регулировки высоты пресс-формы с зубчатым приводом;
• Широкоформатные плиты с Т-образными пазами;
• Механические и электрические устройства безопасности;
• 2 воздушных клапана
• 2 гидравлических клапана

Узел впрыска

• Азотированный шнек и материальный цилиндр;
• PID регулирование температуры сопла;
• Автоматическое обнаружение сбоев впрыска и пластификации;
• Выбираемый режим всасывания до или после набора дозы;
• Многоступенчатый ПИД-регулятор температуры материального цилиндра (от 4 до 7 ступеней);
• 6-ступенчатое управление скоростью впрыска /давлением впрыска/положением шнека;
• 5-ступенчатое управление выдержкой под давлением /скоростью /давлением/временем выдержки;
• 3-ступенчатое управление пластикацией / скоростью /давлением/положением шнека;
• Электронный контроль положения шнека при впрыске;
• Система защиты от холодного старта;
• Низкоскоростной гидромотор с высоким крутящим моментом;
• Регулирование температуры материального цилиндра по замкнутому контуру;
• Механизм центровки сопла Устройство измерения скорости шнека.

Гидравлическая система ТПА SONLY F9

• Масляный фильтр на линии всасывания;
• Автоматическая регулировка давления и расхода в системе.

Электронная система

• Пневматический обдув формы;
• 1 вход/выход для функции проверки;
• Функция автоматического контроля остаточного тепла и автоматической настройки нагрева;
• Переключение удержания по времени / положению / управление по времени и положению;
• Независимая настройка вытягивания стержней;
• Электрические розетки: 3 фазы / 380В – 1 шт. и 1 фаза / 220В – 1 шт.;
• Функция блокировки данных режима литья Многоязычный рабочий дисплей 12-дюймов.

В стоимость термопластавтомата SONLY F9 входит следующий комплект запасных частей и принадлежностей

• Ящик с инструментами - 1 комплект;
• Регулируемые виброопоры для установки машины - 1 комплект;
• Зажимы для пресс-форм - 1 комплект (8 шт.);
• Сопло удлиненное - 1 шт. ;
• Нагреватель сопла - 1 шт.;
• Нагреватель материального цилиндра - 1 шт.

Также мы предлагаем купить горизонтальный ТПА SONLY оснащенный дополнительным оборудованием: челлером, вакуумным загрузчиком, бункер-сушилкой, термостатом для пресс-форм, дробилкой для пластмассы и т.д. Наши специалисты имеют большой опыт в подборе вспомогательного оборудования. Таким образом вы купите термопластавтомат с комплектом "под ключ", полностью готовый для производства пластиковых изделий.
