Экструзионно-выдувные машины

Полые изделия, такие как: канистры, флаконы, пластиковые бутылки, баллоны, бочки и т.д. изготавливаются экструзионной выдувным методом. Они широко применяются для фасовки различных жидкостей в пищевой, фармацевтической, химической и других отраслях промышленности. В автомобилестроении экструзионно-выдувные машины применяется для изготовления топливных баков, бачков для жидкостей, воздуховодов, детских кресел и т.д.

Принципы работы выдувных машин

Экструзионно-выдувная машина имеет двухстадийный принцип работы. На первой стадии из расплавленного полимерного сырья создаётся заготовка в виде «чулка». На второй происходит раздувание заготовки сжатым воздухом высокого давления в специальной пресс-форме до необходимого размера и формы. После остывания изделия, при необходимости, происходит срезание облоя специальным оборудованием или вручную.

Выдувная машина имеет следующие основные компоненты:

  • Экструдер с экструзионной головкой;
  • Система смыкания с пресс-формой;
  • Выдувное устройство с компрессором;
  • Система контроля толщины стенки изделия, так называемый Паризон-контроль (опция). Используется для оптимизации толщины стенки и геометрической формы изделия. Позволяет снижать расход полимерный материал, снижать время охлаждения, а значит и цикл производства;
  • Система автоматической обрезки облоя (опция).

Наша компания предлагает выдувные машины TONVA

TONVA Plastics Machine Со., Ltd. является одним из крупнейших производителей экструзионно-выдувных машин и пресс-форм в Китае. Предприятие было основано в 1993 году. Его команда экспертов специализируется на производстве экструзионно-выдувных машин для пластика более 25 лет.

Благодаря высокому качеству оборудования, оперативному сервисному обслуживанию и высокой репутации компания TONVA реализует ежегодно более 400 экструзионно-выдувных машин. География продаж распространяется не только на внутренний рынок Китая, но и на более чем 120 стран. Компания фокусируется на инновациях и год за годом инвестирует в передовые технологии. Высокое качество оборудования и услуг компании TONVA подтверждено сертификатом ISO9001 и стандартами CE, SGS, BV. Компания TONVA также является китайским национальным высокотехнологичным предприятием с 2015 года.

Оборудование TONVA находит широкое применение в производстве различных пластмассовых изделий: игрушки, химические контейнеры, фармацевтические флаконы, агрохимические ёмкости, детали автомобилей, упаковка для продуктов питания и бытовой химии. Детали, изготавливаемые на машинах TONVA, могут иметь объём от 3 мл до 5000 л.

Компания «ВИВТЕХ» является эксклюзивным представителем компании TONVA Plastics Machine Со., Ltd. на территории России и стран СНГ. Мы предлагаем экструзионно-выдувные машины отличного качества, которое соответствует мировым стандартам. Нашей главной целью является комплексный подход к выполнению поставленной задачи. Мы предоставляем весь спектр услуг начиная с оперативного и корректного подбора оборудования, заканчивая поставкой, пуско-наладочными работами, гарантийным и послегарантийным обслуживанием.

Для увеличения производительности выдувная машина может быть оснащена установкой для заморозки сжатого воздуха BLUE AIR. Подробнее.

Выдувные машины TONVA для небольших изделий. Технические характеристики

Модель TVHD-1L TVHD-2L
TVHD-3L
TVHD-5L
TVHD-12L
Материал PE/PP/PA/PVC/PETG/ABS/PS/EVA/TPU и т. п.
Максимальный объем, л 1 2 3 5 12
Диаметр шнека, мм
55 65 70 80 90
Отношение длина/диаметр шнека 23:1 25:1 25:1 23:1
25:1
Пластификация, кг/ч 55 70 75 95 120
Количество зон нагрева шнека, шт 4 5 5 6 6
Мощность нагрева шнека, кВт 7 15 18 20 23
Усилие смыкания, кН 50 80 90 100 125/180
Мощность нагрева экструзионной головки, кВт
1,5 2,0 2,5 3,0 6,5
Количество зон нагрева экструзионной головки, шт 3 3 3 3 9
Максимальный размер экструдируемого рукава, мм 80 90 120 150 200
Диапазон открытия плит, мм 160-310 160-360 180-380 230-480 250-550
Мощность мотора масляного насоса, кВт 7,5 11 11 15 18
Мощность мотора привода шнека, кВт 7,5 15 18,5 22 30
Давление воздуха, МПа 0,6 0,6 0,6 0,6 0,8
Потребление воздуха, м3 0,4 0,4 0,6 0,8 0,8
Габаритные размеры (Д×Ш×В), м 2,7х1,6х1,9 3,5х2,0х2,0 3,6х2,0х2,0 3,8х2,1х2,1 4,6х4,4х2,2
Вес, т 4,2 6,5 6,8 7,8
13

Выдувные машины TONVA для средних и крупных изделий. Технические характеристики

Модель TVHD-20L TVHD-30L
TVHD-90L
TVHD-500L
TVHD-3000L
Материал PE/PP/PA/PVC/PETG/ABS/PS/EVA/TPU и т. п.
Максимальный объем, л 20 30 90 500 3000
Диаметр шнека, мм
70 80 90 120 150
Отношение длина/диаметр шнека 25:1 25:1 25:1 25:1
28:1
Пластификация, кг/ч 90 100 120 150 300
Количество зон нагрева шнека, шт 4 4 5 7 9
Мощность нагрева шнека, кВт 10 12 17 35 48
Усилие смыкания, кН 250 250 300 1300 2200
Мощность нагрева экструзионной головки, кВт
20 30 50 70 120
Количество зон нагрева экструзионной головки, шт 5 5 5 6 8
Максимальный размер экструдируемого рукава, мм 80 90 120 150 200
Диапазон открытия плит, мм 300-850 350-900 450-1150 900-2100 1300-3400
Мощность мотора масляного насоса, кВт 15 15 18,5 37 55
Мощность мотора привода шнека, кВт 33 30 37 110 132
Давление воздуха, МПа 0,6 0,6 0,6 0,6 0,8
Потребление воздуха, м3 0,4 0,4 0,6 0,8 0,8
Габаритные размеры (Д×Ш×В), м 4,7х2,7х3,7 4,9х2,8х3,8 6,0х3,0х4,2 7,6х3,3х3,5 12х6,5х7,5
Вес, т 8,5 10 90 120
150

Преимущества экструзионно-выдувных автоматов TONVA

Выдувная машина TONVA - это надежное, высокопроизводительное оборудование с малым электропотреблением и невысокой ценой. Гидравлическая система собрана из компонентов производства ведущих производителей со всего мира. Выдувная машина имеет микропроцессорную систему, которая позволяет контролировать все технологические параметры производственного цикла. Специальная конструкция шнека обеспечивает высокую степень гомогенизации полимерного расплава, который снижает вероятность внутренних дефектов в изделии, а также прочности и видовым показателям. Кроме оборудования мы можем разработать изготовить и поставить для вас необходимые пресс-формы. Для этого достаточно чертежа или образца изделия.

Отдельной специализацией компании является разработка и изготовление машин с многослойной экструзией. TONVA может производить эктрузионно-выдувные машины для изделий, которые могут иметь до шести слоёв. В последние время большой популярностью пользуются так называемые гибридные машины, которые имеют электрические узлы смыкания и электрические узлы перемещения станций. Использование данных машин позволяет не только экономить электроэнергию, но и добиваться высокой точности, стабильности и эффективности.

Если вы хотите купить экструзионно-выдувную машину для производства тары, но затрудняетесь с выбором, то наши специалисты помогут подобрать выдувной аппарат по оптимальной цене и производительности. Также наша компания занимается запуском и обслуживанием экструзионно-выдувных машин TONVA.

Экструзионно-выдувная машины TONVA для канистр

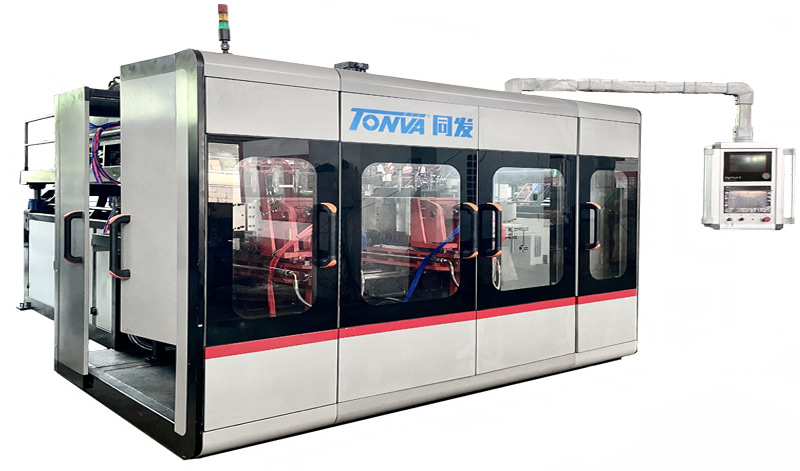

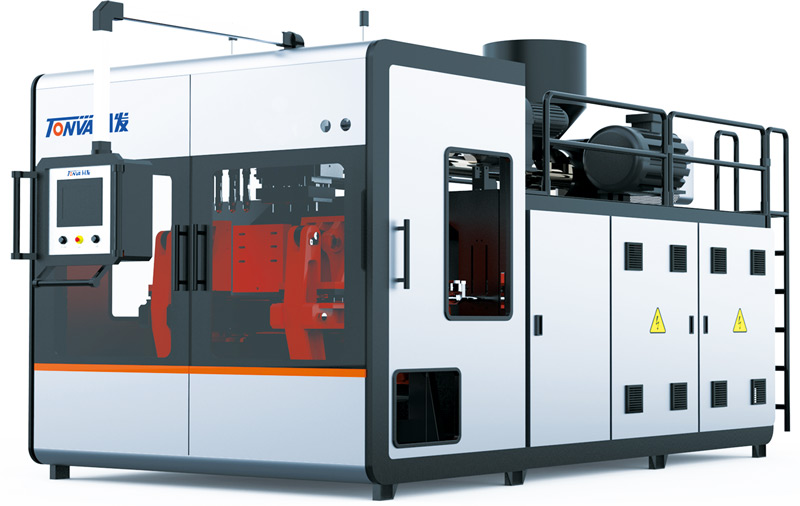

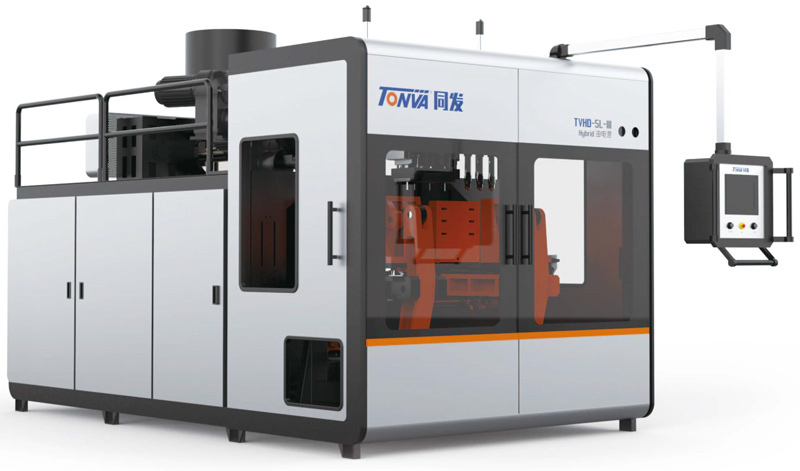

Экструзионно-выдувной автомат TONVA

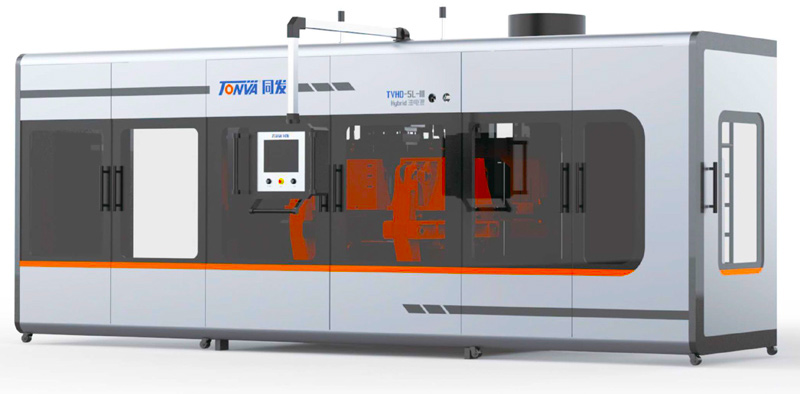

Экструзионно-выдувной автомат TONVA

Примеры изделий изготавливаемых на экструзионно-выдувном оборудовании TONVA

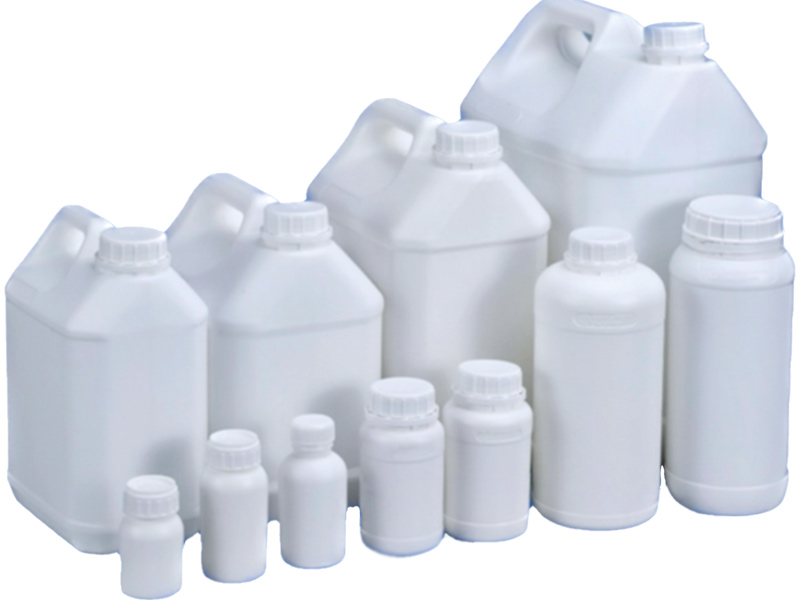

Канистры флаконы Tonva

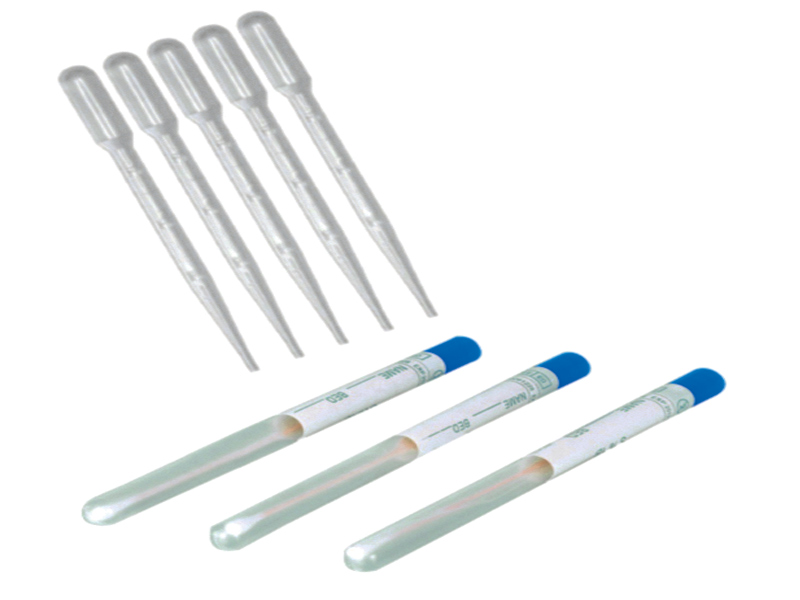

Медицинские изделия Tonva
Игрушки Tonva

Манекены Tonva
Игрушки

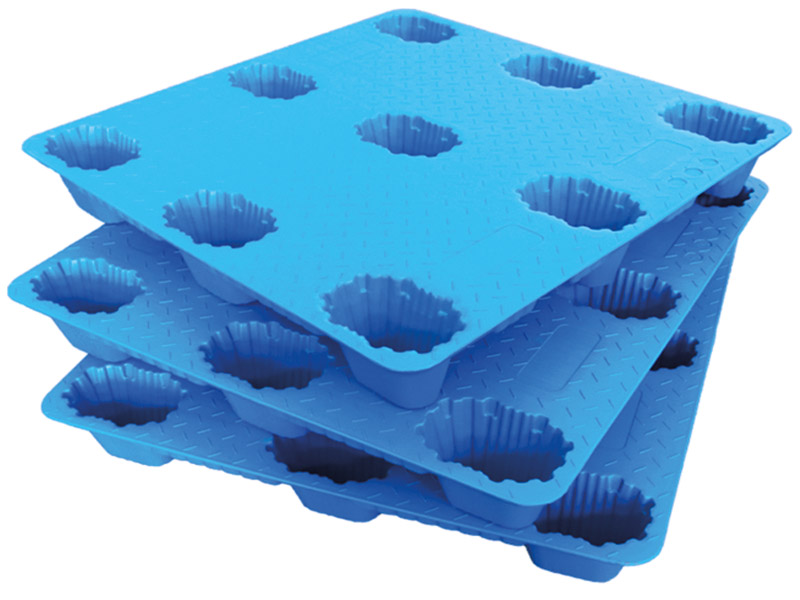

Паллеты

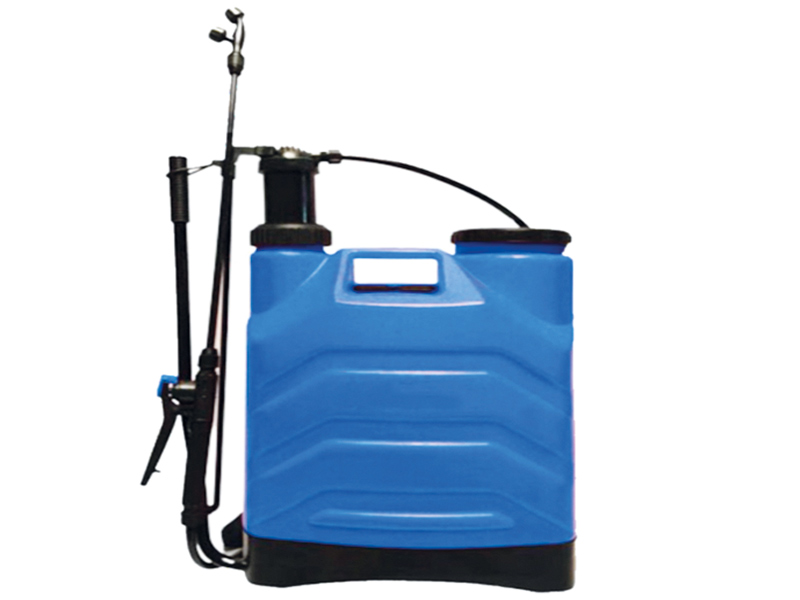

Опрыскиватель

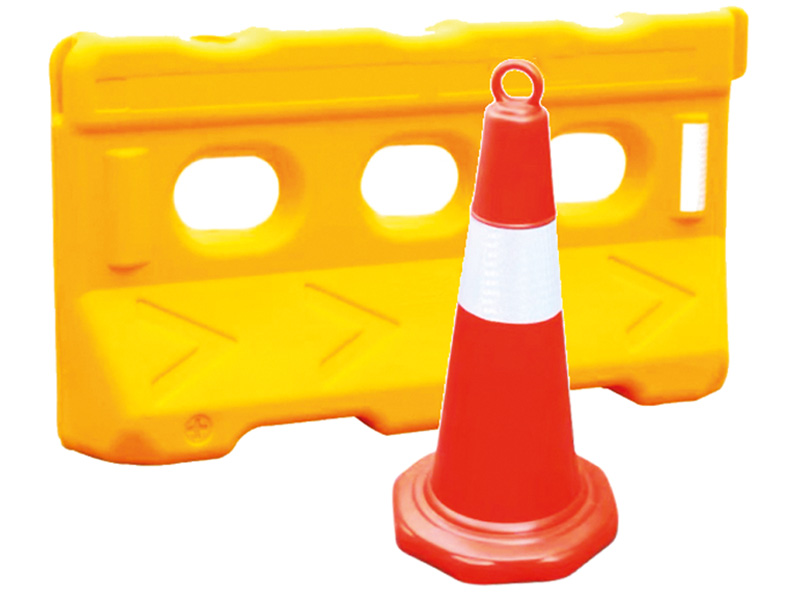

Дорожные знаки TONVA

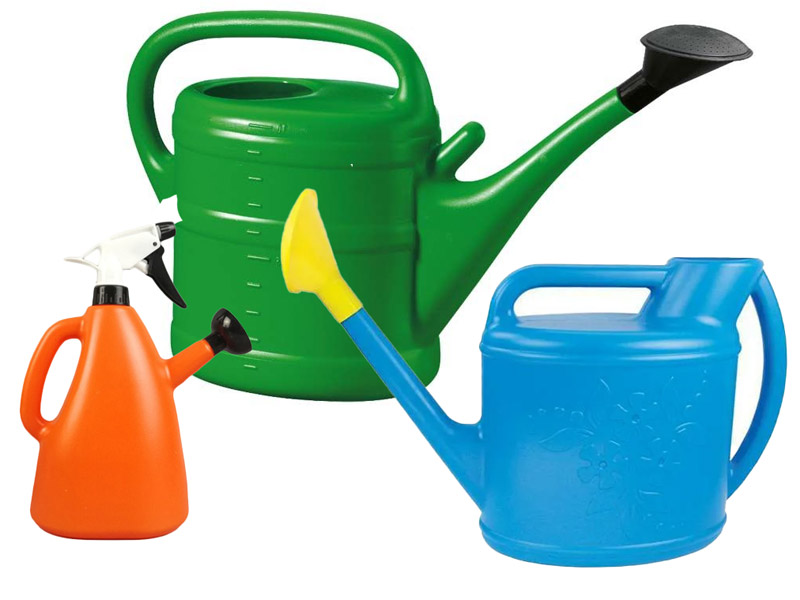

Лейки

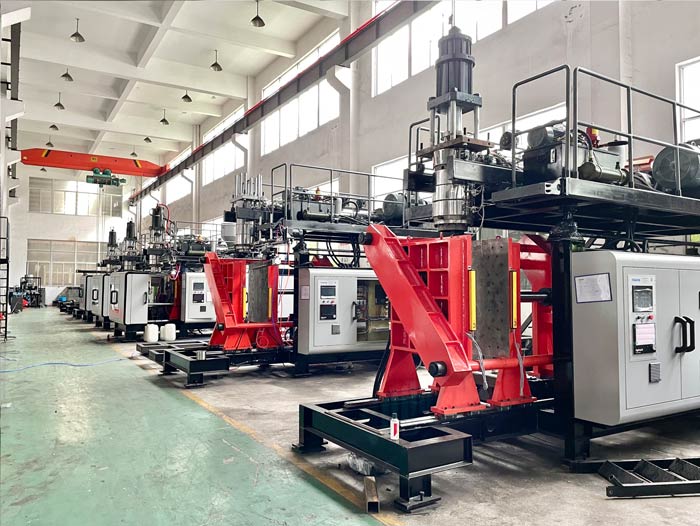

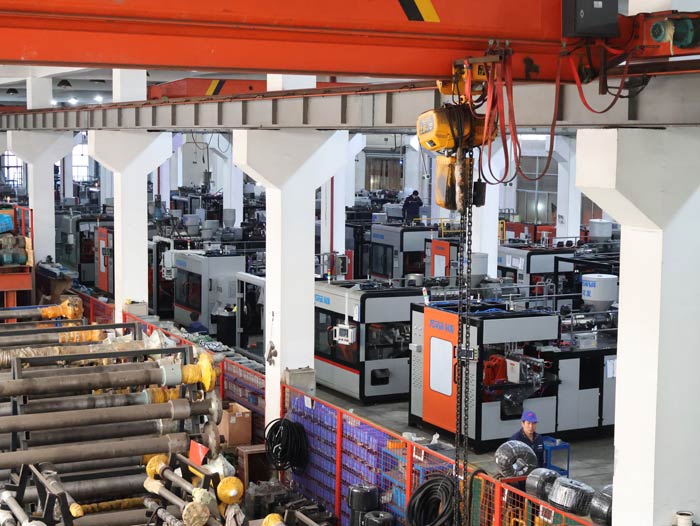

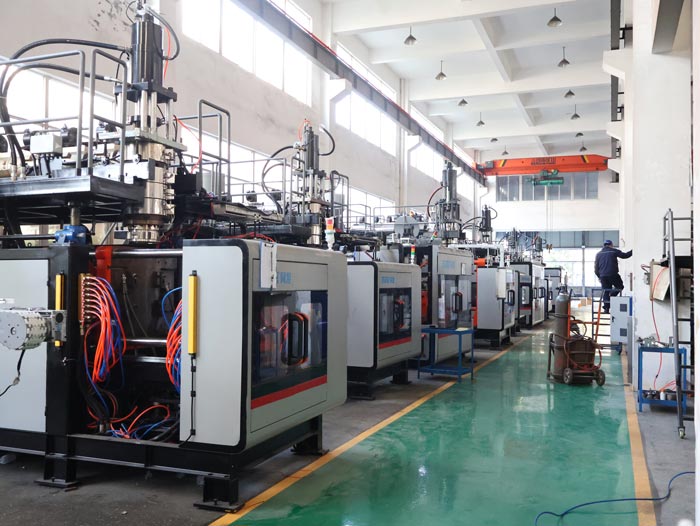

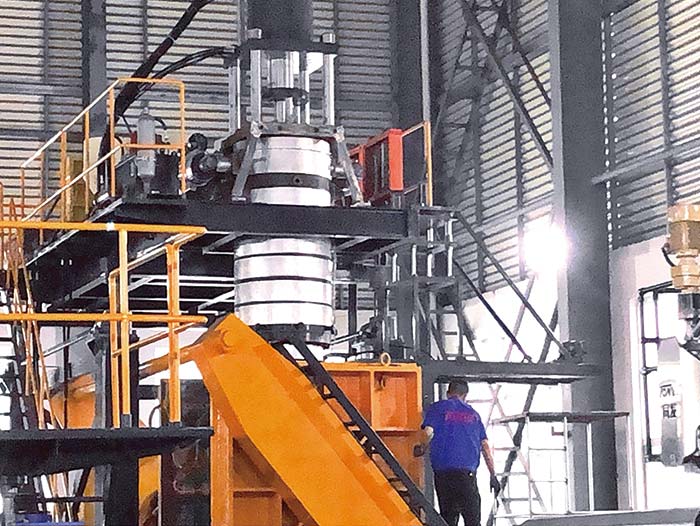

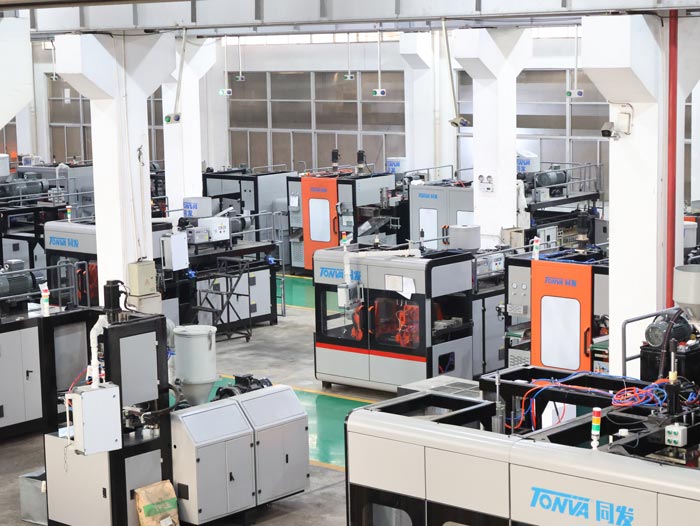

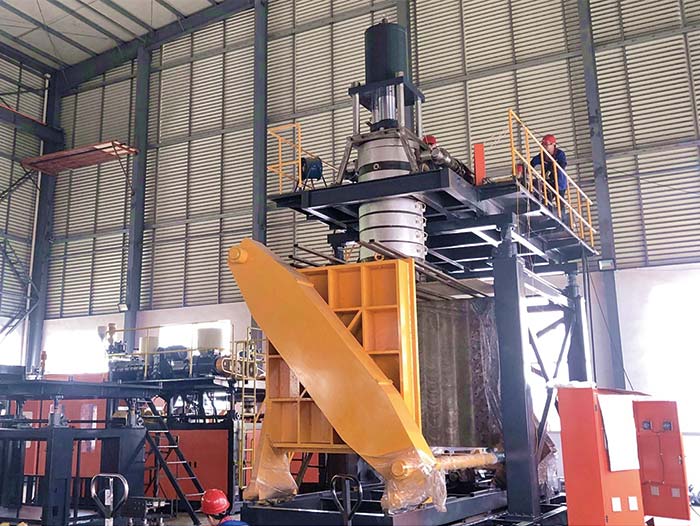

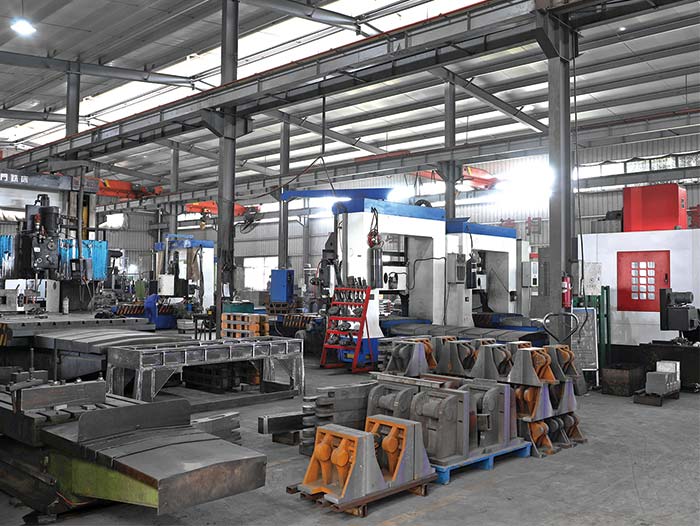

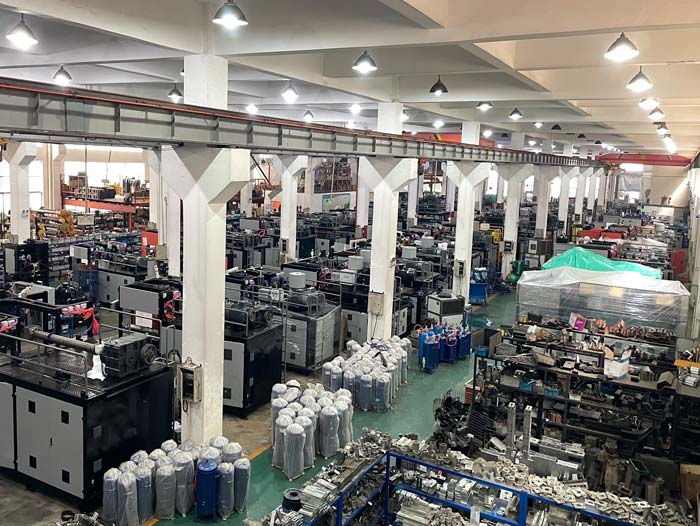

Фото завода TONVA. Купить это эуструзионно-выдувную машину вы можете в компании ВИВТЕХ.


Завод Tonva
Завод Tonva

Завод Tonva
Завод Tonva

Завод Tonva
Завод Tonva

Завод Tonva
Завод Tonva
