Горизонтальный термопластавтомат для литья жидкого силикона Mega Tech серии H исполнение LSR

Мини-ТПА Mega Tech созданы для литья очень мелких и даже микроскопических деталей, которые требуют особо высокой точности литья с наименьшими вложениями в оборудование. Mega Tech идеально подходит для наработки партий с минимальными затратами ресурсов. Чтобы снизить стоимость пресс-форм, на машине сделаны компактные плиты крепления. Кроме этого, данный тип ТПА может быть экономически оправдан в тех случаях, когда размеры партии не оправдывают производство нескольких пресс-форм, в таком случае можно только заменить недорогие матрицы, что приводит к реальному снижению затрат.

Термопластавтоматы Mega Tech LSR специально предназначены для литья силиконовой резины. Особенности данной версии заключаются в специально конструкции узла впрыска, т.к. технология производства изделий из силикона противоположна технологии производства деталей из термопластов.

В качестве сырья используется двухкомпонентный жидкий силикон. Компоненты А и В находятся в специальных картриджах, которые помещаются в специальный загрузчик-дозатор. Объем катриджа 20л. Для окрашивания изделий на загрузчик-дозатор силикона устанавливается специальный дозатор суперконцентрата.

Под действием сжатого воздуха силикон подается в охлаждаемую камеру смешения узла впрыска термопластавтомата Mega Tech. Затем, происходит впрыск силиконовой смеси в литьевую пресс- форму. В отличии, от производства изделий из термопластов, где пресс-форма как правило охлаждается, при производстве изделий из силикона – впрыск производится в нагретую пресс-форму. В конструкции термопластатомата предусмотрены два нагревателя для подогрева подвижно и неподвижной части пресс-формы.

ТПА может оснащаться роботом

 мини-термопластавтомат мини-тпа Mega Tech LSR для литья силикона

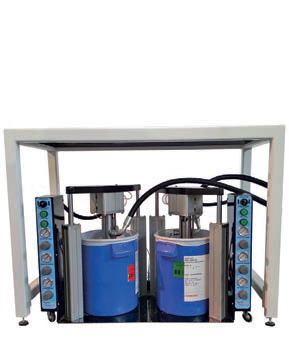

Загрузчик-дозатор силикона
объемом 20 л

 мини-термопластавтомат мини-тпа Mega Tech LSR для литья силикона

Загрузчик-дозатор установленный под столом для термопластавтоматом Mega Tech LSR

 Сопло термопластавтомата MegaTech LSR для литья силикона

Сопло термопластавтомата MegaTech LSR для литья силикона

 Робот для ТПА Mega Tech LSR (опция)

Робот для ТПА Mega Tech LSR (опция)

Технические характеристики мини-тпа Mega Tech LSR для литья силикона

Модель H7/18 LSR H10/18-1 LSR
Усилие запирания кН 70 100
Объем впрыска см3 18,5 18,5
Скорость впрыска мм/с 66 66
Усилие впрыска
кН 27 39
Диаметр плунжера
мм 13 13
Давление впрыска бар 1034
1477
Усилие открытия кН 16,5 23,6
Минимальная толщина пресс-формы мм 70 70
Максимальная толщина пресс-формы мм 130 130
Мин./макс. открытие пресс-формы мм 60/190 60/190
Усилие выталкивателя кН 6800 9812
Ход выталкивателя мм 54 54
Объем бака л 26 26
Мощность кВт 3 3,8
Электроподключение В/Ф/Г 400/3/50 400/3/50
Габаритные размеры (HxLxP) мм 760х1290х560 760х1290х560
Вес кг 250 250

Присоедиенительные размеры плит термопластавтомата Mega Tech

Присоедиенительные размеры плит мини-термопластавтомата мини-тпа Mega Tech

Размеры перемещений рабочих узлов мини-ТПА Mega Tech

Размеры перемещений рабочих узлов мини-ТПА Mega Tech

Габаритные размеры пресс-форм мини-ТПА Mega Tech

Размеры перемещений рабочих узлов мини-ТПА Mega Tech
