Полностью электрический мини-термопластавтомат Mikel
Полностью электрический термопластавтомат для микро-литья пластмасс под давлением. Обладает небольшими габаритами, обеспечивает высокую точностью и скорость литья, использует обычные пакеты пресс-форм, имеет низкий уровень энергопотребления. Термопластавтомат Mikel оснащен сверхскоростным и высокопроизводительным двухъядерным процессором, вычислительной скоростью 0,13ГГЦ, системой сервоуправления, цифровой технологией MECHATROLINK-bus.
Основные преимущества термопластавтоматов Mikel:
- Движущиеся части приводятся в действие сервоприводом, использующим шину MECHATROLINK-II;
- 14-дюймовый цветной сенсорный дисплей;
- 200 циклов данных мониторинга качества (цикл / доза материала / время впрыска /давление);
- Сигнализация и автоматическое выключение;
- ПИД-регулятор температуры; Электрический нагрев и контроль температуры пресс-формы;
- Регулируемая рабочая скорость машины;
- 3х-точечный узел запирания пресс-формы;
- Четырехступенчатое давление смыкания;
- Четырехступенчатая скорость смыкания;
- Четырехступенчатый впрыск;
- Функция автоматической регулировки формы (усилие зажима пресс-формы автоматически настраивается при нагревании пресс-формы);
- Автоматическая смазка подвижных частей механизма смыкания;
- Настройка скорости и крутящего момента шнека; Программа очистки;
- Высокоточное измерение положений впрыска и смыкания;
- Замкнутый контур управления сервоприводом давления и высокоточным датчиком нагрузки;
- Защита от крутящего момента винта;
- Интерфейс на нескольких языках;
- Память на 100 режимов;
- Счетчик готовых изделий в соответствии с производственной партией;
- Канал Ethernet: modbus TCP;
- Встроенный интерфейс управления сушилкой-загрузчиком (опция), а так же роботом для удаления готовых изделий и литников (опция);
- Удаленный доступ, управление через смартфон (опция).
Технические характеристики электрического мини-тпа Mikel
| Модель | UM-7 | UM-12 | |
| Диаметр шнека | мм | 14 | 16 |
| Объем впрыска | см3 | 12 | 16 |
| Давление впрыска | бар | 2050 | 2050 |
| Скорость впрыска | мм/с | 330 | 500 |
| Усилие запирания | кН | 86 | 163 |
| Толщина пресс-формы мин./макс. | мм | 140/200 | 150/220 |
| Максимальное открытие пресс-формы | мм | 135 | 135 |
| Усилие выталкивания | кН | 5,5 | 5,5 |
| Ход выталкивателя | мм | 70 | 70 |
| Скорость шнека | об/мин | 450 | 450 |
| Расстояние между колоннами (Ш х В) | мм | 167 х 155 | 208 х 155 |
| Центрирующий фланец | мм | Ø55 | Ø55 |
| Электроподключение | В | 220 | 220 |
| Максимальная мощность |
кВт/ч |
3,5 | 5,5 |
| Потребляемая мощность | кВт/ч | 0,7 | 0,9 |
| Габаритные размеры (L х W х H (H1)) | мм | 1935 х 525 х 1350 (1750) | 2000 х 575 х 1400 (1800) |
| Вес | кг | 750 | 820 |
Размеры полностью электрического термопластавтомата Mikel
Габаритные размеры термопластавтомата Mikel

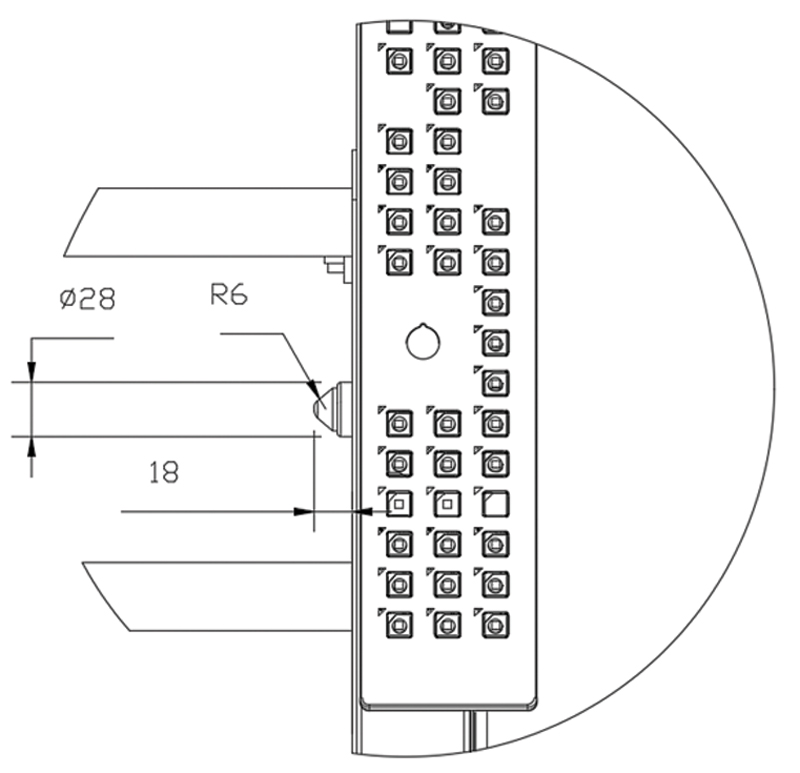

Размеры сопла термопластавтомата Mikel
Присоединительные размеры плит электрического мини-ТПА Milkel

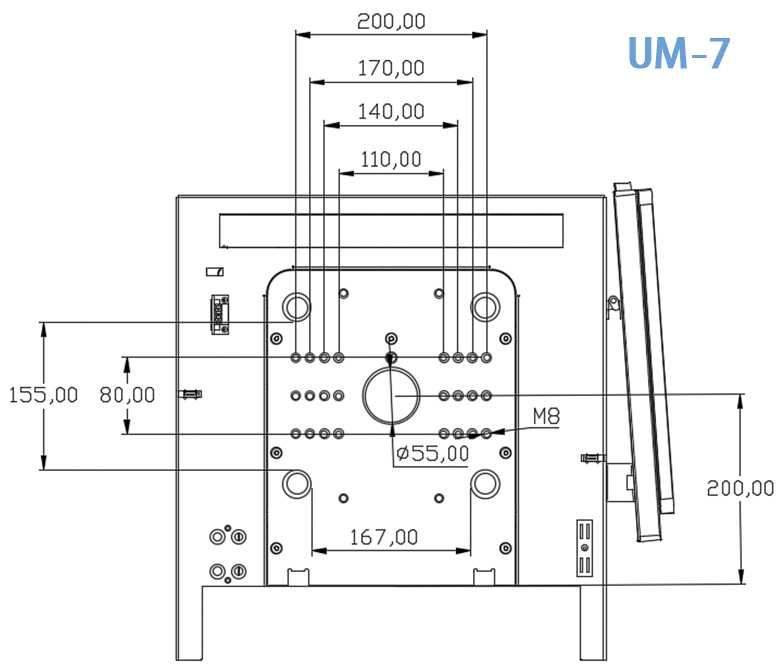

Размеры плит термопластавтомата Mikel UT-7
Размеры плит термопластавтомата Mikel UT-12
Сушилка – вакуумный загрузчик HAD-200L для электрического термопластавтомата Mikel
HAD-200L применяется для осушения негигроскопичного гранулированного сырья. Корпус блока управления сушилки выполнен из алюминиевого сплава, бункер из двухслойного оргстекла, рассеивающая труба из нержавеющей стали.
Особенности:
- Малый размер и вес;
- Энергосбережение;
- Автоматическая вакуумная загрузка.
| Модель | HAD-200L | |
| Емкость бункера | л | 2,5 |
| Максимальная температура |
°С |
200 |
| Расход воздуха |
л/мин |
1 |
| Производительность |
л/ч |
2 |
|
Электроподключение |
В | 220 |
| Сжатый воздух | мПа | 0,7 |
| Мощность | кВт | 0,7 |
| Габаритные размеры | мм | 245 х 182 х 600 |

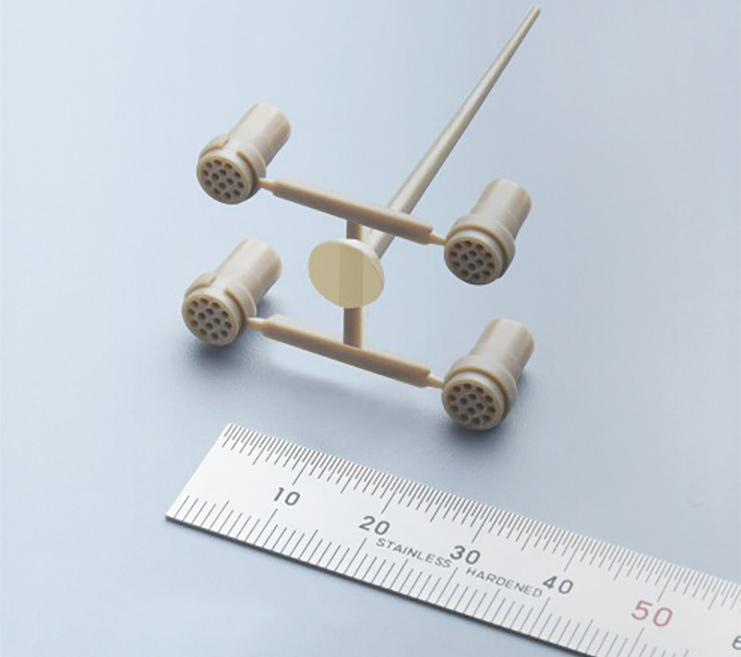

Примеры пластмассовых деталей изготовленных на электрическом мини-ТПА Milkel
