Прижимы для пресс-форм

Для фиксации пресс-форм к плитам термопластавтомата используются дератели / прихваты / прижимы / дуги.

В зависимости от модификации плит ТПА, возможны различные способы монтажа прижимов

Крепление в резьбовые отверстия плит ТПА
Крепление в Т-образный паз плит ТПА

Плохо закрепленная прессформа будет перемещаться при смыкании и раскрытии плит, что может быстро привести к серьезным повреждениям пресс-формы.

Также особое внимание необходимо уделять болтам. Они вставляются в резьбовое отверстие термопластавтомата или в Т-образный паз. Недостаточная фиксация прижима может подкосить пресс-форму, выводя её из положения, параллельного плитам. Поэтому болты необходимо закручивать согласно спецификациям, закрепляя прижимы на месте при помощи специальной гайки.

Прижимы подбираются в зависимости от веса пресс-формы, а также от присоединительных размеров плит ТПА. Обычно устанавливают 4 прижима на подвижную и 4 прижима на неподвижную плиту. Возможна установка дополнительных прижимов при сложной конструкции пресс-формы.

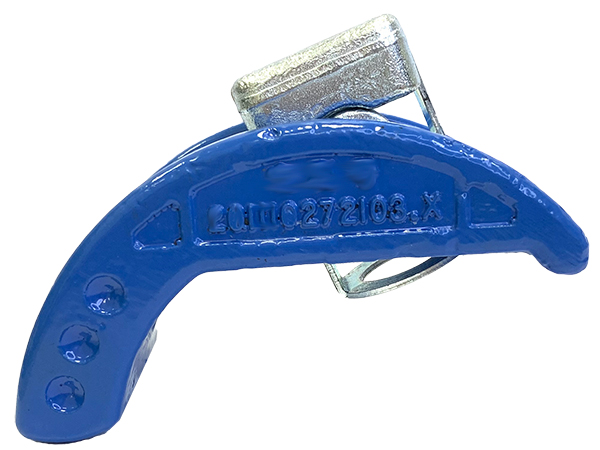

Прижимы для пресс-форм MCC

Прижимы для пресс-форм MCC

Прихваты для пресс-форм MCC

Держатели для пресс-форм MCC

Технические характеристики прижимов для пресс-форм MCC

Прижимы для прессфор пресс-форм термопластавтоматов стоимость

Модель	B	Длина шпильки, мм	L, мм	D, мм	H, мм	H1, мм	Ширина, мм
MCC M12-100	M12	100	100	12,5	50	10-35	53
MCC M16-110	M16	150	110	16,5	50	15-45	54
MCC M16-130	M16	150	130	16,5	65	15-50	60
MCC M16-150	M16	150	150	16,5	65	15-55	64
MCC M20-180	M20	175	180	20,5	100	20-60	78
MCC M20-200	M20	175	200	20,5	100	20-65	78
MCC M24-220	M24	230	220	24,5	110	20-70	92
MCC M24-240	M24	230	240	24,5	120	20-75	95
MCC M30-250	M30		250	30,5	125	20-80	105
MCC M30-270	M30		270	30,5	125	20-85	105
MCC M36-280	M36		280	30,5	150	30-100	130
MCC M36-300	M36		300	30,5	150	30-100	130

Прижимы для пресс-форм DME MCA

Для быстрого и надежного крепления матрицы и пуансона пресс-форм на плитах термопластавтомата ТПА, а также штампов мы предлагаем высококачественные прижимы для пресс-форм MCA и DMCA. Прихваты для пресс-форм изготавливаются из материала Ck 22/CuSn. Прижимы для пресс-форм на ТПА устанавливаются непосредственно в резьбовое отверстие плиты термопластавтомата или в Т-образный паз, посредством специальной крепежной гайки.

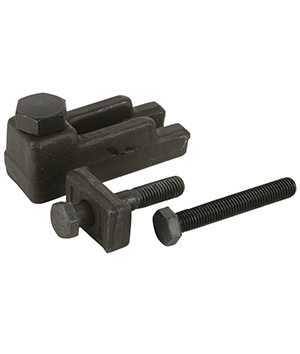

Прижимы для пресс-форм MCA

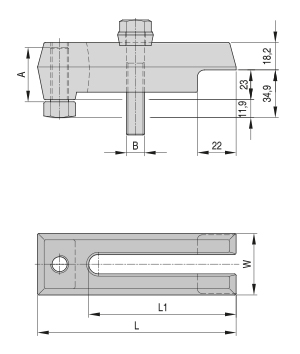

Прихваты для пресс-форм MCA4-4 - MCA 6-7

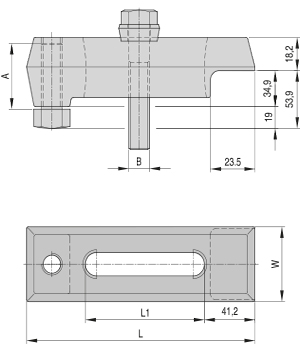

Держатели для пресс-форм MCA 8-95

Технические характеристики держателей для пресс-форм DME MCA

Модель	B (DIN 933)	A, мм	L, мм	L1, мм	W, мм
MCA44	HEX M12x80(DIN933)	38	106	72	41
MCA55	HEX M16x100(DIN933)	38	132	86	48
MCA57	HEX M16x100(DIN933)	38	178	127	48
MCA65	HEX M16x100(DIN933)	38	132	86	50
MCA67	HEX M16x100(DIN933)	38	178	125	50
MCA77	HEX M20x110(DIN933)	38	178	125	50
MCA895	HEX M24x120(DIN933)	50	241	135	67

Прижимы для пресс-форм DME DMCA

Материал Ck 22/CuSn

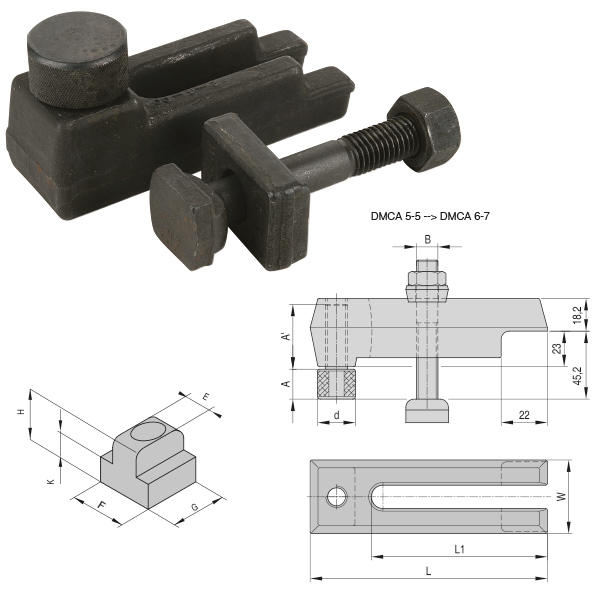

Прижимы для пресс-форм DMCA 5-5 - DMCA6-7

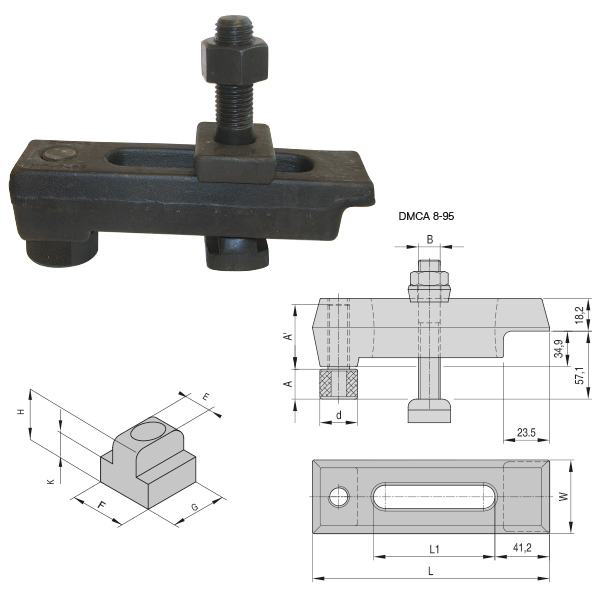

Прихваты для пресс-форм DMCA 8-95

Технические характеристики держателей для пресс-форм DME DMCA

Модель	B (DIN 933)	A, мм	K,мм	d, мм	L, мм	L1, мм	W, мм	E, мм	F, мм	G, мм	H, мм	K, мм
DMCA55	5/8”-11 x 4” 1/2	15,8	39	35	132	86	48	15,9	28,6	33,0	16,2	6,4
DMCA57	5/8”-11 x 4” 1/2	15,8	39	35	178	127	48	15,9	28,6	33,0	16,2	6,4
DMCA65	3/4”-10 x 4” 1/2	19,0	39	38	132	86	51	19,0	33,3	37,6	20,6	13,5
DMCA67	3/4”-10 x 4” 1/2	19,0	39	38	178	127	51	19,0	33,3	37,6	20,6	13,5
DMCA895	1” х 6	22,2	50	51	241	135	67	25,4	42,9	49,8	26,9	17,5

Высокопрочные прижимы для пресс-форм DME AC

Особенности:

Покрытой черной окисью для повышенной устойчивости к коррозии;
Более прочные и долговечные, чем мех. обработанные прижимы;
Кованная, высокопрочная закаленная сталь;
Специально выкован по дизайну DME.

Высокопрочные прижимы для пресс-форм DME AC

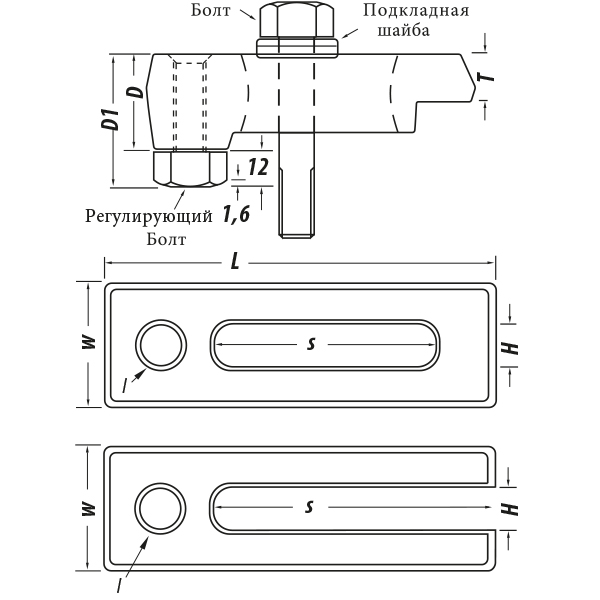

Прихваты для пресс-форм DME AC чертеж

Технические характеристики держателей для пресс-форм DME AC

Модель	Тип прижима	Размер болта	L мм	s,мм	h, мм	w, мм	t, мм	d, мм
AC0	Закрытый	M12	108	48	14	38	76	39
AC2FC	Закрытый	M12, M16	133	64	21	50	18	42
AC4FC	Закрытый	M12, M16	178	92	21	50	18	42
AC5FC	Закрытый	M24	178	98	28	67	18	42
AC9FC	Закрытый	M24	240	121	28	67	18	54
AC2FO	Открытый	M12, M16	133	86	21	50	18	42
AC4FO	Открытый	M12, M16	178	125	21	50	18	42

Шайбы для прижимов пресс-форм DME WF

Особенности:

Кованные шайбы
Покрытой черной окисью для повышенной устойчивости к коррозии

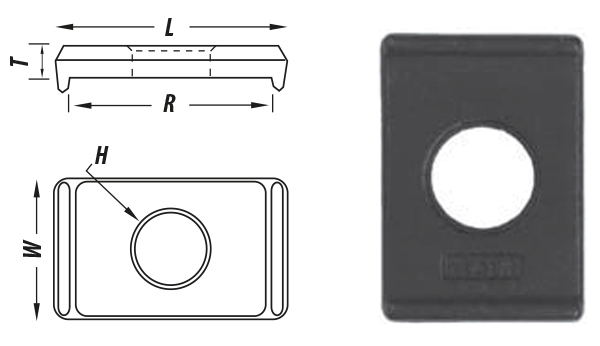

Шайбы для прижимов пресс-форм DME WF

Технические характеристики держателей для пресс-форм DME AC

Модель	Используется с прижимом	Используется с болтом	H, мм	L,мм	R, мм	W, мм	T, мм
WF1	ACO	12	13	44	38	38	10
WF1	AC1, AC3	16	17,5	58	51	40	11
WF1	AC2, AC4	20	21	58	51	40	11
WF1	AC5, AC9	24	27	74	67	50	11
WF1	AC12	30	33	84	76	64	12,5

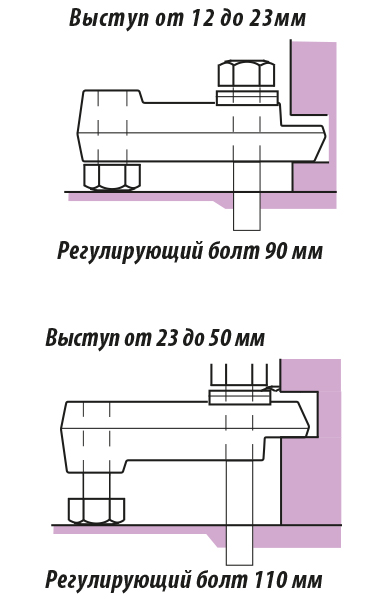

Регулирующие болты для прижимов пресс-форм DME AS

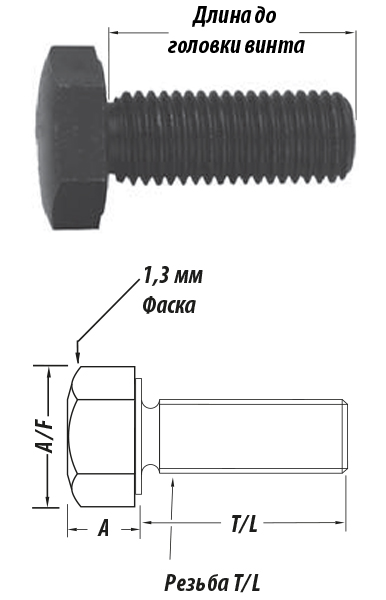

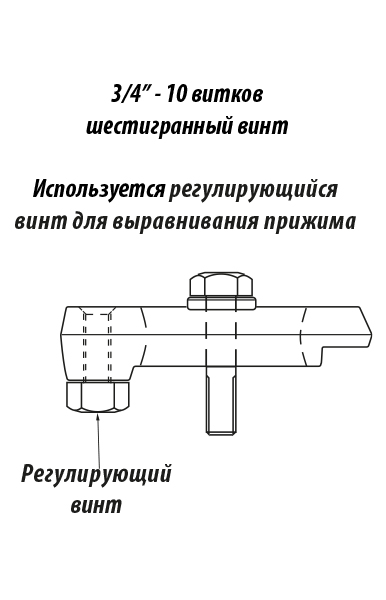

Регулирующие болты для прижимов пресс-форм DME AS

Регулирующие винты для держателей пресс-форм DME WF

Регулирующие болт для держателей пресс-форм DME WF

Технические характеристики регулирующих болты для прижимов пресс-форм DME AS

Модель	Резьба	А/F	A, мм	T/L,мм	Длина, мм	Используется с прижимом
AS0	1/2” x 13	18	10	44	44	AC0
AS1	3/4” x 10	29	13	38	38	AC1, AC2, AC3, AC4
AS2	3/4” x 10	32	13	50	50	AC5, AC6
AS3	1” x 8	42	16	50	63	Вариант с большой длиной

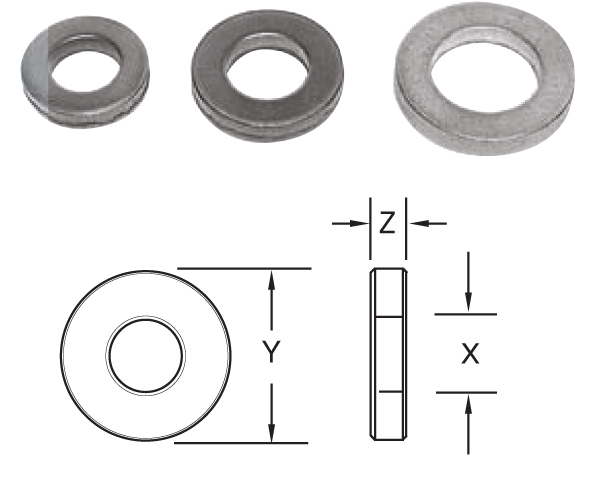

Шайбы для прижимов пресс-форм DME HMW / W

Шайбы HMW / W

Технические характеристики шайб для прижимов пресс-форм DME HMW / W

Модель	X	Болт	Y	Z	Используется с прижимом пресс-формы
HMW12	13	12	35	5	AC0
W1	14	12	29	6,4	AC0
W2	17	16	32	6,4	AC1, AC3
HMW16	17	16	45	6	AC1, AC3
W3	21	19	38	6,4	AC2, AC4
HMW20	21	20	50	6	AC2, AC4
W6	23	20	45	6,5	AC2, AC4
HMW24	25	24	60	8	AC5, AC9
W4	27	24	45	6,4	AC5, AC9
HMW30	31	30	68	10	10, AC12
