Механизм возврата толкателей

Рабочие характеристики:

Формы для литья полимеров и металлов
Исключается повреждение полостей форм и толкателей
Клапанные плиты
Формы с многоступенчатым открыванием
Узлы быстрого возврата толкателя экономят ваше время и деньги
Уникальная конструкция позволяет снижать затраты
Длительный срок службы за счет прецизионных деталей и закаленных поверхностей
Предотвращает механическое повреждение дорогостоящих компонентов форм.

Механизм возврата толкателей для пресс-формы DME ER

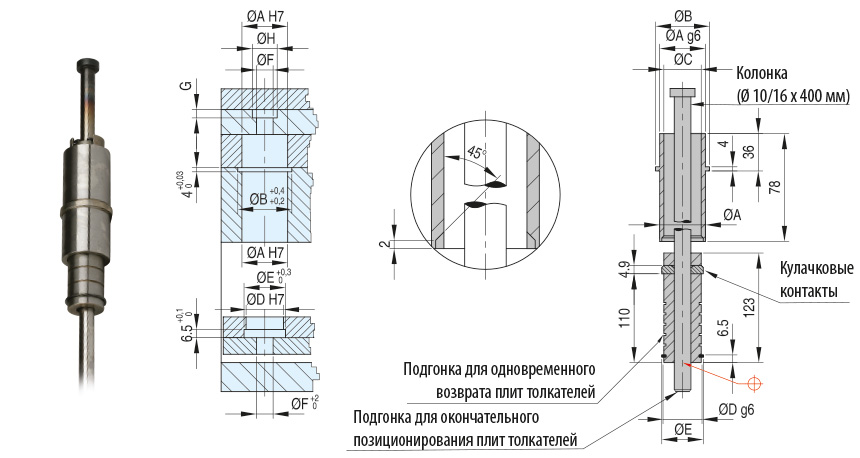

Технические характеристики механизма возврата толкателей для пресс-формы DME ER

Артикул
Артикул	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм
ER100E	32	35	24,2	24	27	10	5	17
ER101E	42	46	32,2	32	36	16	7	24

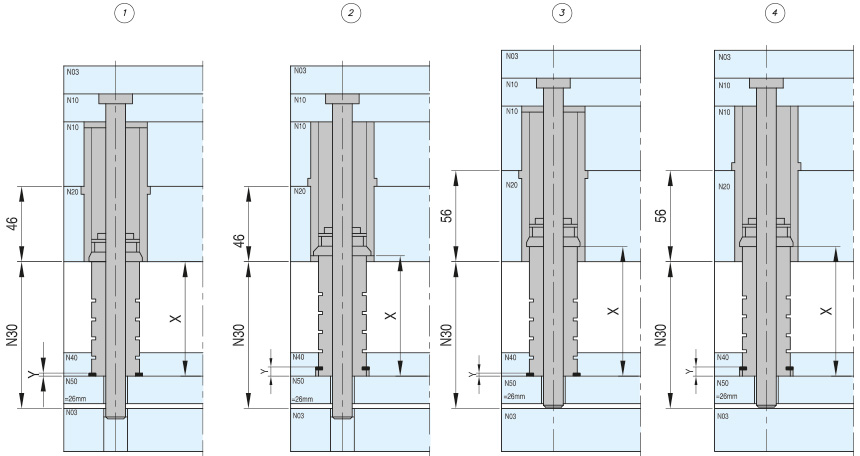

Размеры для установки механизма возврата толкателей в стандартные пакет пресс-форм DME ER

1. Желательно пользоваться не менее чем четырьмя блоками на одну форму. Абсолютно необходимо использовать как минимум два блока, установленных по средней линии формы.
2. Пользуйтесь направленным выталкиванием для узла толкателя.
3. Используйте только на горизонтальных прессах.
4. При использовании на несбалансированной форме может возникнуть неравномерная нагрузка.
5. Периодически применяйте смазку литиевого типа.
6. Синхронизация имеет решающее значение: все блоки должны синхронизироваться в пределах ±0,013 мм один от другого.
7. Предварительная нагрузка блока отсутствует.

Размеры для установки механизма возврата толкателей в стандартные пакет пресс-форм DME ER

Запчасти для механизма возврата толкателей для пресс-форм AEP

Втулка

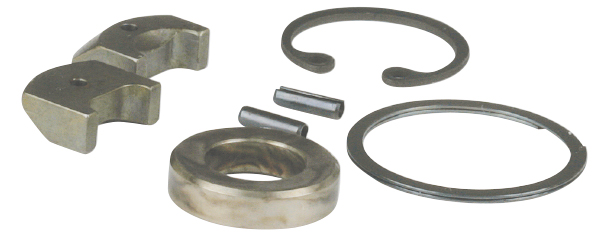

Втулка	Упор	Колонка	Комплект: шайба кулачкового контакта, верхнее и нижнее пружинное кольцо
ERB100E	ERS 100 E	EPA 05	ER 100 RK E
ERB101E	ERS 101 E	EPA 05	ER 101 RK E
