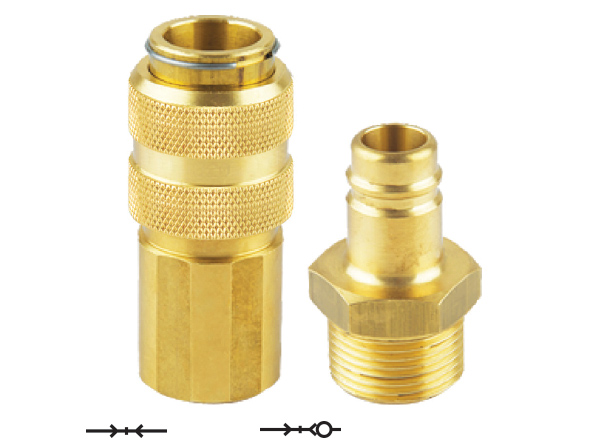

Быстроразъемные соединения EBS A38 предназначены для подключения и отключения шлангов и компонентов пневматических систем, работающих на сжатом воздухе. Номинальный проход NW 15 подходит для пневматических линий увеличенного типоразмера, в которых необходимо обеспечить быстрое подключение оборудования и удобное обслуживание магистралей.
БРС A38 применяются для надува автомобильных шин в автосервисах и шиномонтажных мастерских, в пневматических соединениях станков и машин, на промышленных установках и сборочных линиях. Серия включает муфты и ниппели с различными вариантами подключения, что позволяет подобрать соединение под параметры шланга и конфигурацию пневматической системы.
|
|||||||
|---|---|---|---|---|---|---|---|

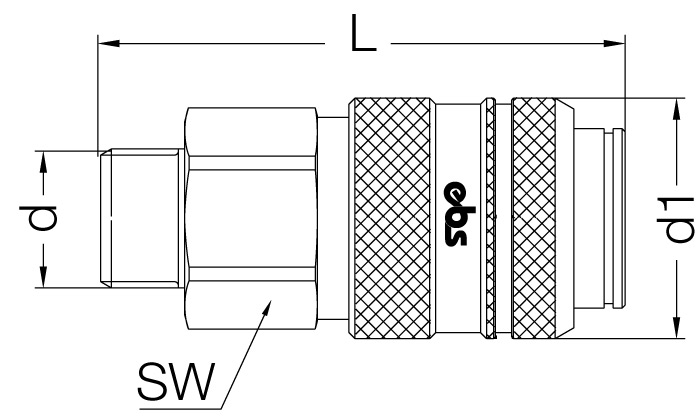

| Артикул | d | d1 | L | SW | |||
| A38 EG 21 | BSP 1/2” | 40 | 88 | 34 | |||
| A38 EG 26 | BSP 3/4” | 40 | 91 | 34 | |||
| A38 EG 33 | BSP 1” | 40 | 91 | 36 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | SW | |||
| A38 DG 21 | BSP 1/2” | 40 | 90 | 34 | |||
| A38 DG 26 | BSP 3/4” | 40 | 90 | 34 | |||
| A38 DG 33 | BSP 1” | 40 | 91 | 41 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | SW | |||
| A38 НG 13 | 13 мм - 1/2” | 40 | 106 | 34 | |||
| A38 НG 16 | 16 мм - 5/8” | 40 | 114 | 34 | |||
| A38 НG 19 | 19 мм - 3/4” | 40 | 114 | 34 | |||
| A38 НG 21 | 25 мм - 1” | 40 | 114 | 34 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | |||||
| A38 НR 13 | 13 мм - 1/2” | 65 | |||||
| A38 НR 16 | 16 мм - 5/8” | 76 | |||||
| A38 НR 19 | 19 мм - 3/4” | 76 | |||||
| A38 НR 25 | 25 мм - 1” | 76 | |||||
|
|
|||
|---|---|---|---|
| Артикул | d | L | SW |
| A38 ER 21 | BSP 1/2” | 54 | 24 |
| A38 ER 26 | BSP 3/4” | 58 | 27 |
| A38 ER 33 | BSP 1” | 63 | 36 |
|
|
|||
|---|---|---|---|
| Артикул | d | L | SW |
| A38 DR 21 | BSP 1/2” | 49 | 24 |
| A38 DR 26 | BSP 3/4” | 54 | 27 |
| A38 DR 33 | BSP 1” | 63 | 36 |
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
В каталоге представлены муфты под шланг диаметром 13, 16, 19 и 25 мм, а также резьбовые исполнения с наружной и внутренней резьбой BSP. Доступны присоединительные размеры 1/2″, 3/4″ и 1″. Ниппели позволяют подключать быстроразъемные соединения к соответствующим резьбовым элементам пневматической линии.
В зависимости от требований оборудования можно выбрать проходное исполнение без клапана, соединение с односторонним клапаном или вариант с двусторонним запиранием. При подборе необходимо учитывать тип компонента, размер присоединения и особенности перекрытия воздушного потока при разъединении.
Стандартные муфты и ниппели EBS A38 изготовлены из никелированной латуни и оснащены уплотнениями из нитриловой резины NBR. Для отдельных исполнений доступны нержавеющая сталь, хромирование и уплотнения из Viton.
При выборе быстроразъемного соединения необходимо учитывать рабочее давление, температуру эксплуатации, размер шланга или резьбы, а также совместимость материалов с условиями работы. Допустимые параметры следует проверять по конкретному артикулу, особенно при эксплуатации оборудования вблизи предельных значений давления и температуры.
В каталоге ВИВТЕХ представлены быстроразъемные соединения EBS A38 для промышленной пневматики. Для выбора подходящего исполнения определите требуемый номинальный проход, рабочее давление, температурные условия, размер шланга или резьбы и необходимую конструкцию клапана.
Специалисты ВИВТЕХ помогут подобрать БРС EBS A38 по артикулу и техническим требованиям оборудования.
