Пробки и заглушки применяются для герметичного закрытия отверстий и каналов в системах охлаждения пресс-форм, а также для перекрытия предусмотренных конструкцией технологических и сервисных отверстий. Они используются при производстве изделий из пластмасс на термопластавтоматах и при обслуживании технологической оснастки.
Компания ВИВТЕХ предлагает пробки и заглушки для пресс-форм разных конструкций и размеров. В ассортименте представлены резьбовые пробки SKT, съёмные заглушки без резьбы TK, резьбовые заглушки KTP, а также исполнения OSKTR и PKT.
В зависимости от модели доступны изделия из латуни MS58, стали и нержавеющей стали. Варианты подключения включают трубную цилиндрическую резьбу G, резьбу BSP и NPT, а также метрическую резьбу. Конкретные размеры, материалы и конструктивные исполнения приведены в таблицах ниже.
Чтобы правильно подобрать пробку для системы охлаждения пресс-формы, необходимо определить:

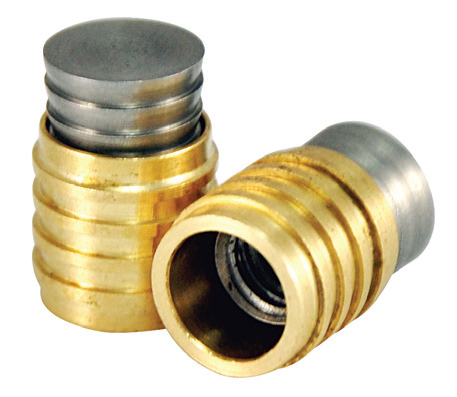

Пробки SKT предназначены для закрытия отверстий с резьбовым подключением. В каталоге представлены исполнения с диаметрами 6, 8, 10, 12, 15, 16 и 20 мм. В зависимости от варианта доступны резьбы M3, M4, M6 и M8.
Пробки предлагаются в латунном исполнении MS58 и из нержавеющей стали. При выборе необходимо учитывать диаметр отверстия, размер резьбы и требуемую длину пробки.
| Артикул | d | d1 | L1 | L |
|---|---|---|---|---|
| SKT - 06 | M3 | 6 | 6 | 11,5 |
| SKT - 08 | M4 | 8 | 8 | 11,5 |
| SKT - 10 | M6 | 10 | 10 | 14 |
| SKT - 12 | M6 | 12 | 12 | 14 |
| SKT - 15 | M8 | 15 | 15 | 16 |
| SKT - 16 | M8 | 16 | 16 | 16 |
| SKT - 20 | M8 | 20 | 20 | 16 |

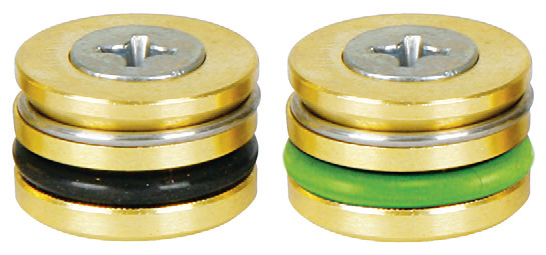

Заглушки TK предназначены для перекрытия каналов соответствующего диаметра в системах под давлением. Фиксация и герметизация обеспечиваются конструкцией заглушки и уплотнением.
Корпус заглушек изготовлен из латуни MS58. Предусмотрены варианты уплотнений из нитрила NBR и фторкаучука Viton. В каталоге указана максимальная рабочая температура до 200 °C. Доступные диаметры — от 6 до 20 мм, в зависимости от исполнения.
При подборе важно учитывать диаметр канала, тип уплотнения, рабочую температуру и давление в конкретной системе.
|
Прокладка Витон Артикул |
Прокладка Нитрил Артикул |
d | L |
|---|---|---|---|
| TKV-06 | TK-06 | 6 | 10 |
| TKV-08 | TK-08 | 8 | 10 |
| TKV-10 | TK-10 | 10 | 10 |
| TKV-12 | TK-12 | 12 | 10 |
| TKV-14 | TK-14 | 14 | 12 |
| TKV-16 | TK-16 | 16 | 12 |
| TKV-20 | TK-20 | 20 | 12 |

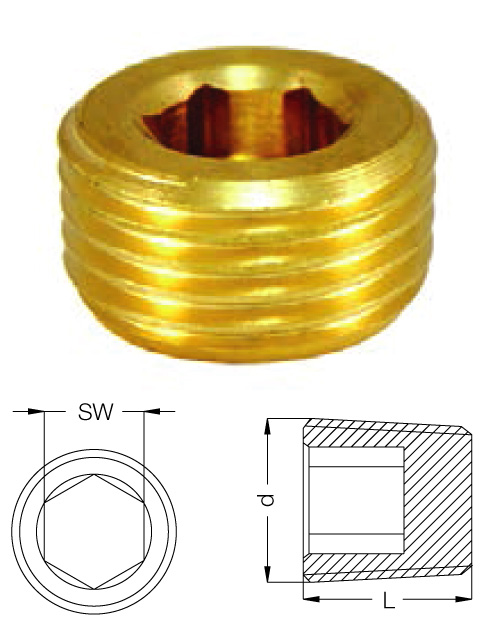

Заглушки KTP представлены в исполнениях с трубной резьбой BSP, резьбой NPT и метрической резьбой. В каталоге также приведены варианты из разных материалов: латуни MS58, стали и нержавеющей стали.
Резьбовые исполнения позволяют подобрать заглушку под существующее отверстие без изменения конструкции системы. При выборе необходимо проверить тип и размер резьбы, длину изделия, размер под ключ и материал исполнения.
Заглушки KTP с резьбой BSP. В таблицах представлены варианты от BSP 1/8″ до BSP 1½″.
Заглушки KTP с резьбой NPT. Доступны исполнения от NPT 1/8″ до NPT 1½″.
Заглушки KTP с метрической резьбой. В ассортименте приведены варианты M8×0,75, M10×1, M12×1,5, M14×1,5, M16×1,5 и M24×1,5.
Для каждой группы следует использовать соответствующую таблицу и сохранять обозначения артикулов, приведённые производителем.
| Артикул | d | L | SW |
|---|---|---|---|
| KTP 10 | BSP 1/8” | 8 | 5 |
| KTP 13 | BSP 1/4” | 10 | 7 |
| KTP 17 | BSP 3/8” | 10 | 8 |
| KTP 21 | BSP 1/2” | 10 | 10 |
| KTP 26 | BSP 3/4” | 12 | 12 |
| KTP 33 | BSP 1” | 19 | 17 |
| KTP 42 | BSP 1-1/4” | 22 | 22 |
| KTP 48 | BSP 1-1/2” | 22 | 24 |
| Артикул | d | L | SW |
|---|---|---|---|
| KTPN 10 | NPT 1/8” | 8 | 5 |
| KTPN 13 | NPT 1/4” | 10 | 7 |
| KTPN 17 | NPT 3/8” | 10 | 8 |
| KTPN 21 | NPT 1/2” | 10 | 10 |
| KTPN 26 | NPT 3/4” | 12 | 12 |
| KTPN 33 | NPT 1” | 19 | 17 |
| KTPN 42 | NPT 1-1/4” | 22 | 22 |
| KTPN 48 | NPT 1-1/2” | 22 | 24 |
| Артикул | d | L | SW |
|---|---|---|---|
| KTPM 8 | M8x0,75 | 8 | 4 |
| KTPM 10 | M10x1 | 8 | 5 |
| KTPM 12 | M12x1,5 | 10 | 6 |
| KTPM 14 | M14x1,5 | 10 | 7 |
| KTPM 16 | M16x1,5 | 10 | 8 |
| KTPM 24 | M24x1,5 | 10 | 12 |
Характеристики:

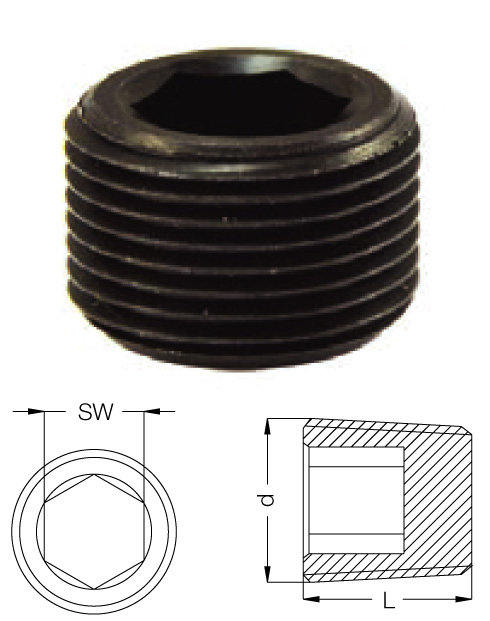

Материал: Сталь
| Артикул | d | L | SW |
|---|---|---|---|
| KTPC 10 | BSP 1/8” | 8 | 5 |
| KTPC 13 | BSP 1/4” | 10 | 7 |
| KTPC 17 | BSP 3/8” | 10 | 8 |
| KTPC 21 | BSP 1/2” | 10 | 10 |
| KTPC 26 | BSP 3/4” | 12 | 12 |
| KTPC 33 | BSP 1” | 19 | 17 |
| KTPC 42 | BSP 1-1/4” | 22 | 22 |
| KTPC 48 | BSP 1-1/2” | 22 | 24 |
| Артикул | d | L | SW |
|---|---|---|---|
| KTPNC 10 | NPT 1/8” | 8 | 5 |
| KTPNC 13 | NPT 1/4” | 10 | 7 |
| KTPNC 17 | NPT 3/8” | 10 | 8 |
| KTPNC 21 | NPT 1/2” | 10 | 10 |
| KTPNC 26 | NPT 3/4” | 12 | 12 |
| KTPNC 33 | NPT 1” | 19 | 17 |
| KTPNC 42 | NPT 1-1/4” | 22 | 22 |
| KTPNC 48 | NPT 1-1/2” | 22 | 24 |
| Артикул | d | L | SW |
|---|---|---|---|
| KTPMC 8 | M8x0,75 | 8 | 4 |
| KTPMC 10 | M10x1 | 8 | 5 |
| KTPMC 12 | M12x1,5 | 10 | 6 |
| KTPMC 14 | M14x1,5 | 10 | 7 |
| KTPMC 16 | M16x1,5 | 10 | 8 |
| KTPMC 24 | M24x1,5 | 10 | 12 |
Характеристики:

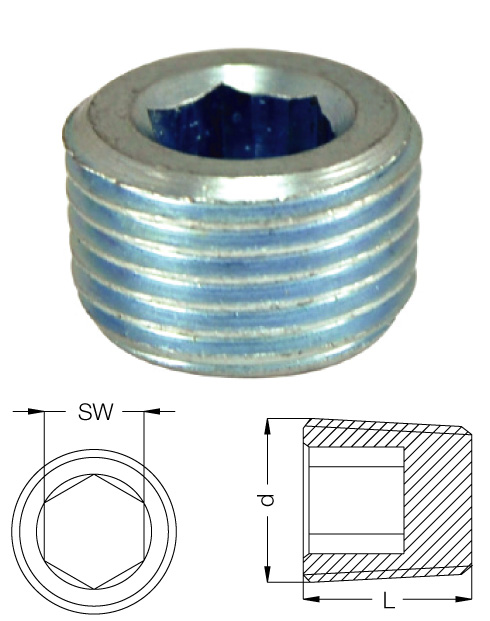

Материал: нержавеющая сталь
| Артикул | d | L | SW |
|---|---|---|---|
| KTPS 10 | BSP 1/8” | 8 | 5 |
| KTPS 13 | BSP 1/4” | 10 | 7 |
| KTPS 17 | BSP 3/8” | 10 | 8 |
| KTPS 21 | BSP 1/2” | 10 | 10 |
| KTPS 26 | BSP 3/4” | 12 | 12 |
| KTPS 33 | BSP 1” | 19 | 17 |
| KTPS 42 | BSP 1-1/4” | 22 | 22 |
| KTPS 48 | BSP 1-1/2” | 22 | 24 |
| Артикул | d | L | SW |
|---|---|---|---|
| KTPNS 10 | NPT 1/8” | 8 | 5 |
| KTPNS 13 | NPT 1/4” | 10 | 7 |
| KTPNS 17 | NPT 3/8” | 10 | 8 |
| KTPNS 21 | NPT 1/2” | 10 | 10 |
| KTPNS 26 | NPT 3/4” | 12 | 12 |
| KTPNS 33 | NPT 1” | 19 | 17 |
| KTPNS 42 | NPT 1-1/4” | 22 | 22 |
| KTPNS 48 | NPT 1-1/2” | 22 | 24 |
| Артикул | d | L | SW |
|---|---|---|---|
| KTPMS 8 | M8x0,75 | 8 | 4 |
| KTPMS 10 | M10x1 | 8 | 5 |
| KTPMS 12 | M12x1,5 | 10 | 6 |
| KTPMS 14 | M14x1,5 | 10 | 7 |
| KTPMS 16 | M16x1,5 | 10 | 8 |
| KTPMS 24 | M24x1,5 | 10 | 12 |

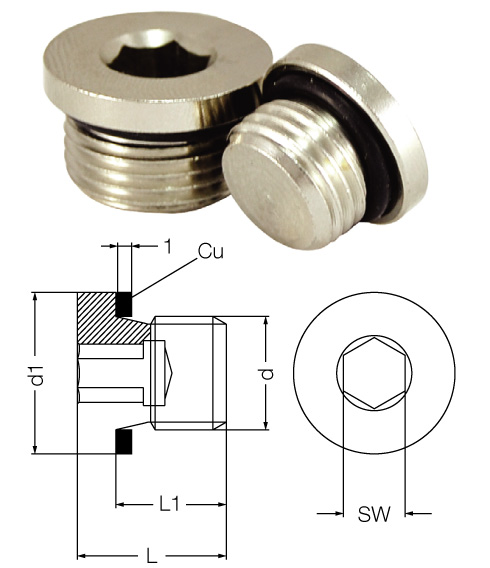

Заглушки OSKTR имеют резьбовое исполнение и уплотнительные кольца круглого сечения из нитрила NBR. Материал корпуса — латунь MS58.
Доступны варианты с трубной цилиндрической резьбой G и метрической резьбой. При подборе необходимо учитывать размер резьбы, геометрию отверстия, размеры заглушки и совместимость уплотнения с условиями эксплуатации.
| Артикул | d | d1 | L | L1 | SW |
|---|---|---|---|---|---|
| OSKTR 10 | G1/8" | 14 | 10 | 7 | 5 |
| OSKTR 13 | G1/4" | 18 | 11 | 8 | 7 |
| OSKTR 17 | G3/8" | 22 | 12 | 9 | 8 |
| OSKTR 21 | G1/2" | 24 | 13 | 9,5 | 10 |
| OSKTR 26 | G3/4" | 32 | 15 | 11,5 | 14 |
| OSKTR 33 | G1" | 39 | 15 |
11,5 |
14 |
| OSKTR M10 | M10х1 | 14 | 10 | 7 | 5 |
| OSKTR M12 | M12х1,5 | 17 | 11 | 8 | 6 |
| OSKTR M14 | M14х1,5 | 19 | 12 | 9 | 8 |
| OSKTR M16 | M16х1,5 | 21 | 12 | 9,5 | 10 |
| OSKTR M22 | M22х1,5 | 27 | 13 |
11,5 |
14 |
| OSKTR M24 | M24х1,5 | 30 | 15 |
11,5 |
14 |
В серии PKT представлены заглушки с трубной цилиндрической резьбой G и метрической резьбой. Материал корпуса, указанный в каталоге, — латунь MS58.
При выборе заглушки PKT необходимо сверять тип резьбы, диаметр, длину и размеры под ключ с параметрами отверстия. Тип уплотнения следует уточнить по документации производителя: в текущем описании страницы характеристика прокладки указана не полностью.
| Артикул | d | d1 | L | L1 | SW |
|---|---|---|---|---|---|
| PTK 10 | G1/8" | 14 | 11 | 8 | 5 |
| PTK13 | G1/4" | 18 | 15 | 12 | 7 |
| PTK17 | G3/8" | 22 | 15 | 12 | 8 |
| PTK21 | G1/2" | 24 | 18 | 14 | 10 |
| PTK26 | G3/4" | 32 | 20 | 15 | 12 |
| PTK33 | G1" | 39 | 21 |
16 |
17 |
| PTKM10 | M10х1 | 14 | 11 | 8 | 5 |
| PTKM12 | M12х1,5 | 17 | 15 | 12 | 6 |
| PTK M14 | M14х1,5 | 19 | 15 | 12 | 6 |
| PTKM16 | M16х1,5 | 21 | 15 | 12 | 8 |
| PTKM22 | M22х1,5 | 27 | 18 |
15 |
10 |
| PTKM24 | M24х1,5 | 30 | 18 | 15 | 12 |
Особенно важно не путать резьбы BSP, NPT и метрическую: одинаковый номинальный диаметр не гарантирует совместимость. Максимальную температуру и допустимое давление необходимо проверять для конкретного исполнения, а не переносить характеристики одной серии на другую.
Компания ВИВТЕХ предлагает пробки и заглушки для систем охлаждения пресс-форм различных конструкций, размеров и материалов. В каталоге представлены серии SKT, TK, KTP, OSKTR и PKT с различными вариантами резьбового подключения.
Для подбора подходящего изделия сообщите специалистам ВИВТЕХ размер отверстия, тип резьбы и условия эксплуатации. Если точное обозначение неизвестно, приложите фотографию установленной пробки или чертёж узла. Это поможет определить необходимое исполнение и проверить совместимость.
