Разветвители для воды применяются для подключения нескольких линий охлаждающей жидкости к одному источнику. Они используются в системах охлаждения пресс-форм, термопластавтоматов и другого промышленного оборудования. Такие элементы помогают организовать подачу воды к нескольким точкам и упростить разводку охлаждающих магистралей.

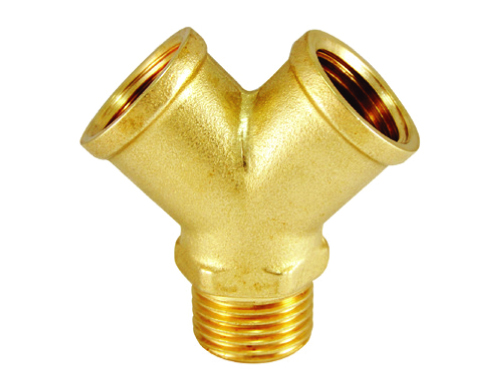

В каталоге ВИВТЕХ представлены двойные и тройные разветвители различных конфигураций. Доступны исполнения с полным протоком, с односторонним клапаном и с двухсторонним клапаном.
Разветвители отличаются количеством подключений, типом соединительных элементов и наличием клапанов. В таблице представлены модели с резьбовыми подключениями R и G размеров 1/4″, 3/8″ и 1/2″. Для отдельных исполнений доступны варианты с самоуплотняющимися муфтами и ниппелями.
При выборе важно учитывать количество подключаемых линий, размеры резьбы и необходимый режим работы клапана. Совпадения номинального размера недостаточно — необходимо проверить конструкцию обеих частей соединения.
| Артикул | Соединение папа | Соединение мама |
|---|---|---|
| A26 2G 13B | R 1/4” | G 1/4” |
| A26 2G 17B | R 3/8” | G 3/8” |
| A26 2G 21B | R 1/2” | G 1/2” |
| Артикул | Соединение папа |
Соединение мама |
|---|---|---|
| A26 3G 13B | R 1/4” | G 1/4” |
| A26 3G 17B | R 3/8” | G 3/8” |
| A26 3G 21B | R 1/2” | G 1/2” |
|
|
|---|---|
| Артикул | d |
| A26 2GD 17 | BSP 3/8” |
| A26 2GD 21 | BSP 1/2” |
| A26 2GD 13 | BSP 1/4” |
|
|
||||||
|---|---|---|---|---|---|---|
| Артикул | d | |||||
| A26 3GD 17 | BSP 3/8” | |||||
| A26 3GD 21 | BSP 1/2” | |||||
| A26 3GD 13 | BSP 1/4” | |||||
|
Проходная муфта и проходной ниппель (полный проток) |
|
|

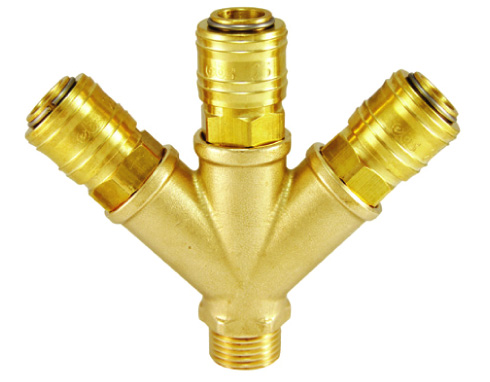

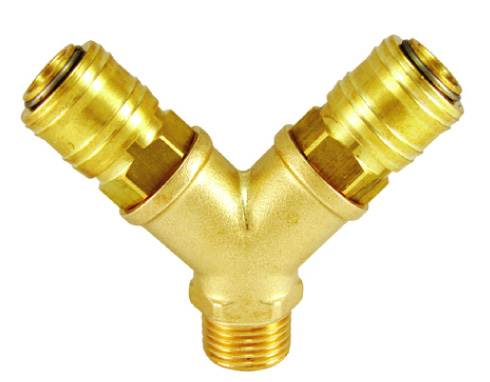

Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
ВИВТЕХ предлагает разветвители для систем охлаждения пресс-форм и промышленного оборудования. Чтобы подобрать подходящую модель, укажите артикул, размер подключения и количество необходимых выходов. Подробные характеристики и варианты исполнения приведены в таблице на странице.
