Компания ВИВТЕХ предлагает шланги FLEX для подключения пресс-форм, термостатов и другого промышленного оборудования. Они применяются в системах охлаждения оборудования для переработки пластмасс, включая термопластавтоматы, экструдеры и экструзионно-выдувные машины.
Шланги изготовлены из SBR и армированы полиэстеровой вставкой, которая обеспечивает устойчивость к изгибам. Они предназначены для работы с холодной и горячей водой. Применение для воздуха и других рабочих сред допускается при условии соответствия характеристик шланга требованиям конкретной системы.

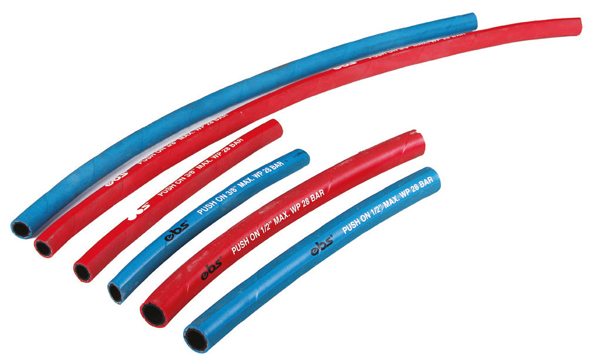

В ассортименте представлены синие и красные шланги FLEX двух типоразмеров: с внутренним диаметром 9,5 мм (3/8″) и 12,5 мм (1/2″). Длина каждого шланга составляет 20 м, рабочее давление — 28 бар, давление разрыва — 60 бар.
Материал: SBR с армированием полиэстеровой вставкой.
Диапазон рабочих температур: от −20 до +90 °C.
При выборе необходимо учитывать температуру рабочей среды, давление в системе и совместимость шланга с соединительными элементами. Давление разрыва не является допустимым рабочим давлением.
| Артикул |
Внутренний диаметр, мм |
Внутренний диаметр, дюйм |
Внешний диаметр, мм |
Рабочее давление, бар |
Давление разрыва, бар |
Длина, м | Цвет |
|---|---|---|---|---|---|---|---|
| FLEX 10-B | 9,5 | 3/8” | 15,4 | 28 | 60 | 20 | Синий |
| FLEX 10-R | 9,5 | 3/8” | 15,4 | 28 | 60 | 20 | Красный |
| FLEX 13-B | 12,5 | 1/2” | 18,5 | 28 | 60 | 20 | Синий |
| FLEX 13-R | 12,5 | 1/2” | 18,5 | 28 | 60 | 20 | Красный |

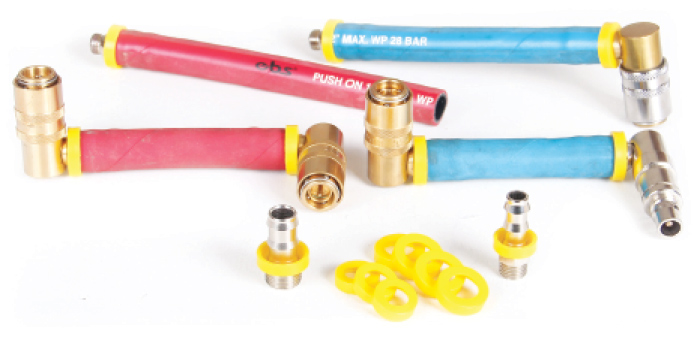

Шланги FLEX могут устанавливаться без дополнительных хомутов при использовании совместимых самофиксирующихся ниппелей и муфт с соединением push-to-lock. Такое решение упрощает монтаж линий охлаждения и подключение пресс-форм к промышленному оборудованию.
Порядок монтажа шланга на ниппель:
Отрежьте шланг до необходимой длины. Для ровного среза под прямым углом используйте специальный шлангорез или острый нож.
Вставьте ниппель в шланг. При необходимости используйте смазку из 5% жидкого мыла и 95% воды.
Наденьте шланг на ниппель, надавливая до жёлтого упора.
Перед монтажом убедитесь, что выбранные ниппель и муфта совместимы с диаметром шланга. Бесхомутовое подключение допускается только с соответствующими соединительными элементами.

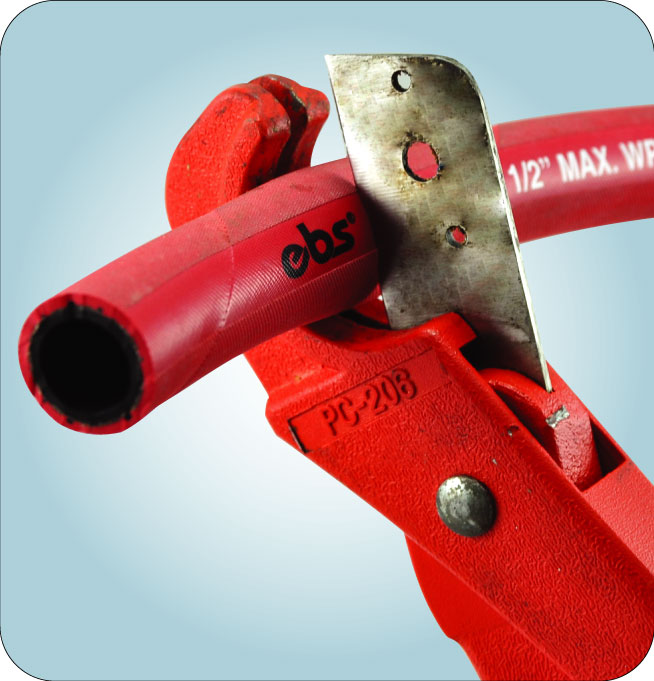

Отрежьте шланг необходимой длины. Чтобы торец шланга был ровным и под правильным углом используйте специальный шлангорез или острый нож

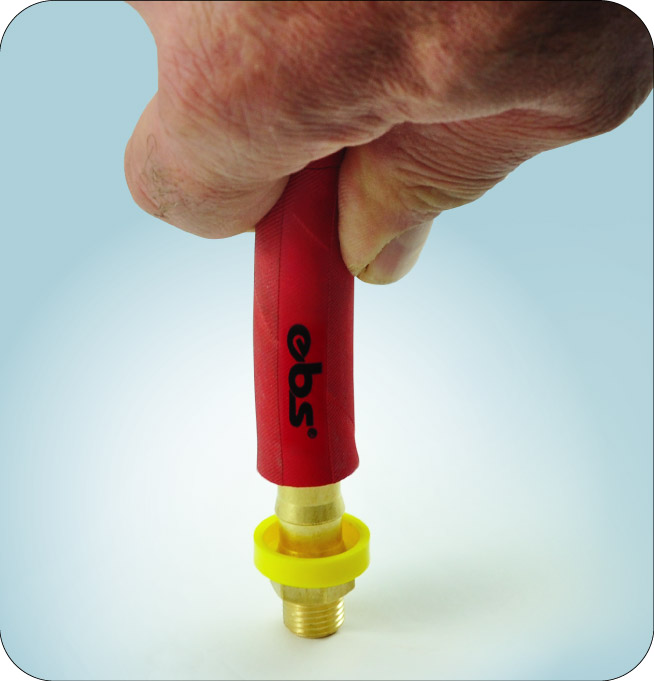

Вставьте ниппель в шланг. Если необходимо используйте смазку (5% жидкого мыла и 95% воды)

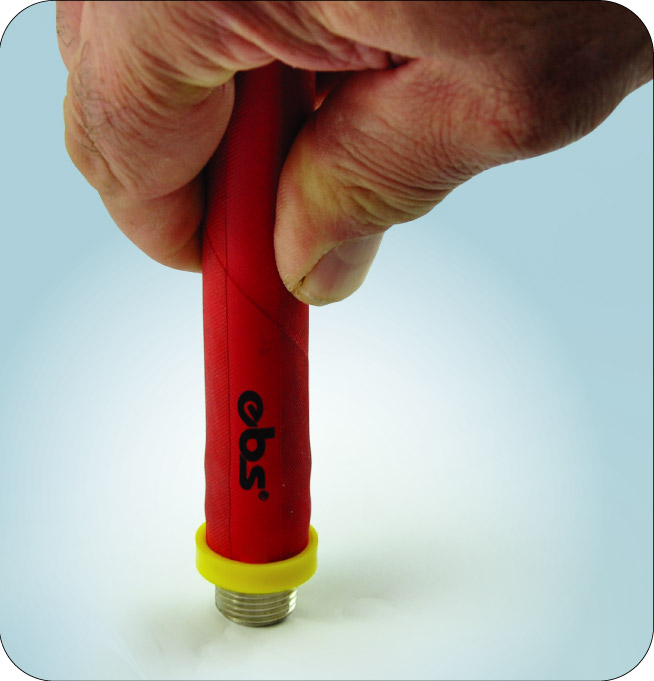

Надавите и наденьте шланг на ниппель до желтого упора
Для подбора шланга необходимо определить внутренний диаметр подключения, требуемую длину и условия эксплуатации. Также следует учитывать рабочее давление и температуру теплоносителя.
Шланги FLEX 10 с внутренним диаметром 9,5 мм подходят для соединений размером 3/8″, а FLEX 13 с внутренним диаметром 12,5 мм — для соединений размером 1/2″. Синий и красный цвета помогают различать линии при монтаже, если такое обозначение принято на предприятии.
При выборе важно проверить совместимость шланга с используемыми ниппелями, муфтами и другими компонентами системы охлаждения.
ВИВТЕХ поставляет шланги FLEX для охлаждения пресс-форм и подключения промышленного оборудования. В каталоге доступны четыре исполнения: FLEX 10-B, FLEX 10-R, FLEX 13-B и FLEX 13-R.
Чтобы подобрать шланг для системы охлаждения, сообщите специалистам ВИВТЕХ необходимый диаметр, условия эксплуатации и тип используемых соединителей. Это позволит выбрать подходящий артикул и проверить совместимость с системой подключения.
