Контроллер серии M предназначен для регулирования температуры горячеканальных систем пресс-форм с большим количеством зон нагрева. Он оснащён программным обеспечением с PID-регулированием и автоматической настройкой, которое помогает поддерживать заданную температуру и адаптировать управление к изменениям тепловой нагрузки.

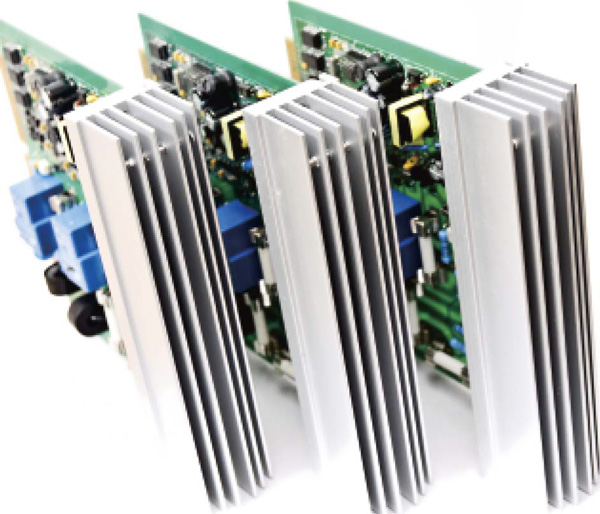

Серия M ориентирована на применение в многозонных горячеканальных системах. Модульная конструкция предусматривает две зоны нагрева на одну плату, что упрощает сборку, обслуживание и изменение конфигурации оборудования.

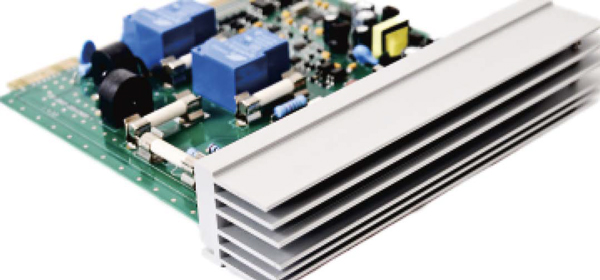

Контроллер M оснащён сенсорным экраном, который используется для настройки параметров и контроля состояния системы. В конструкции предусмотрен алюминиевый радиатор для охлаждения электронных компонентов, а для подачи сигналов тревоги используются световая и звуковая индикация.
Контроллер поддерживает термопары типов J и K. Диапазон регулирования температуры составляет от 0 до 537 °C, заявленная погрешность измерения и контроля — ±0,5%. В технической таблице указано питание платы 220 В, а подключение устройства предусматривает трёхфазную сеть 380 В с частотой 50/60 Гц.
| Параметр | Серия М |
|---|---|
| Входное напряжение для платы | 220В, 50/60Гц |
| Тип термопары | Поддерживаются термопары типа (J) и (K) |
| Диапазон температур | От 0 до 537 °C |
| Погрешность измерения/контроля | +/-0.5% |
| Количество модулей в одном корпусе: | 12 — 128 |
| Режим управления | Фазовое управление/управление по нулевому пересечению |
| Сигналы ошибок: |
- Обрыв цепи нагревателя - Обрыв цепи термопары - Не правильная полярность подключения термопары - Повреждение предохранителя - Сигнал о низкой/высокой температуре - Подключение термопары в разъём для подключения нагревателя - Короткое замыкание термопары |
| Электроподключение | 3-фазное: 380В AC 50/60 Гц |
На основе протокола RS485 термопластавтомат (ТПА) может напрямую считывать, записывать и собирать данные с контроллера серии M напрямую с интерфейса пульта управления ТПА
VNC — это технология, которая позволяет делиться экранами контроллера серии M и управлять ими через интерфейс оператора литьевой машины или мобильный телефон. Этот удаленный доступ позволяет машине стать центральной точкой управления для всей литьевой ячейки.
Контроллер отслеживает состояние цепей нагревателей и термопар. Предусмотрена сигнализация об обрыве цепи, неправильной полярности подключения, повреждении предохранителя, коротком замыкании термопары и выходе температуры за установленные пределы.
Эти функции помогают оператору своевременно обнаруживать нарушения в работе горячеканальной системы и проводить диагностику оборудования.
Для обмена данными с термопластавтоматом используется интерфейс RS485. В карточке указана возможность считывания, записи и передачи данных контроллера через интерфейс управления литьевой машины.
Также предусмотрена технология VNC, которая позволяет просматривать экран контроллера и управлять им через совместимый интерфейс оператора термопластавтомата или мобильное устройство. Возможность такого подключения и необходимая конфигурация должны быть подтверждены для конкретного оборудования.
При подборе необходимо учитывать число зон нагрева, мощность нагревателей, тип термопар, электропитание и требования к обмену данными с термопластавтоматом. Для крупных горячеканальных систем также важно заранее определить способ монтажа контроллерного шкафа и необходимый формат управления.
ВИВТЕХ предлагает контроллеры серии M для горячеканальных систем с расширенными возможностями управления и интеграции. Для подбора сообщите количество зон нагрева, параметры нагревателей и термопар, модель термопластавтомата и требования к передаче данных. Специалисты помогут уточнить конфигурацию и совместимость оборудования.
