Водяные термостаты предназначены для нагрева, охлаждения и поддержания заданной температуры воды в технологическом контуре. Оборудование применяется для термостатирования пресс-форм, термопластавтоматов и других производственных систем, где требуется стабильный температурный режим.
Термостат для пресс-форм обеспечивает циркуляцию воды через каналы охлаждения и нагрева оснастки. Поддержание постоянной температуры пресс-формы позволяет стабилизировать технологический процесс литья пластмасс и получать изделия с заданными геометрическими параметрами и качеством поверхности.

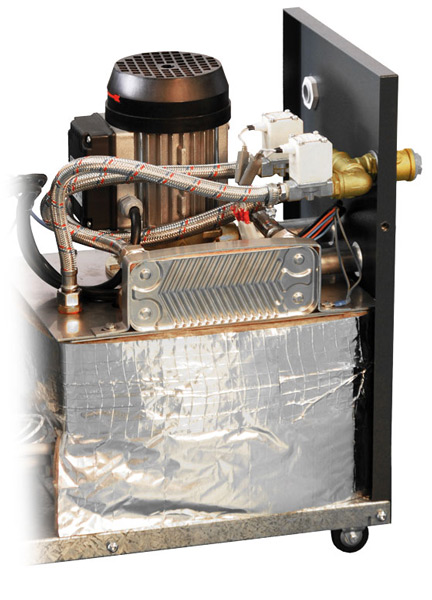

В каталоге ВИВТЕХ представлены водяные термостаты Marse с максимальной температурой нагрева до 90 °C. Серия SMART W использует непрямое охлаждение через теплообменник, а модели SMART PLUS WDC 90 — прямое охлаждение с подачей охлаждающей воды в контур.
Мощность нагрева моделей SMART W составляет от 3 до 36 кВт, а в серии SMART PLUS WDC 90 — от 9 до 64 кВт. Максимальный проток достигает 200 л/мин в зависимости от исполнения.
| Модель | SMART W | SMART 2W | SMART 4W | SMART 5W |
|---|---|---|---|---|
| Теплоноситель | Вода | |||
| Температура нагрева,°С | 90 | |||
| Мощность нагрева, кВт | 3-6-9 | 3-6-9-12-18 | 18-24-30 | 18-24-30-36 |
| Мощность охлаждения, кВт | 40 | 40 | 40 / 235* | 80 / 235* / 450* |
| Ёмкость бака, л | 12 | 20 | 35 | 70 |
| Максимальный проток, л/мин | 60 | 60 | 60 / 200* | 200 |
| Максимальное давление, бар | 3,5 | 3,5 | 3,5 / 5,8* | 5,8 |
| Мощность насоса, кВт | 0,5 | 0,5 | 0,5 / 2,8* | 2,8 |
| Гидравл. соед. (нагрев) вх.вых | 3/4'' 3/4'' | 3/4'' 3/4'' | 3/4'' 3/4'' (1 1/2)* | 1 1/2'' 1 1/2'' |
| Гидравл. соед. (охл) вх. вых | 1/2'' 1/2'' | 1/2'' 1/2'' | 1/2'' 1/2'' | 1/2'' 1/2'' |
| Электроподключение, В/Ф/Гц | 400/3/50 | |||
| Габариты(Д/Ш/В), мм | 285 х 570 х 500 | 325 х 610 х 700 | 355 х 750 х 790 | 510 х 1000 х 930 |
| Вес, кг | 40 | 55 | 65 | 120 |
* опция
| Модель | SMART 2 PLUS WDC | SMART 4 PLUS WDC | SMART 6 PLUS WDC |
|---|---|---|---|
| Теплоноситель | Вода | ||
| Температура нагрева,°С | 90 | ||
| Мощность нагрева, кВт | 9 | 9-16 | 25-32-36-48-57-64 |
| Мощность охлаждения, кВт | прямое охлаждение | ||
| Ёмкость бака, л | - | - | - |
| Максимальный проток, л/мин | 200 | 200 | 200 |
| Максимальное давление, бар | 2,3 | 2,5 | 2,5 |
| Мощность насоса, кВт | 0,5 | 1 | 1 |
| Гидравл. соед. (нагрев) вх.вых |
1'' 1'' |
1'' 1'' | 1'' |
| Гидравл. соед. (охл) вх. вых | 1/2'' 1/2'' | 1/2'' 1/2'' | 3/4'' 3/4'' |
| Электроподключение, В/Ф/Гц | 400/3/50 | ||
| Габариты(Д/Ш/В), мм | 330 х 625 х 790 | 390 х 800 х 850 | 600 х 1200 х 1200 |
| Вес, кг | 55 | 65 | 140 |
Водяные температурные контроллеры используются прежде всего при литье пластмасс на термопластавтоматах. Они позволяют поддерживать температуру пресс-формы на заданном уровне во время всего производственного цикла.
Термостаты применяются для:

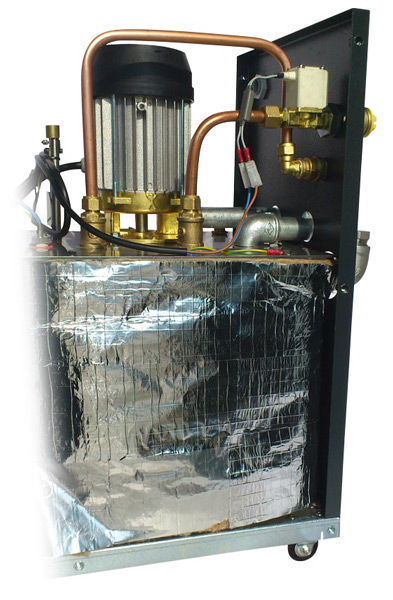

Термостаты Marse оснащаются ПИД-регулированием температуры, погружным насосом с функцией реверса, системой контроля протечки и уровня воды, а также автоматическим доливом. Корпус бака и нагревательные элементы изготовлены из нержавеющей стали. Предусмотрены интерфейсы 4–20 мА, RS485 и 0–10 В для интеграции оборудования в систему управления.

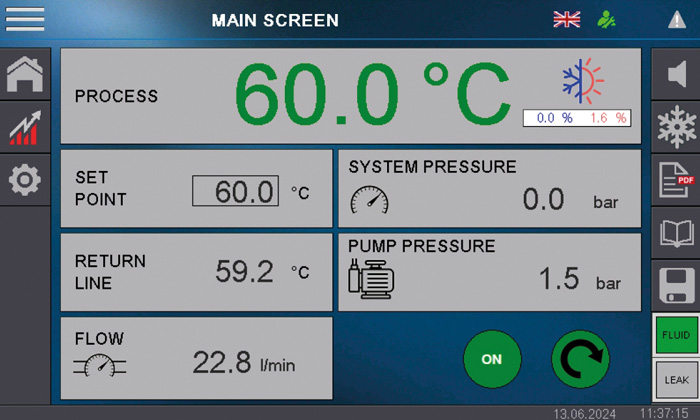

Для версии TS доступны ЖК-дисплей, контроль температуры по внешнему датчику, отображение давления насоса и температуры возвратной жидкости, сохранение настроек, история ошибок и удалённое управление. Все термостаты могут комплектоваться автоматической системой контроля протока Marse MFM.
При выборе необходимо учитывать требуемую температуру, мощность нагрева, расход воды, давление в контуре и характеристики пресс-формы. Также важно определить тип охлаждения — прямой или непрямой.
Для небольших пресс-форм могут использоваться модели с меньшей мощностью нагрева, а для крупных пресс-форм и производительных ТПА — более мощные термостаты с увеличенным протоком.

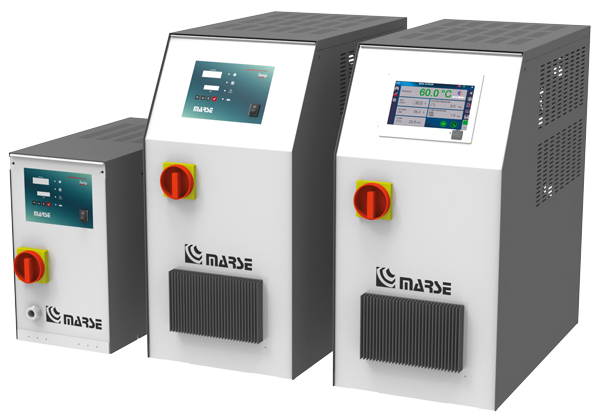

Стандартная версия

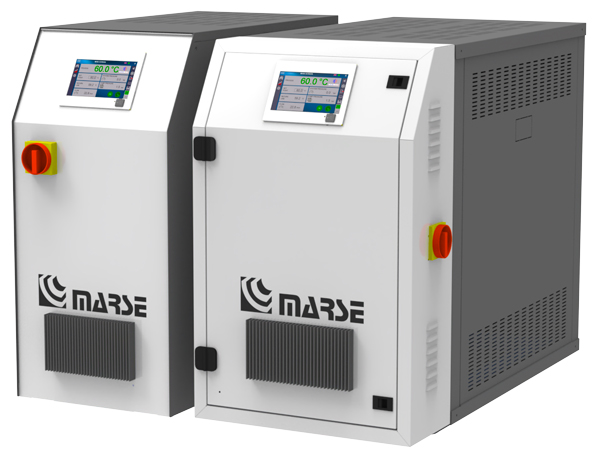

Версия TS с ЖК-дисплеем
Все термостаты могут быть оснащены автоматической системе контроля потока Marse MFM. для настройки и контроля протока каждого контура. Подробнее
Компания ВИВТЕХ поставляет водяные термостаты Marse для пресс-форм, термопластавтоматов и технологических систем охлаждения. Подберем модель по температуре, мощности нагрева, требуемому протоку и другим параметрам оборудования.
Купить водяной термостат для пресс-форм можно с необходимой комплектацией и дополнительными системами контроля. Специалисты ВИВТЕХ помогут подобрать оборудование под конкретный технологический процесс.
