Вакуум-формовочные машины

Описание:

Компания ВИВТЕХ специализируется на поставках вакуум-формовочных машин, разработанных специально для обработки листового пластика с высокой точностью и надежностью.

Наши машины поддерживают широкий спектр материалов, включая ABS, PP, PS, PVC, EPS, HIPS, PE, HDPE, PC, PMMA, EVA и PETG.

Возможно изготовление машины для термоформования листов, с площадью формования до 3500*3500 мм, высотой формования до 1000 мм. Также доступны дополнительные опции такие, как: рулонная подача, автоматическая подача листов, универсальные рамы и прочие.

Особенности вакуум-формовочных машин

Спроектирована для обработки толстых и тяжелых пластиковых листов без потери точности формования.
Оснащена современной системой нагрева, обеспечивающей равномерное распределение температуры и стабильное размягчение материала.
Прочная рама и серводвигатели с высоким крутящим моментом гарантируют стабильную работу при высоких нагрузках.
Возможность индивидуальной конфигурации и автоматизации под конкретные производственные линии.
Энергоэффективная работа, снижающая расход электроэнергии при длительных циклах формования.

Параметр	ZS-1209	ZS-1512	ZS-1815	ZS-2520
Максимальная площадь формования, мм	1200×900	1500×1200	1800×1500	2500×2000
Максимальная высота формования, мм	400	400–700	400–700	400–700
Производительность	2–7 цикл./мин. (2–6 мм)
Подключение сжатого воздуха	1 1/2" DN40 (0.6–0.8 МПа)
Толщина листа, мм	1.00–10.00 мм
Мощность нагрева, макс.	90 кВт	124 кВт	176 кВт	298 кВт
Общая мощность (средняя), кВт	95 (30–60)	129 (35–90)	181 (50–110)	318 (80–200)
Размеры (Д×Ш×В), мм	3000×2200×3500	2450×4000×3500	3050×4800×3500	5300×4800×3500
Вес, кг	5000	5500	6000	7500

Основные этапы технологического процесса работы термоформовочной машины

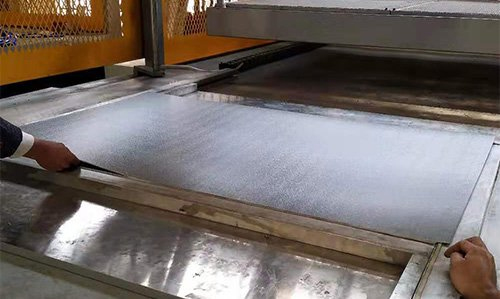

Ручная подача листа

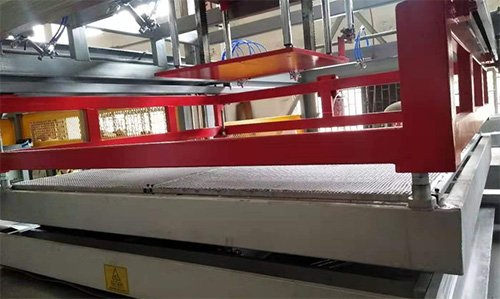

Двухсторонний нагрев

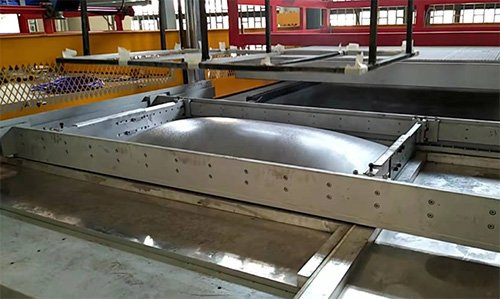

Формирование пузыря

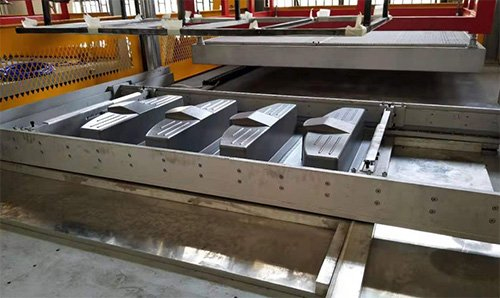

Вакуумное формование

Технологический процесс

Ручная подача листа;
Опускание прижимной рамки (ручное / автоматическое);
Подача двойной нагревательной печи вперед – Предотвращение провисания листа;
Отвод нагревательной печи назад;
Образование пузыря (предраздув);
Раздув (автоматическая / ручная);
Подъем формы (одновременно с раздувом пузыря или с задержкой — автоматический режим);
Вакуумное формование;
Охлаждение (с использованием охлаждающего воздуха — автоматически);
Контрраздув и выемка изделия из формы;
Опускание формы;
Подъем прижимной рамки (ручной / автоматический);
Ручное снятие готового изделия ( автоматически, как опция).

Область применения

Применяется для вакуумной формовки изделий из акрила, ABS, PP, PS, PVC, EPS, HIPS, PE, HDPE, PC, PMMA, EVA, PETG и других термоформуемых пластиков. Толщина листов: от 1 мм до 10 мм.

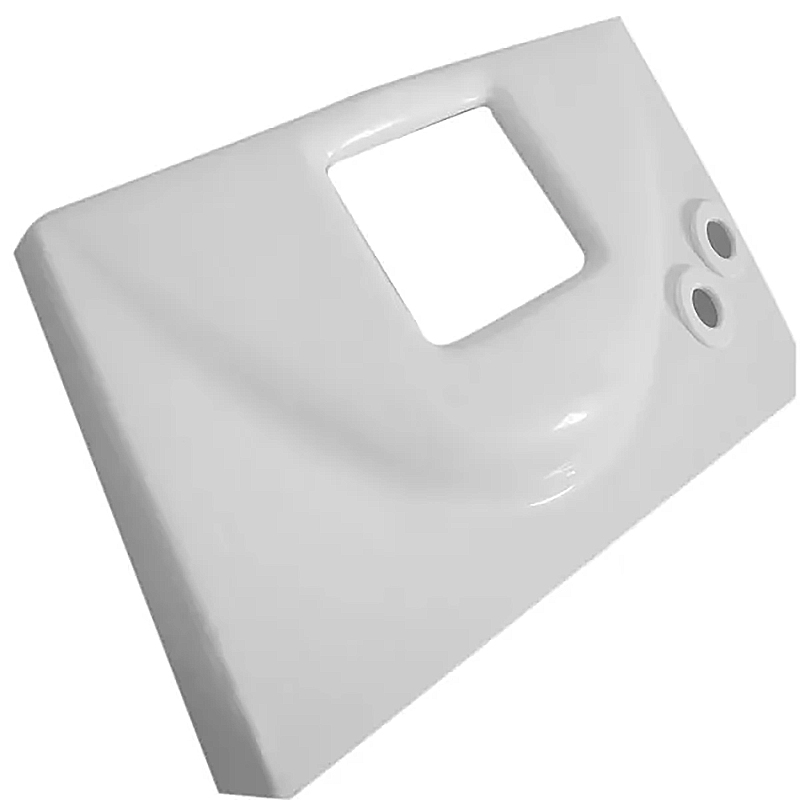

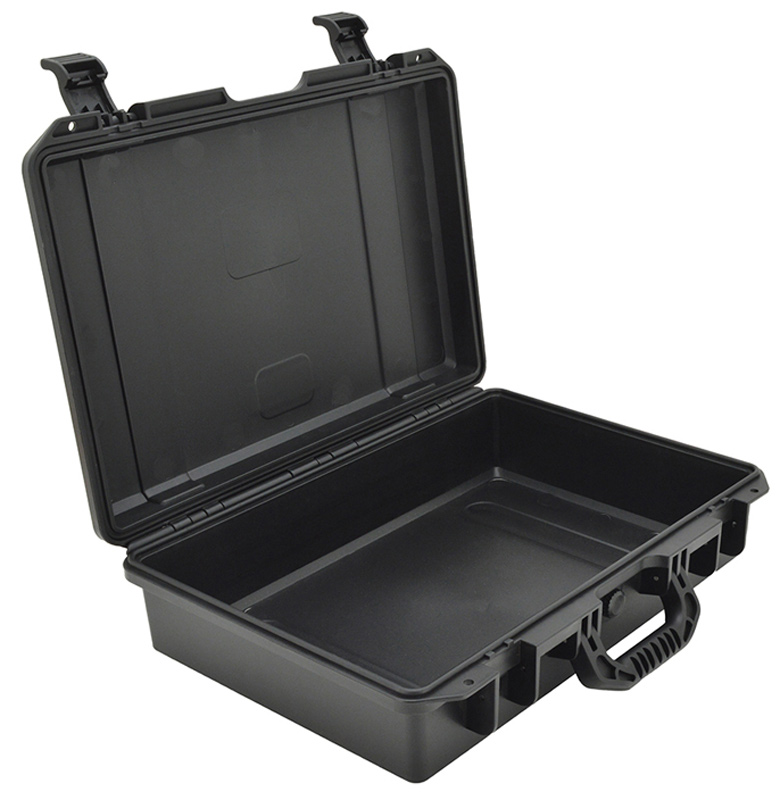

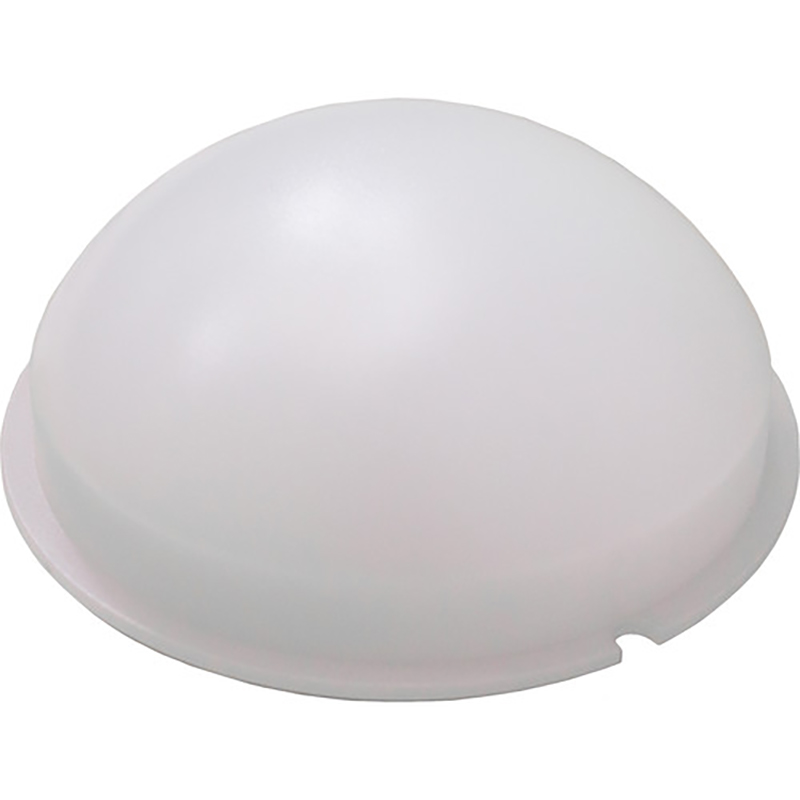

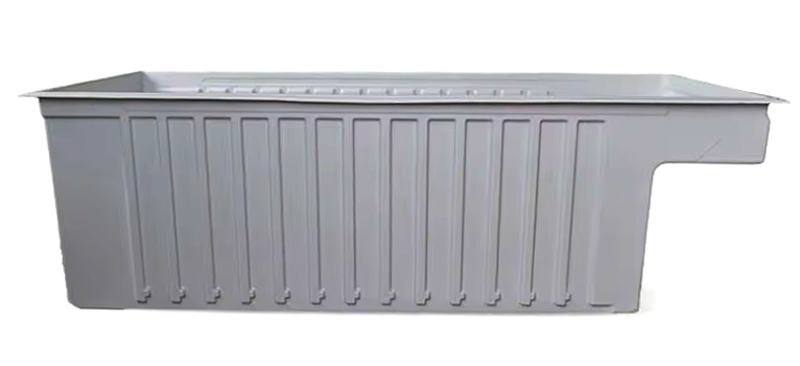

Виды продукции

Изделия, изготовленные на данном оборудовании, широко применяются в различных отраслях, включая:

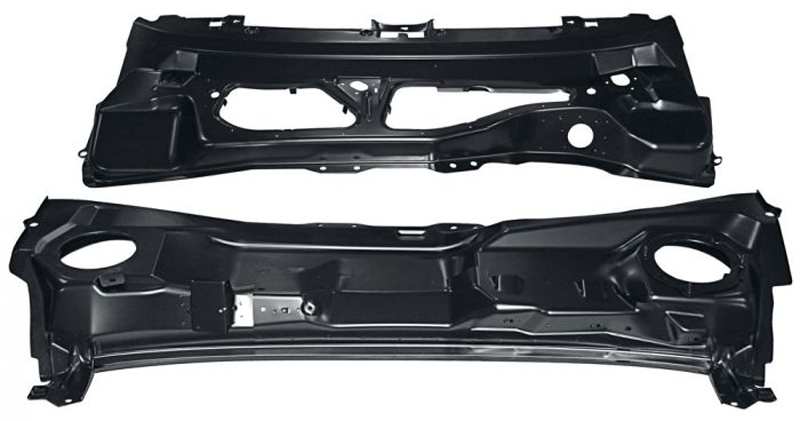

Автомобильные интерьеры;
Вентиляционные трубы;
Сиденья и подушки;

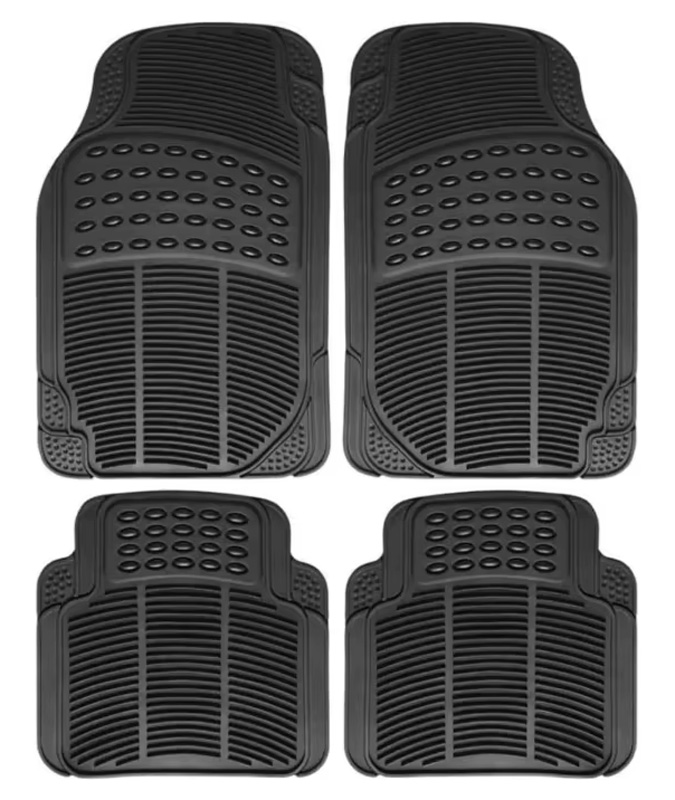

Коврики;
Крылья и бамперы;
Крыши и капоты;
Звукоизоляционные панели;
Приборные панели;
Детали горячего прессования из пластика и кожи;
Багажные перегородки;
Крыши гольф-каров;
Внутреннюю отделку автобусов;
Корпуса автомобильных кондиционеров;
Кузова пикапов;

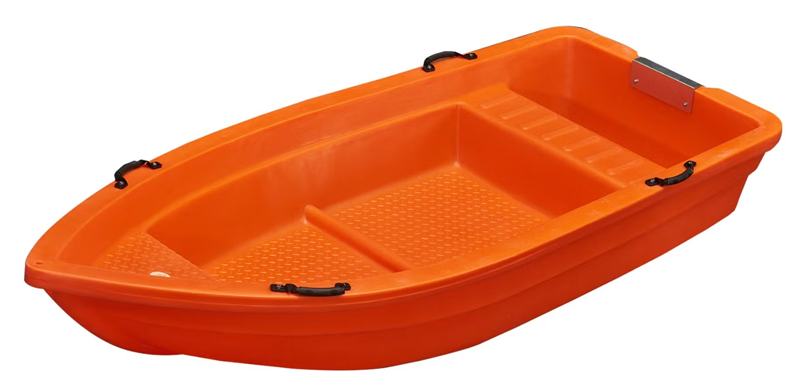

Корпуса лодок;

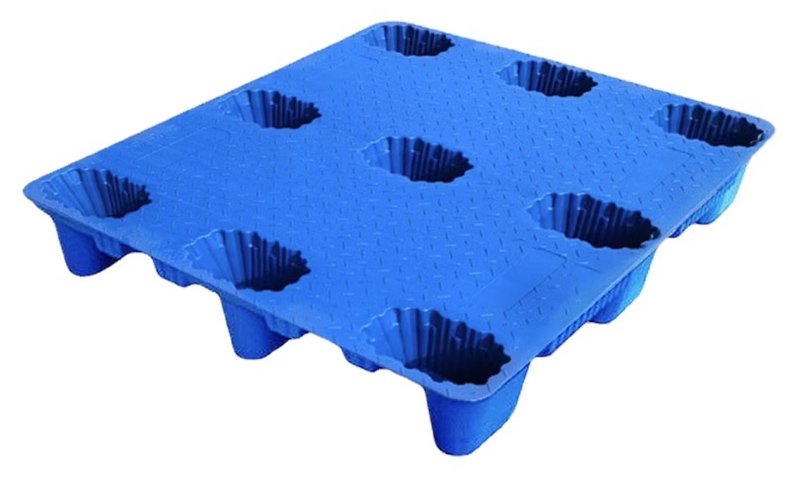

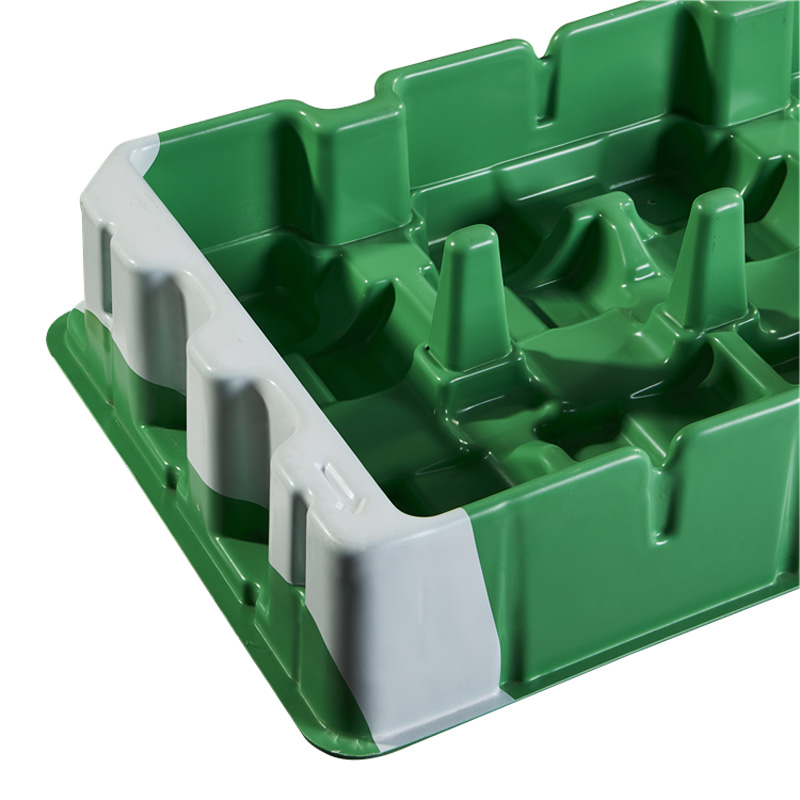

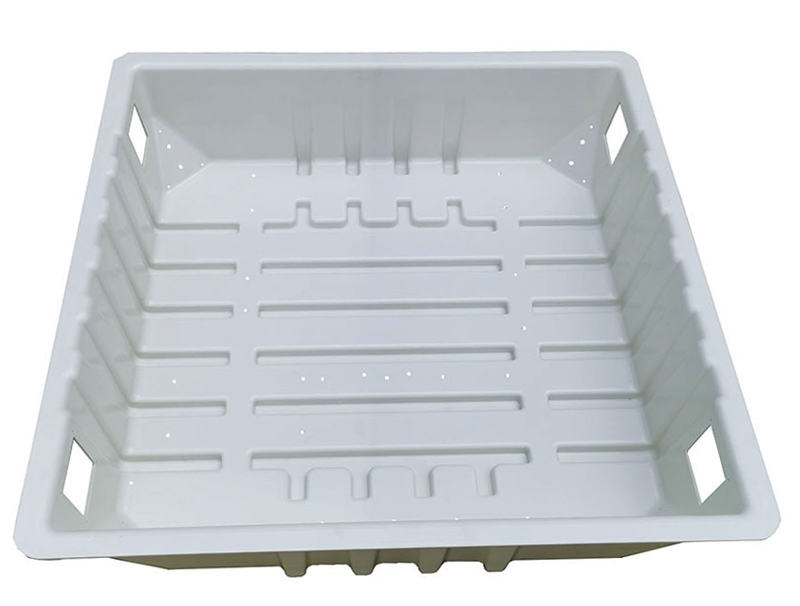

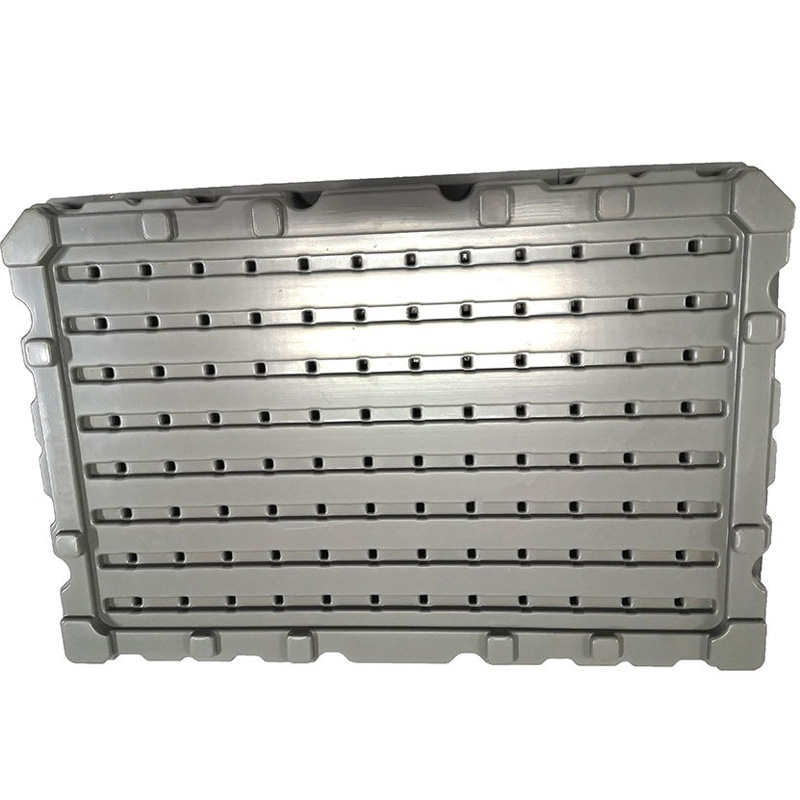

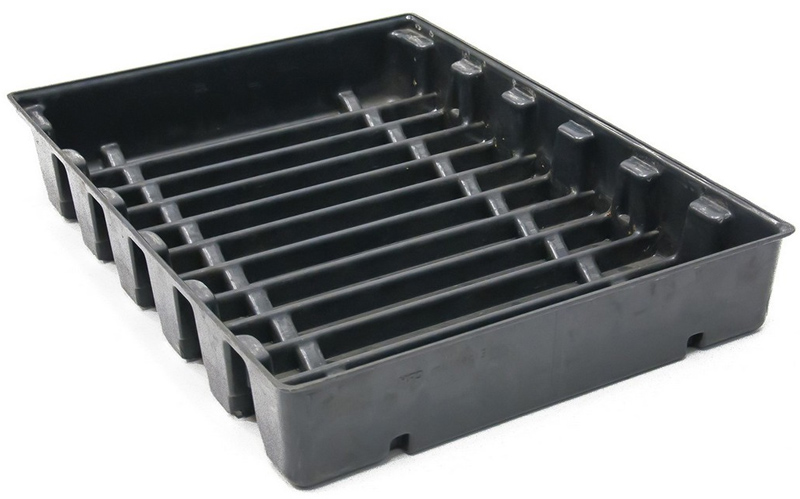

Пластиковые поддоны и многое другое.
