Электрический ТПА SONLY серии U60TSEK
| Модель термопластавтомата | U60TSEK | ||||||
| Спецификация | L | M | |||||
| Типоразмер шнека | A | B | C | A | B | C | |
| Узел впрыска | |||||||
| Диаметр шнека | мм | 20 | 24 | 28 | 24 | 28 | 32 |
| Соотношение длины к диаметру шнека | L/D | 21 | 21 | 19 | 21 | 21 | 19 |
| Теоретический объем впрыска | см3 | 28,3 | 40,7 | 55,4 | 49,7 | 67 | 88 |
| Теоретический вес впрыска (PS) | г | 25,7 | 37 | 50,4 | 45,3 | 61 | 80 |
| Давление впрыска | мПа | 255 | 220 | 168 | 255 | 220 | 168 |
| Теоретическая линейная скорость впрыска | мм/сек | 350 | |||||
| Максимальная скорость вращения шнека | об/мин | 400 | |||||
| Узел смыкания | |||||||
| Усилие запирания | т | 60 | |||||
| Максимальный ход подвижной плиты | мм | 270 | |||||
| Расстояние между колонн | мм | 370х 320 | |||||
| Максимальная толщина пресс-формы | мм | 370 | |||||
| Минимальная толщина пресс-формы | мм | 150 | |||||
| Максимальный ход толкателей | мм | 70 | |||||
| Усилие толкателей | кН | 30 | |||||
| Количество толкателей | шт | 4+1 | |||||
| Диаметр установочного отверстиянеподвижной плиты | мм | 100 | |||||
| Другие характеристики | |||||||
| Мощность нагревательных элементов | кВт | 7,5 | 8,0 | ||||
| Мощность двигателей | кВт | 22+7,1+11 | 25+16+11 | ||||
| Вес | кг | 3200 | 3500 | ||||
| Габаритные размеры | мм | 4100 х 1300 х 1600 | |||||

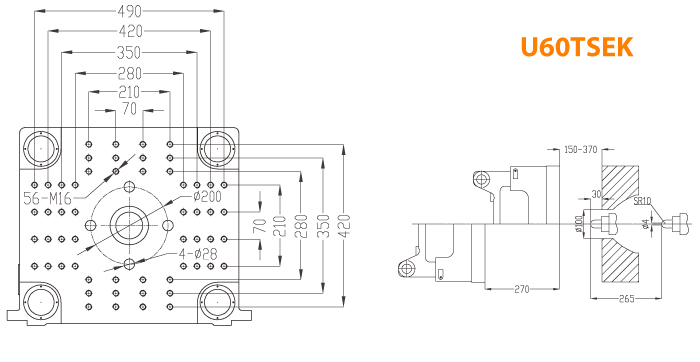

Размеры плит термопластавтомата SONLY U60TSEK
