Гидравлический ТПА SONLY серии TS
| Модель | U530TS | |||
| Международная спецификация | 3300 | |||
| Шнек | A | B | C | |
| Узел впрыска | ||||
| Диаметр шнека | мм | 80 | 85 | 90 |
| Отношение L/D | 23,4 | 22 | 20,8 | |
| Теоретический объем впрыска | см3 | 1964,7 | 2218 | 2486,6 |
| Теоретический вес впрыска (PS) | г | 1788 | 2018 | 2263 |
| Давление впрыска | мПа | 168 | 148,8 | 132,7 |
| Максимальная скорость вращения шнека | об/мин | 152 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 5300 | ||
|
Максимальное открытие пресс-формы |
мм | 840 | ||
| Расстояние между колонн | мм | 840 х 805 | ||
| Максимальная толщина пресс-формы | мм | 800 | ||
| Минимальная толщина пресс-формы | мм | 290 | ||
| Максимальный ход толкателей | мм | 225 | ||
| Усилие толкателей | кН | 152 | ||
| Количество толкателей | шт | 12+1 | ||
| Другие характеристикти | ||||
| Диаметр установочного отверстия | мм | 200 | ||
| Давление в системе | мПа | 16 | ||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45 | ||
| Мощность двигателя (версия с серводвигателем) | кВт | 30+45 | ||
| Мощность нагревательных элементов | кВт | 38,3 | ||
| Объем бака | л | 900 | ||
| Вес | кг | 20000 | ||
| Габаритные размеры | мм | 8600 х 2050 х 3000 | ||

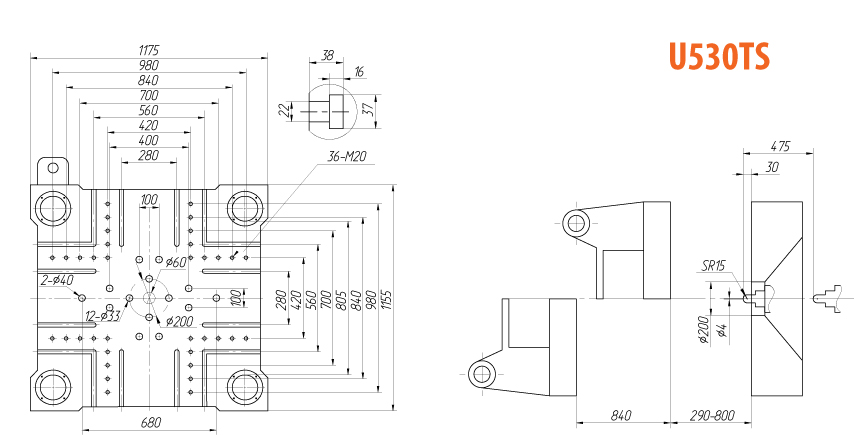

Размеры плит термопластавтомата SONLY U530S

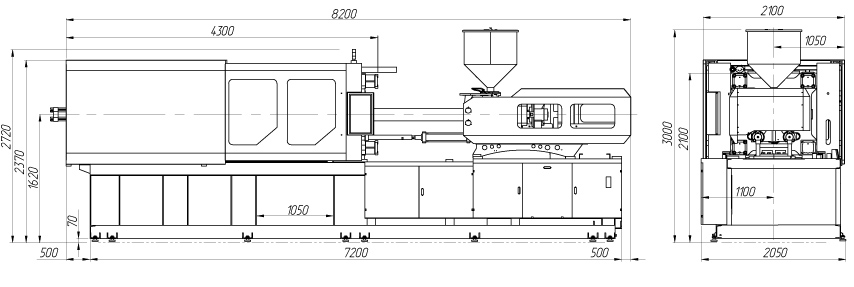

Габаритные размеры термопластавтомата SONLY U530TS
