Вертикальный термопластавтомат с усилием запирания 210т DENICE DV-2100

Вертикальный четырехколонный термопластавтомат с вертикальным узлом смыкания и вертикальным впрыском.

Усилие смыкания 210 т
Теоретический объем впрыска 529-763 см³

Варианты исполнения вертикальных термопластавтоматов DENICE:

Неподвижный стол (без обозначения). Одна верхняя и одна нижняя полуформы, простая конструкция и использование;
Выдвижной стол (S). Одна верхняя и одна нижняя полуформы,позволяет закладывать детали вне узла впрыска, работать удобно и безопасно;
Двойной челночный стол (DS). Одна верхняя и две нижние полуформы. Стол перемещается по однойоси попеременно влево и вправо. Одна нижняя полуформа используется для формовки, а другая - для установки закладной детали. Высокая безопасность. Подобная конструкция позволяем повысить эффективность работы на 50%;
Поворотный стол (R). Одна верхняя и две или более нижние полуформы. Поворот на 180⁰или 360⁰. Высокая безопасность. Эффективность работы выше на 70%.

Модель		DV-2100	DV-2100S		DV-2100DS		DV-2100R
Диаметр шнека	мм	50		55		60
Максимальное давление впрыска	кгс/см²	2117		1749		1470
Теоретический объем впрыска	см³	529		641		763
Максимальный вес впрыска (PS)	г	481		583		694
Объемная скорость впрыска	см³/сек	143		173		206
Усилие смыкания	т	210
Размер верхней плиты	мм	1180 х 950	1180 х 950		1180 х 950		1230 х 980
Размер нижней плиты	мм	1290 х 1170	-		-		-
Размер пресс-формы	мм	880 х 660	600 х 600		600 х 600		600 х 600
Размер подвижного стола	мм	-	700 х 950		700 х 1600		-
Диаметр стола	мм	-	-		-		1600
Минимальная толщина пресс-формы	мм	350/450	350/450		350/450		350/450
Ход открытия пресс-формы	мм	400
Максимальный просвет	мм	750/850	750/850		750/850		750/850
Усилие выталкивателя	т	3,9	6,2		6,2		6,2
Ход толкателей	мм	100	125		125		125
Мощность двигателя	кВт	22	22		18,5		22,0
Давление в гидравлической системе	кг/см²	160
Мощность нагревателей	кВт	17,6
Общая мощность	кВт	39,6	36,1		36,1		39,6
Объем гидравлического бака	л	520
Вес	т	9	10,2		11,9		13,4
Габаритные размеры	м	3,4 х 1,8 х 5,2	3,9 х 1,8 х 5,4		3,9 х 1,8 х 5,4		3,3 х 1,9 х 5,3

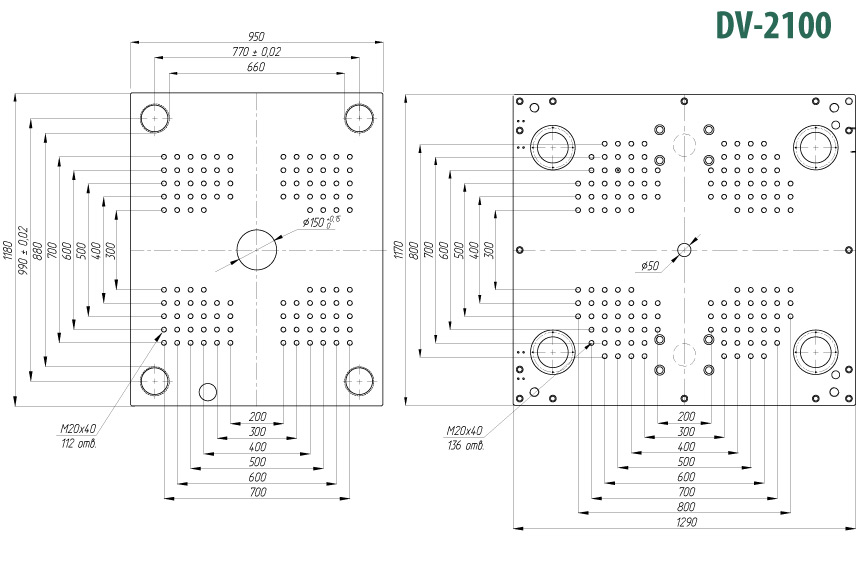

Размеры плит термопластавтомата DENICE DV-2100

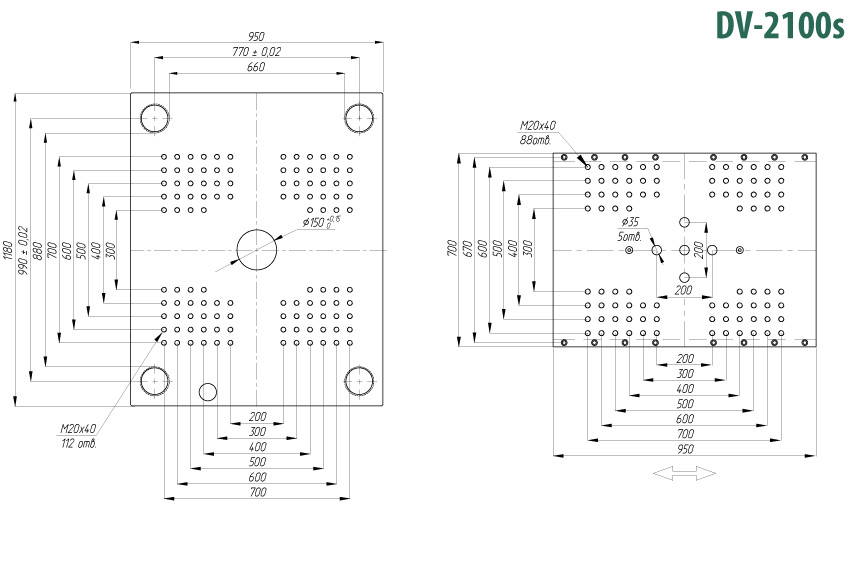

Размеры плит термопластавтомата DENICE DV-2100S
