DENICE DV-3500 — мощный вертикальный термопластавтомат с усилием смыкания 350 т для промышленного производства крупных и технически сложных изделий из термопластичных материалов. Вертикальная конструкция особенно удобна для технологий, при которых в изделие необходимо интегрировать металлические втулки, контакты, крепёжные элементы и другие закладные детали.
Машина оснащается шнеком диаметром 60, 65 или 70 мм, а теоретический объём впрыска составляет от 848 до 1153 см³. Максимальная масса впрыска полистирола достигает 1050 г. Для DV-3500 доступны неподвижный, выдвижной, двойной челночный и поворотный столы, позволяющие подобрать конфигурацию под технологию производства и организацию рабочего цикла.
| Модель | DV-3500 | DV-3500S | DV-3500DS | DV-3500R | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр шнека | мм | 60 | width="20%"> 65 | 70 | |||||||||||
| Максимальное давление впрыска | кгс/см2 | 2022 | 1723 | 1485 | |||||||||||
| Теоретический объем впрыска | см3 | 848 | 995 | 1153 | |||||||||||
| Максимальный вес впрыска (PS) | г | 771 | 905 | 1050 | |||||||||||
| Объемная скорость впрыска | см3/сек | 220 | 258 | 300 | |||||||||||
| Усилие смыкания | т | 350 | |||||||||||||
| Размер верхней плиты | мм | 1380 х 1130 | 1380 х 1130 | 1380 х 1130 | 2230 х 800 | ||||||||||
| Размер нижней плиты | мм | 1640 х 1390 | - | - | - | ||||||||||
| Размер пресс-формы | мм | 1100 х 850 | 900 х 900 | 900 х 900 | 650 х 650 | ||||||||||
| Размер подвижного стола | мм | - | 1070 х 1250 | 1070 х 2500 | - | ||||||||||
| Диаметр стола | мм | - | - | - | 1800 | ||||||||||
| Минимальная толщина пресс-формы | мм | 450/550 | 450/550 | 450/550 | 450/550 | ||||||||||
| Ход открытия пресс-формы | мм | 450 | |||||||||||||
| Максимальный просвет | мм | 900/1000 | 900/1000 | 900/1000 | 900/1000 | ||||||||||
| Усилие выталкивателя | т | 6,2 | 8,9 | 13,2 | 13,2 | ||||||||||
| Ход толкателей | мм | 150 | 175 | 165 | 165 | ||||||||||
| Мощность двигателя | кВт | 37 | 30 | 37 | 37+7,5 | ||||||||||
| Давление в гидравлической системе | кг/см2 | 160 | |||||||||||||
| Мощность нагревателей | кВт | 23,7 | |||||||||||||
| Общая мощность | кВт | 60,7 | 60,7 | 60,7 | 68,2 | ||||||||||
| Объем гидравлического бака | л | 880 | |||||||||||||
| Вес | т | 16,8 | 18,9 | 21,5 | 24,3 | ||||||||||
| Габаритные размеры | м | 4,6 х 2,3 х 6,1 | 5,1 х 2,3 х 6,4 | 4,4 х 2,1 х 6,2 | 4,4 х 2,7 х 6,2 | ||||||||||

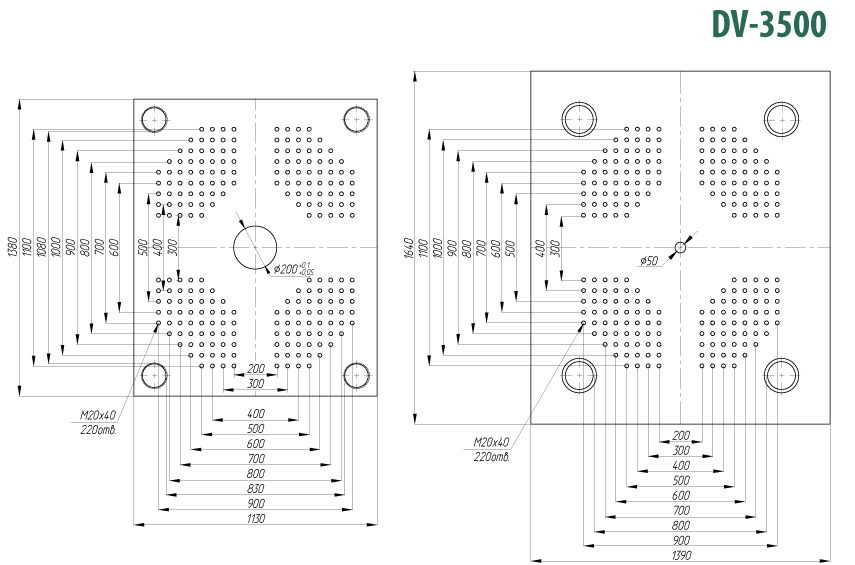

Размеры плит термопластавтомата DENICE DV-3500

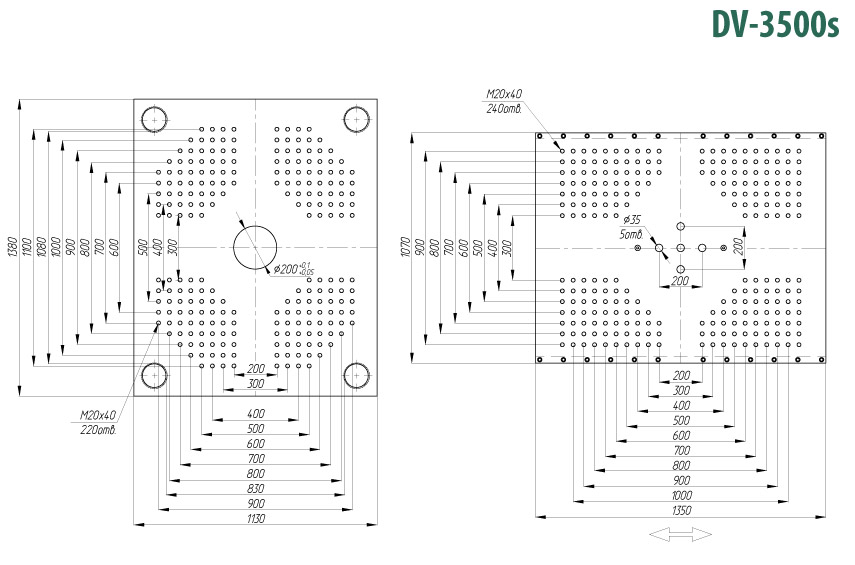

Размеры плит термопластавтомата DENICE DV-3500S
DENICE DV-3500 предназначен для промышленного производства крупных пластиковых деталей, в том числе изделий со значительным количеством закладных компонентов. Вертикальная конструкция машины позволяет удобно размещать вставки в пресс-форме и объединять операции подготовки и литья в одном технологическом цикле.
Оборудование может применяться для производства технических компонентов, электротехнических деталей, крупных корпусов и другой продукции промышленного назначения. При выборе исполнения учитываются размеры пресс-формы, способ установки вставок, требования к циклу и необходимый уровень автоматизации.
