DENICE DV-400 — вертикальный четырёхколонный термопластавтомат с усилием смыкания 40 т для серийного производства пластиковых изделий методом литья под давлением. Вертикальная компоновка особенно удобна для изготовления деталей с металлическими вставками, контактами, втулками и другими закладными элементами.
Машина комплектуется шнеком диаметром 28, 32 или 36 мм, а теоретический объём впрыска составляет 80, 104 или 132 см³ соответственно. DENICE DV-400 может оснащаться неподвижным, выдвижным, двойным челночным или поворотным столом, что позволяет адаптировать ТПА под ручную установку вставок, серийное производство и автоматизированные операции.
| Модель | DV-400 | DV-400S | DV-400DS | DV-400R | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр шнека | мм | 28 | 32 | 36 | |||||||||||
| Максимальное давление впрыска | кгс/см2 | 2000 | 1531 | 1210 | |||||||||||
| Теоретический объем впрыска | см3 | 80 | 104 | 132 | |||||||||||
| Максимальный вес впрыска (PS) | г | 72 | 94 | 120 | |||||||||||
| Объемная скорость впрыска | см3/сек | 45 | 59 | 75 | |||||||||||
| Усилие смыкания | т | 40 | |||||||||||||
| Размер верхней плиты | мм | 550 х 395 | 550 х 395 |
550 х 395 |
600 х 540 | ||||||||||
| Размер нижней плиты | мм | 590 х 435 | - | - | - | ||||||||||
| Размер пресс-формы | мм | 410 х 255 | 300 х 300 | 300 х 300 | 320 х 320 | ||||||||||
| Размер подвижного стола | мм | - | 390 х 400 | 390 х 800 | - | ||||||||||
| Диаметр стола | мм | - | - | - | 900 | ||||||||||
| Минимальная толщина пресс-формы | мм | 150/250 | |||||||||||||
| Ход открытия пресс-формы | мм | 200 | |||||||||||||
| Максимальный просвет | мм | 350/450 | |||||||||||||
| Усилие выталкивателя | т | 1,3 | 1,7 | 2,7 | 1,7 | ||||||||||
| Ход толкателей | мм | 35 | 55 | 55 | 55 | ||||||||||
| Мощность двигателя | кВт | 5,5 | 5,5 | 5,5 | 7,5 | ||||||||||
| Давление в гидравлической системе | кг/см2 | 140 | |||||||||||||
| Мощность нагревателей | кВт | 3,8 | |||||||||||||
| Общая мощность | кВт | 9,3 | 9,3 | 9,3 | 11,3 | ||||||||||
| Объем гидравлического бака | л | 180 | |||||||||||||
| Вес | т | 1,65 | 1,75 | 2,1 | 3,8 | ||||||||||
| Габаритные размеры | м | 1,8 х 1,2 х 3,0 | 2,0 х 1,2 х 3,1 | 2,4 х 1,2 х 3,1 | 2,6 х 1,3 х 3,1 | ||||||||||

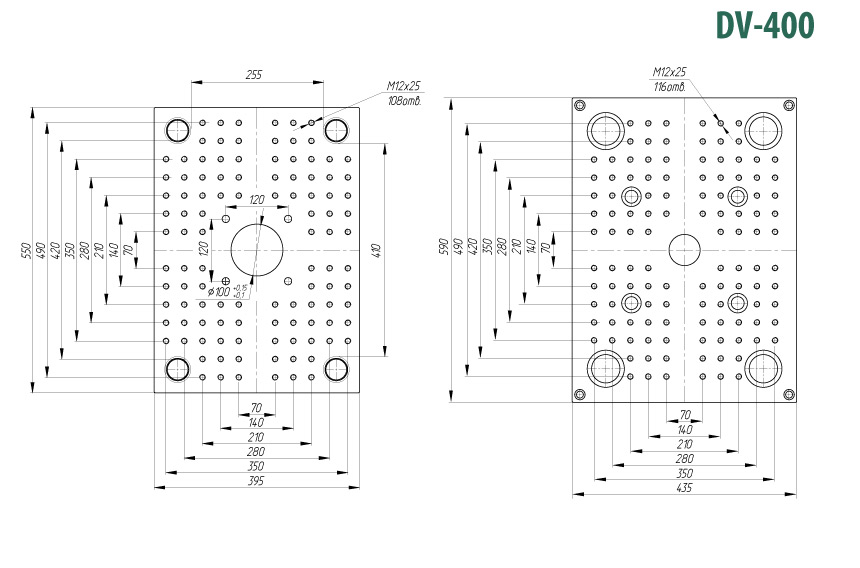

Размеры плит термопластавтомата DENICE DV-400

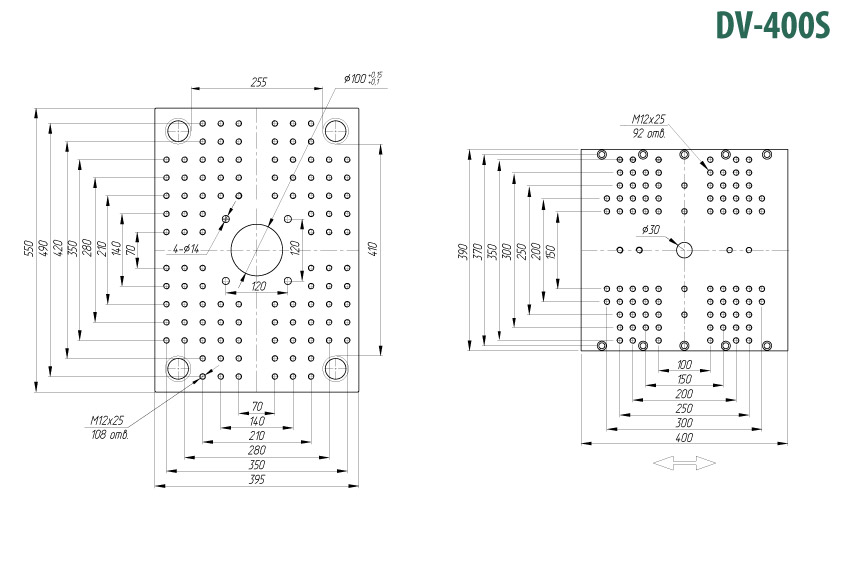

Размеры плит термопластавтомата DENICE DV-400S
DENICE DV-400 предназначен для производства пластиковых изделий небольшого и среднего размера и особенно подходит для вставочного литья. Вертикальное расположение узлов машины облегчает установку металлических компонентов в пресс-форму непосредственно перед циклом впрыска.
Для различных производственных задач можно выбрать неподвижный, выдвижной, двойной челночный или поворотный стол. При изготовлении изделий с большим количеством ручных операций удобным решением может быть выдвижное или челночное исполнение, тогда как поворотный стол позволяет организовать последовательную работу на нескольких позициях.
