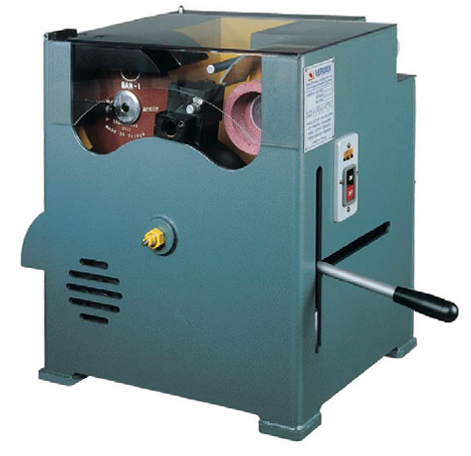

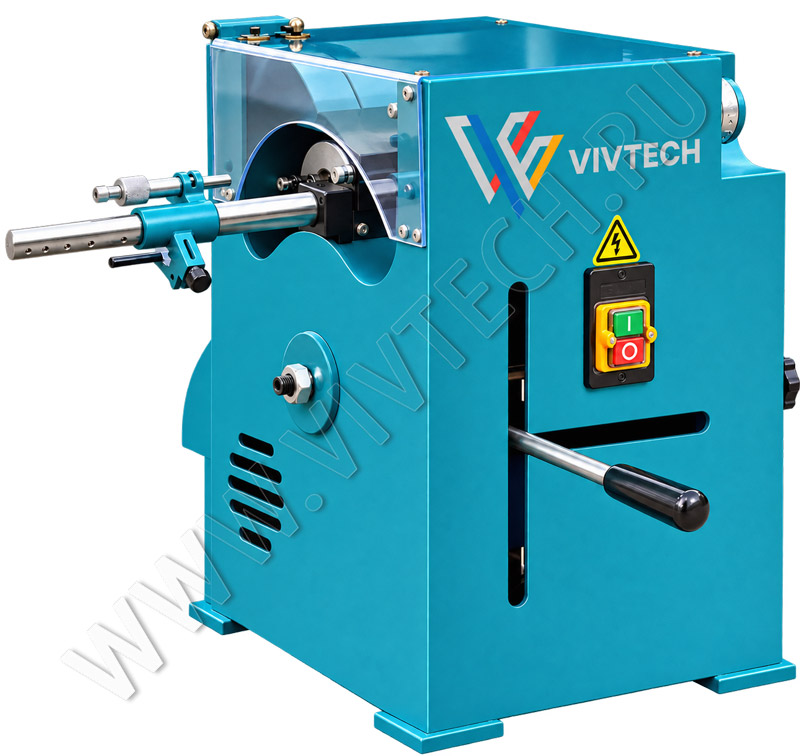

VIV300 — специализированный станок для точной резки, торцовки и шлифовки толкателей для пресс-форм, штифтов, болтов и других цилиндрических деталей по длине. Оборудование позволяет выполнять отрезку и последующую обработку торца без снятия детали с установки, что обеспечивает удобство работы и высокую точность готовых изделий.

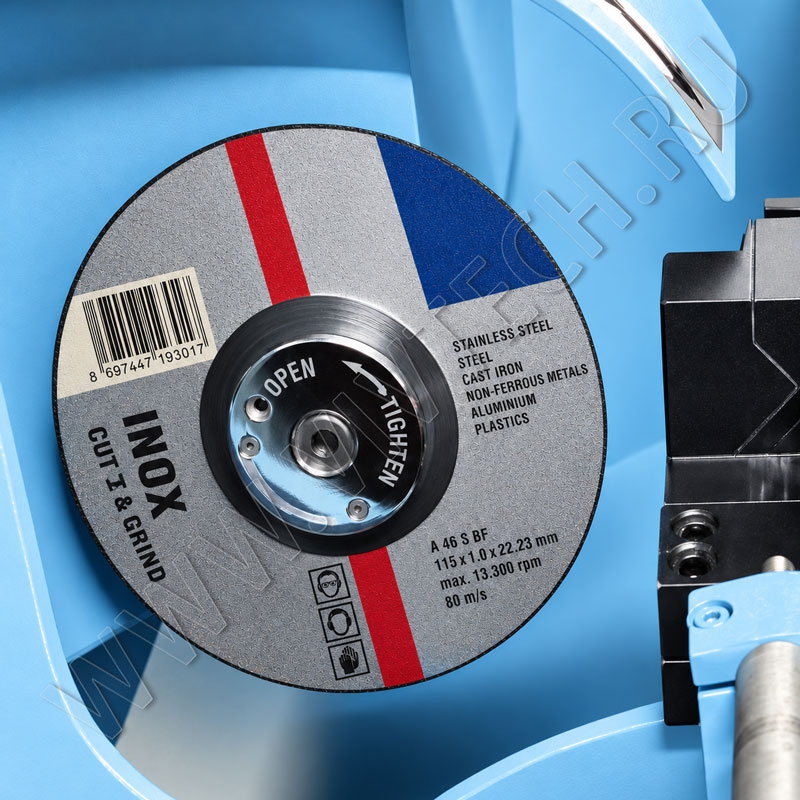

Обработка выполняется в два этапа: сначала деталь отрезается отрезным диском, затем её торец шлифуется до требуемой длины. Микрометр, установленный на станке, обеспечивает точную регулировку длины толкателя. Допуск по длине составляет ±0,02 мм, что позволяет получать стабильный результат при изготовлении и ремонте пресс-форм.
VIV300 подходит для обработки толкателей, штифтов, болтов и других деталей, требующих точного соблюдения длины и качественной торцевой поверхности. Станок может использоваться как при производстве новых пресс-форм, так и при обслуживании и восстановлении существующей оснастки.
Для обработки более длинных деталей доступна опциональная направляющая длиной 600 мм. Она устанавливается по желанию и расширяет возможности станка при работе с деталями увеличенной длины.
| Параметр | Значение |
|---|---|
| Максимальный диаметр толкателя, мм | Ø24 |
|
Длина толкателя, мм |
60-300 (опционально до 600) |
|
Допуск перпендикулярности, мм |
Ø1-24 х 90 / ±0,02 |
|
Скорость вращения, об/мин |
3650 |
|
Размер отрезного диска, мм |
Ø 115-185 х 1 х 22 |
| Размер шлифовального диска, мм |
Ø 100 х 50 х 20 |
|
Диаметр шлифовального круга, мм |
Ø78 |
|
Мощность двигателя, кВт |
0,55 |
|
Масса, кг |
80 |
|
Габаритные размеры |
500x125x1300 |

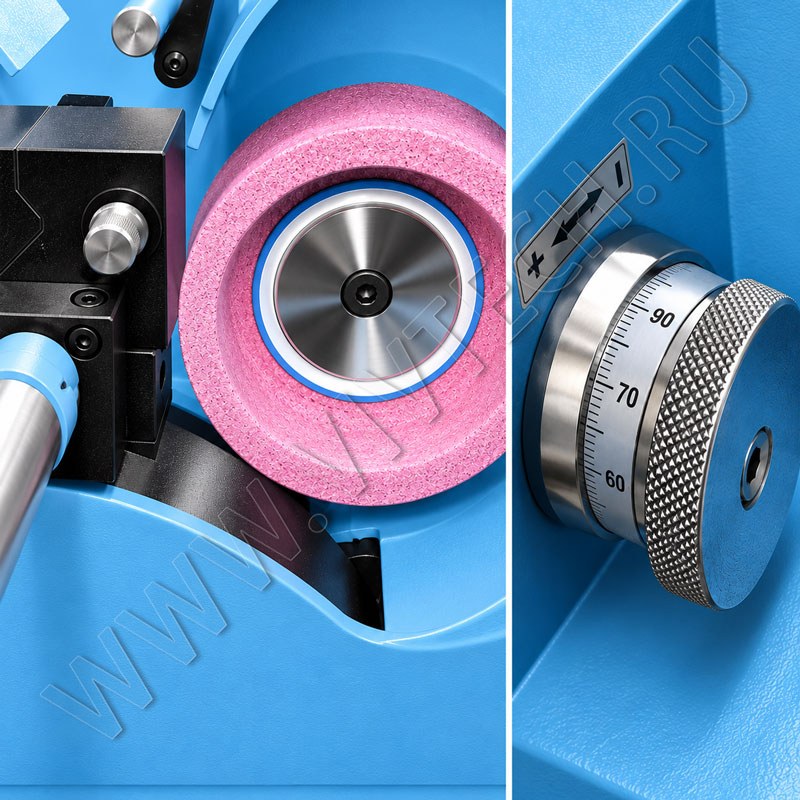

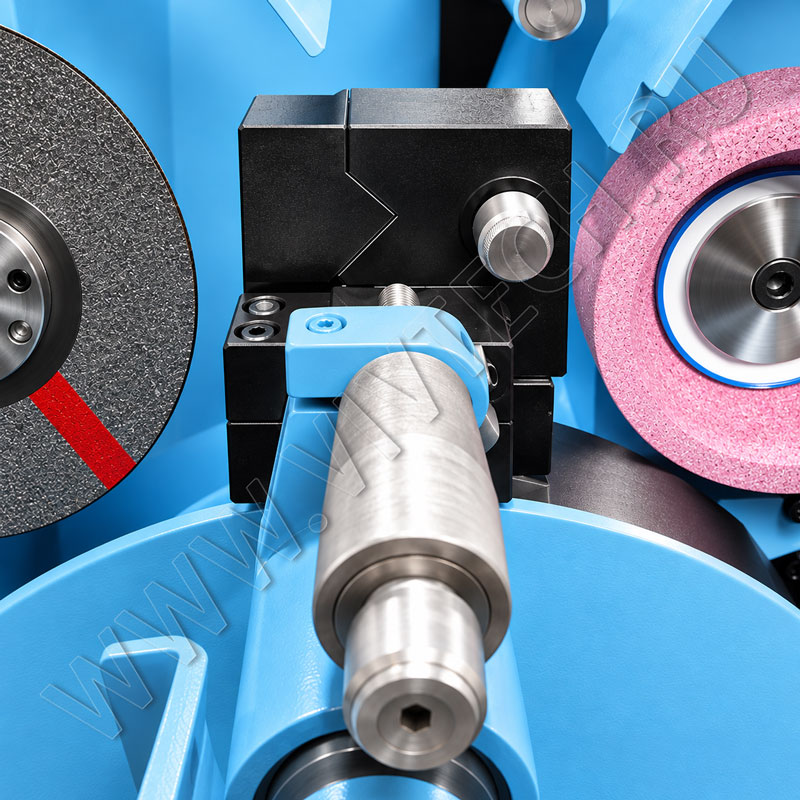

Станок позволяет обрабатывать толкатели диаметром от 1 до 24 мм. На направляющей установлен микрометр, с помощью которого можно точно регулировать длину детали. Стандартный диапазон обработки составляет от 60 до 325 мм, а при использовании опциональной направляющей длиной 600 мм — до 600 мм.
Мощный и быстродействующий механизм зажима с помощью тисков обеспечивает надёжную фиксацию деталей, повышая удобство и скорость работы. Для восстановления режущих свойств чашечного шлифовального круга предусмотрен алмазный карандаш для правки, с помощью которого круг легко затачивается и поддерживается в рабочем состоянии.

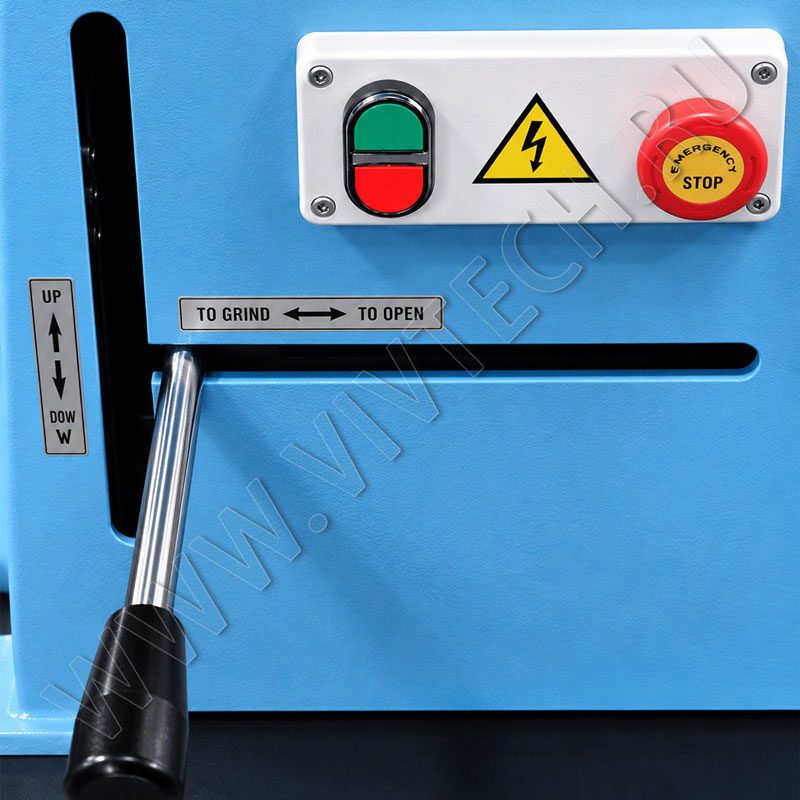

На панели управления станка расположены кнопка аварийной остановки и кнопка питания с индикатором, предназначенная для запуска и остановки оборудования.

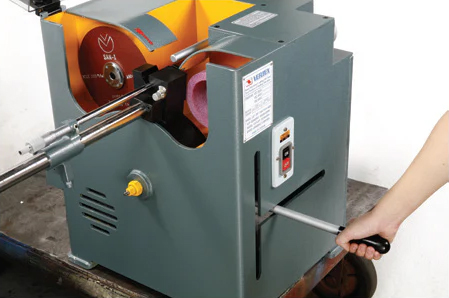

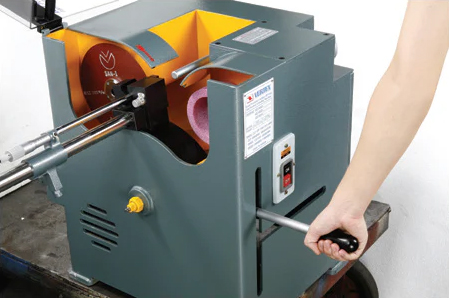

Направления движения управляющего рычага:
Вверх — резка.
Вниз — шлифовка.
Вправо — открытие тисков.

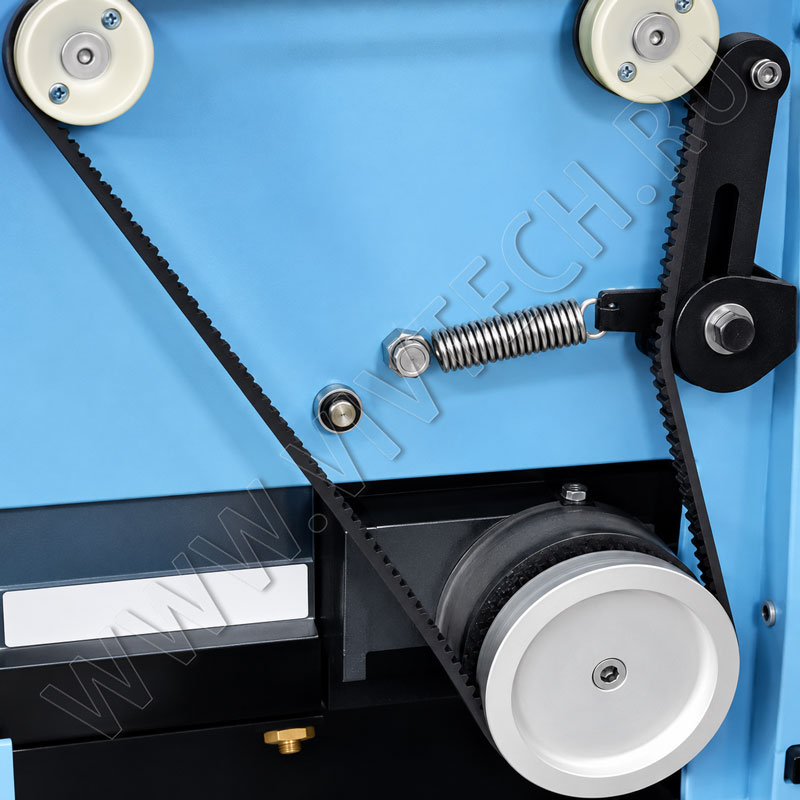

Динамическая передача автоматически регулирует скорость вращения в зависимости от диаметра обрабатываемой детали. Для этого в конструкции ременной передачи используется пластиковый подшипник, обеспечивающий плавную адаптацию скорости и стабильность работы станка.
Во время работы станок обеспечивает шлифовку деталей с точностью перпендикулярности 90° ±0,02°. Обработка выполняется без необходимости дополнительной настройки чашечного шлифовального круга, что позволяет сохранять стабильную геометрию торца и повышает удобство работы.

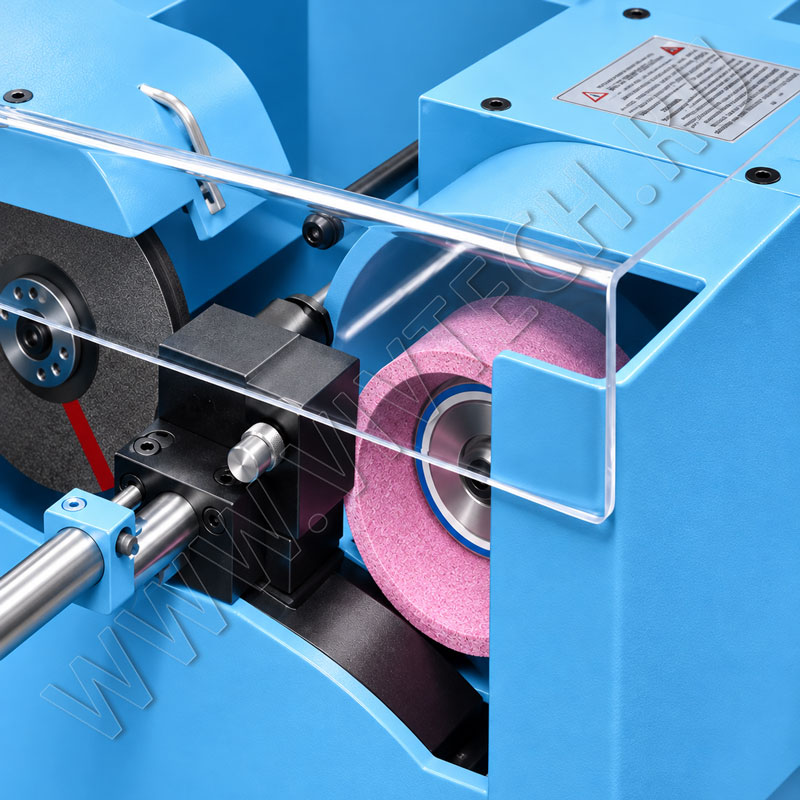

Защитная крышка из оргстекла обеспечивает безопасность оператора во время работы станка. При открытии крышки концевой датчик автоматически останавливает оборудование, предотвращая случайный контакт с движущимися элементами.
