Гибкие толкатели для пресс-форм

Логотип D-M-E

Изготавливаются из пружинной стали. Позволяют отделять небольшие поднутрения. Приводятся в действие плитами толкателя, как стандартный толкатель. Поставляются с основной плоскостью и конической крепежной системой, что исключает необходимость подгонки гибкого знака для его фиксации.

Гибкие толкатели типа AW275 и AW280 c дополнительными элементами (AW281, AW 282, AW283) изготавливаются из рессорно-пружинной стали 1.8159 (аналог 50ХФА) и гарантированно отрабатывают 2 млн. смыканий при соблюдении инструкций по установке. Аналогичные по назначению толкатели FLXA, FLXDA могут быть дополнены элементами FLXWBM, FLXXM, FLXBG, FLXRG, FLXHP, FLXDBG, FLXDHP.

Часто задаваемые вопросы

1. На сколько впрысков рассчитаны гибкие знаки?

Срок их службы, как и любого подвижного элемента, напрямую зависит от правильности установки, а также от применимых допусков (вплоть до H7/g6). Неправильно установленные гибкие знаки могут отслужить короткое время, но при надлежащей установке их может хватить для производства более 2 млн изделий.
Внимательно изучите инструкции по установке.

2. Как правильно установить гибкий знак?

Внимательно изучите инструкции по установке. Мы также обращаем ваше внимание на то, что крайне важно правильно рассчитать длину гибкого знака. Если она меньше длины гнезда для его установки, то как только гибкий знак подсоединяется к плитам толкателя, центральная часть растягивается, что приводит к ослаблению конструкции.

3. Что произойдет, если ход выталкивания превышает размер С?

Когда гибкий знак выходит из своего гнезда, то вследствие закругленной формы и винтового соединения, он предрасположен к скручиванию. Такое скручивание влияет на самую тонкую зону знака, в которой он может переломиться уже после нескольких впрысков. Решить проблему помогут наши гибкие знаки со шпонкой на оси, которая предотвращает вращение. Можно также сделать шпонку и самому, закрепив ее шплинтом.

Как работают гибкие толкатели для прсс-форм

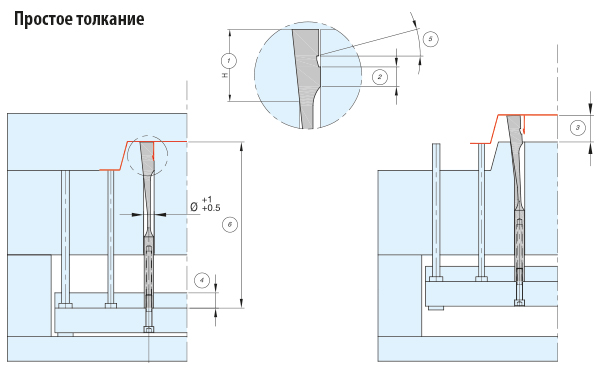

Использование гибких толкателей DME для простого толкания

Использование гибких толкателей DME для простого толкания

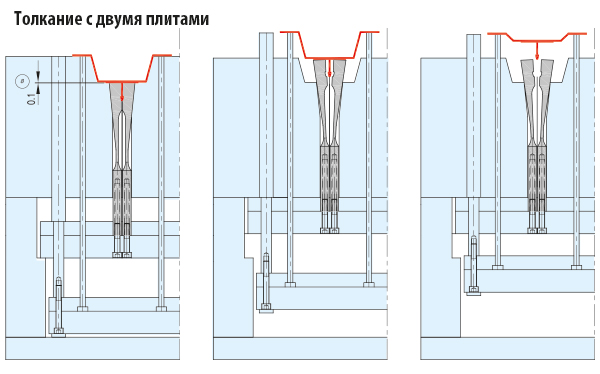

Использование гибких толкателей DME для толкания с двумя плитами

Использование гибких толкателей DME для толкания с двумя плитами

  • 1 - Эта опорная поверхность должна быть равна H, высоте формующей пружинной головки (сердечника).
  • 2 - Эта область должна быть равна по крайней мере 1/3 размера C подпружиненной головки.
  • 3 - Ход подпружиненной головки должен меньше или равен размеру C.
  • 4 - Хвостовик должен быть закреплен в плите толкания не менее чем на 15 мм.
  • 5 - Уклон должен быть не менее 5°.
  • 6 - Длина толкателя должна быть на 0,02-0,05 мм больше длины его посадочного места.
  • 7 - После регулировки длины стержня удалите дополнительно 0,1 мм для гарантии плавной работы.

Общий допуск на все посадки H7/g6

Гибкие толкатели AW 275




Технические характеристики

  • Материал: 1.8159
  • Твердость: 45 ±3 HRC
  • L = Длина
  • G = Длина буртика + толщина головки
  • Стандарт: DIN 16756/ISO8405
  • Максимальная температура: 500-550 °C

Гибкие толкатели DME AW 275 купить

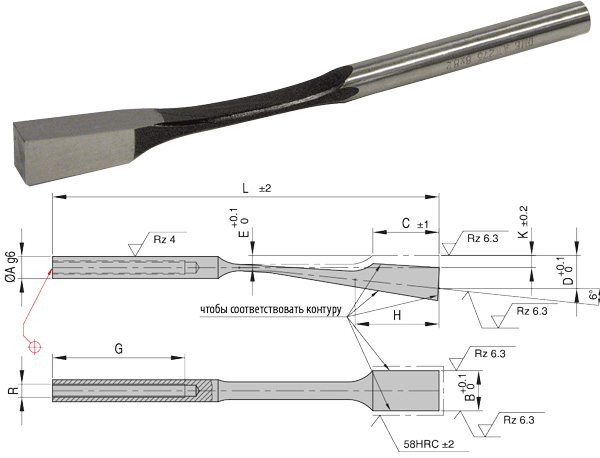

Гибкие толкатели для пресс-форм AW 275

Артикул A, мм B, мм C, мм D, мм E, мм G, мм H, мм K, мм L, мм R
AW27506062 60 6,2 22 9 3,5 15 25 3,5 125 M4
AW27506082 60 8,2 22 9 3,5 15 25 3,5 125 M4
AW27508082 80 8,2 25 11,5 4,5 15 30 4,5 140 M5
AW27508102 81 10,2 25 11,5 4,5 15 30 4,5 140 M5
AW27508122 81 12,2 25 11,5 4,5 15 30 4,5 140 M5
AW27510142 101 14,2 30 15 5,5 15 38 5,5 175 M6
AW27510162 101 16,2 30 15 5,5 15 38 5,5 175 M6
AW27510182 101 18,2 30 15 5,5 15 38 5,5 175 M6

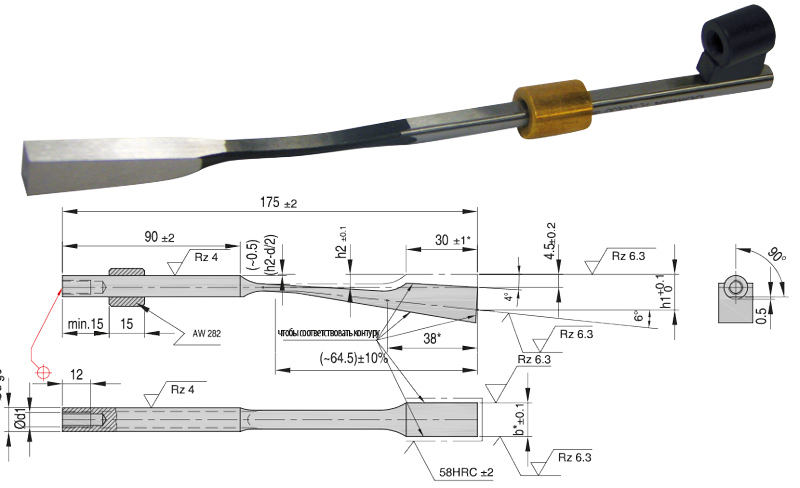

Гибкий толкатель (с фиксирующей шпонкой AW280




Технические характеристики

  • Материал: 1.8159
  • Твердость: 45 ±3 HRC
  • L = Длина
  • G = Длина буртика + толщина головки
  • Стандарт: DIN 16756/ISO8405

Гибкие толкатели DME AW 275 купить

Гибкие толкатели для пресс-форм AW 275

Артикул d, мм b*, мм d1, мм h2, мм incl. incl.
AW28006062 6 6,2 M4
10,0 AW282 06 AW281 06
AW28006082 6 8,2 M4 10,0
AW282 06 AW281 06
AW2800882 8 8,2 M5 11,2 AW282 08 AW281 11
AW28008122 8 12,2 M5 11,2 AW282 08 AW281 08
AW28010152 10 15,2 M6 13,6 AW282 10 AW281 10
AW28010182 10 18,2 M6
13,6 AW282 10 AW281 10

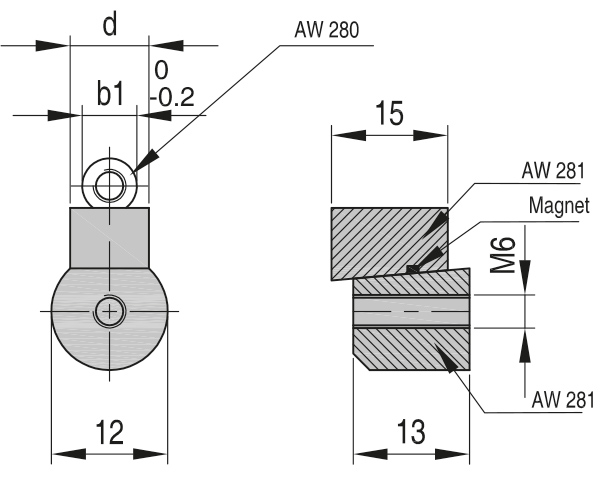

Гибкие толкатели DME AW281 Материал: 1.8159 - 45 ±3 HRC купить

AW281
Материал: 1.8159 - 45 ±3 HRC

Артикул d, мм b1, мм l3, мм
AW28106A 06 6 13,5
AW28106N 06 6 13,5
AW28108N 08 8 14,5
AW28110N 10 10 15,5

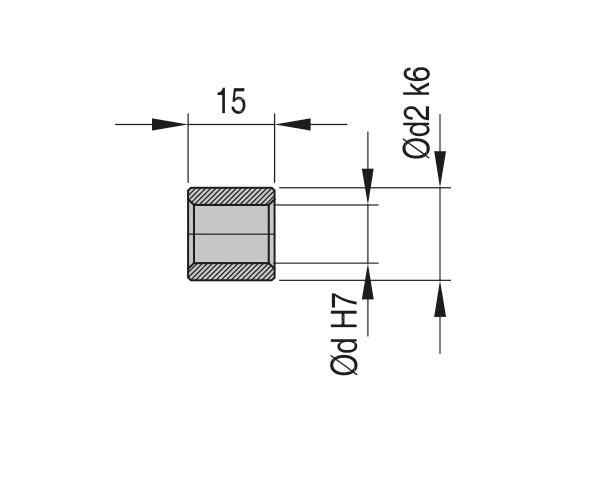

Гибкие толкатели DME AW 282 бронза

AW282
Материал: бронза

Артикул d, мм d2, мм
AW28206 06 12
AW28208 08 12
AW28210 08 16

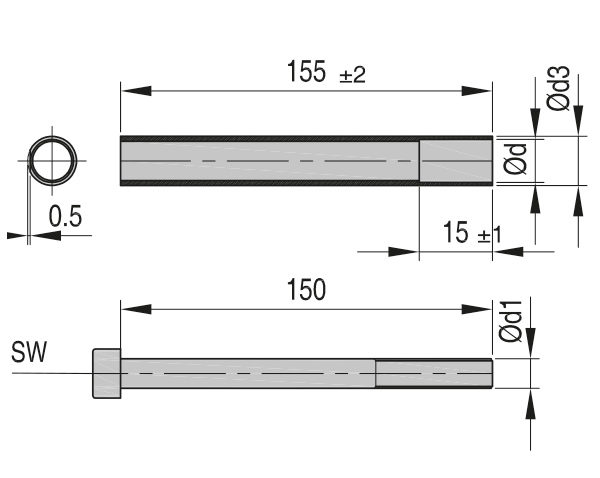

Гибкие толкатели DME AW 283 Материал: 1.7225 - 50 ±3 HRC

AW283
Материал: 1.7225 - 50 ±3 HRC

Артикул d, мм d1 SW d3, мм l4, мм
AW28206 06 M4 3 08 13,5
AW28208 06 M5 4 10 14,5
AW28210 08 M6 5 12 15,5
