Ускорители толкания DME AEP для пресс-форм
Ускорители толкания для пресс-форм DME AEP

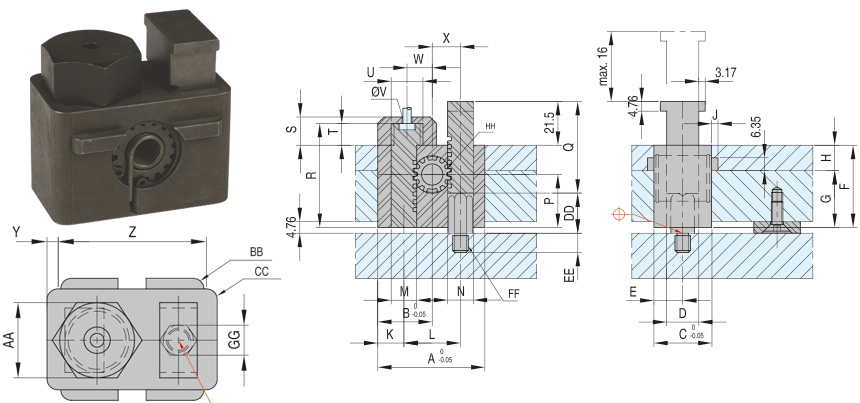

Технические характеристики ускорителя толкателя для пресс-форм AEP
| Артикул | ||||||||||||||||
| A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H | J, мм | K, мм | L, мм | M, мм | N, мм | P, мм | Q, мм | HH зубцов, мм | |
| AEP10 |
53,97 |
26,97 | 28,57 | 15,87 | 14,28 | 40,64 | 27,94 | 1/2” | 3,17 | 12,95 | 28,02 | 12,70 | 12,70 | 26,16 | 45,29 | 14 |
| AEP20 | 73,03 | 36,50 | 41,28 | 28,57 | 20,64 | 47,63 | 31,75 | 5/8” | 4,75 | 15,87 | 41,28 | 19,05 | 19,05 | 25,81 | 52,39 | 16 |
| Артикул | ||||||||||||||||
| R, мм | S, мм | T, мм | U | V, мм | W, мм | X, мм | Y, мм | Z, мм | AA | BB, мм | CC, мм | DD мм | EE, мм | FF, мм | GG, мм | |
| AEP10 | 51,44 | 13,97 | 10,80 | 5/8”-18 | 3,18 | 12,47 | 14,0 | 6,35 | 41,28 | 15/16” | 6,35 | 6,35 | 19,05 | 9,52 | 5/16”-18 | 3/8” |
| AEP20 | 60,33 | 17,27 | 12,70 | 1 1/8”-12 | 6,35 | 15,87 | 20,64 | 6,35 | 60,03 | 1 3/8” | 4,76 | 6,35 | 18,29 | 12,7 | 3/8”-16 | 9/16” |
Запчасти для ускорителя толкателя для пресс-форм AEP
- Пружины для AEP10 - артикул AE18
- Пружины для AEP20 - артикул AE28

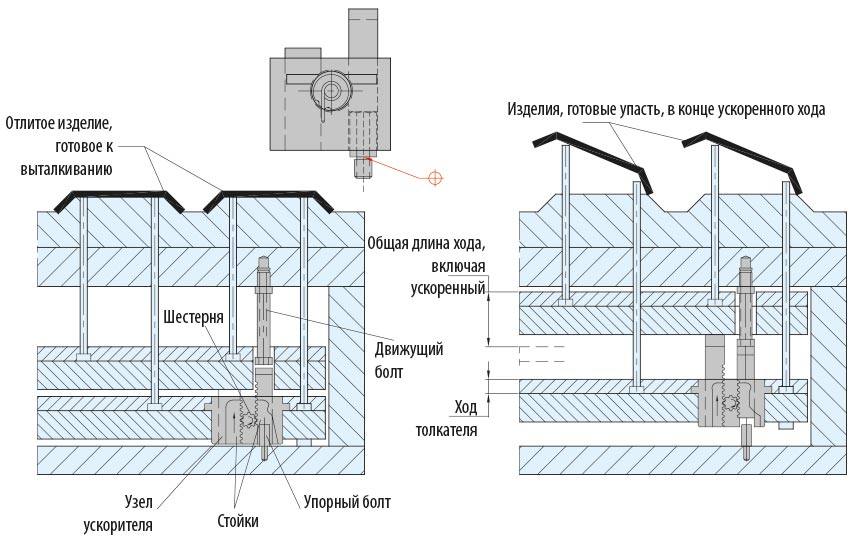

Принцип работы ускорителей толкания для пресс-форм DME AEP
Ускоритель выталкивателя DME AEB. Тип упора - MINI
Ускоритель выталкивателя для пресс-форм DME AEB. Тип упора - MINI

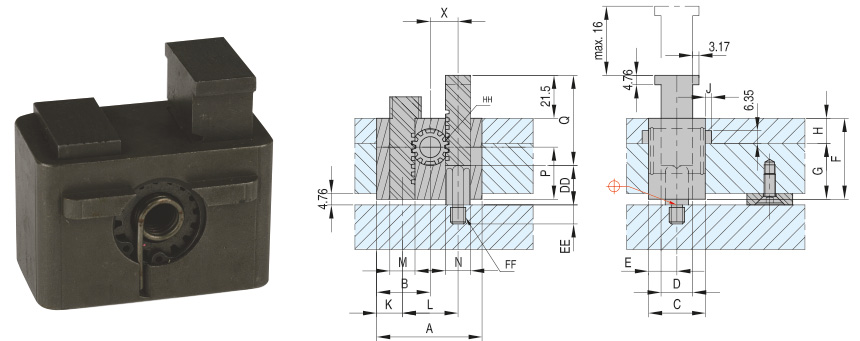

Технические характеристики ускорителя выталкивателя для пресс-форм AEВ. Тип упора мини
| Артикул | ||||||||||||||||
| A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H | J, мм | K, мм | L, мм | M, мм | N, мм | P, мм | Q, мм | HH зубцов, мм | |
| AEP10 |
53,97 |
26,97 | 28,57 | 15,87 | 14,28 | 40,64 | 27,94 | 1/2” | 3,17 | 12,95 | 28,02 | 12,70 | 12,70 | 26,16 | 45,29 | 14 |
| AEP20 | 73,03 | 36,50 | 41,28 | 28,57 | 20,64 | 47,63 | 31,75 | 5/8” | 4,75 | 15,87 | 41,28 | 19,05 | 19,05 | 25,81 | 52,39 | 16 |
| Артикул | ||||||||||||||||
| X, мм | Y, мм | Z, мм | AA | BB, мм | CC, мм | DD мм | EE, мм | FF | GG, мм | |||||||
| AEP10 | 14,0 | 6,35 | 41,28 | 15/16” | 6,35 | 6,35 | 19,05 | 9,52 | 5/16”-18 |
3/8” |
||||||
| AEP20 | 20,64 | 6,35 | 60,03 |
1 3/8” |
4,76 | 6,35 | 18,29 | 12,7 | 3/8”-16 | 9/16” |
Запчасти для ускорителя толкателя для пресс-форм AEP
- Пружины для AEB10 - артикул AE18
- Пружины для AEB20 - артикул AE28

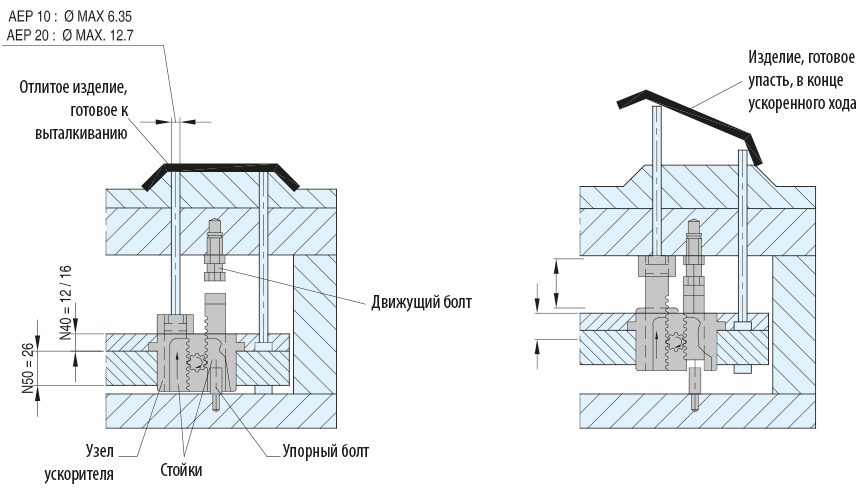

Принцип работы ускорителей выталкивания для пресс-форм DME AEB

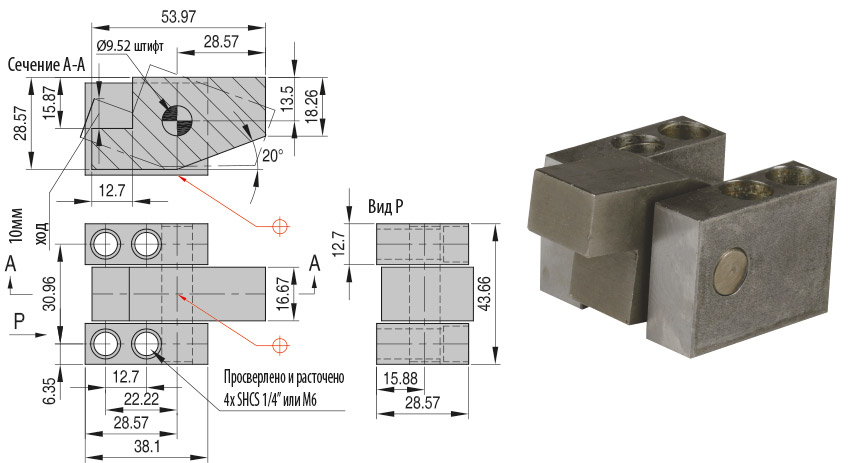

Устройство ускоренного выталкивания для пресс-форм DME AKO
Устройства ускоренного выталкивания просты в конструкции, в них используется движение вокруг оси. Выигрыш в силе составляет 2:1. Они могут применяться с толкателями диаметром до 9,5 мм. (Толкатели с диаметром головки более 15,8 мм могут стачиваться для того, чтобы они подходили к блоку). Простота конструкции позволяет вставлять устройства ускоренного выталкивания в плиту толкателя (как показано ниже) или устанавливать их сверху, в зависимости от пространства, имеющегося для выталкивающего движения.
Устройство ускоренного выталкивания для пресс-форм DME AKO

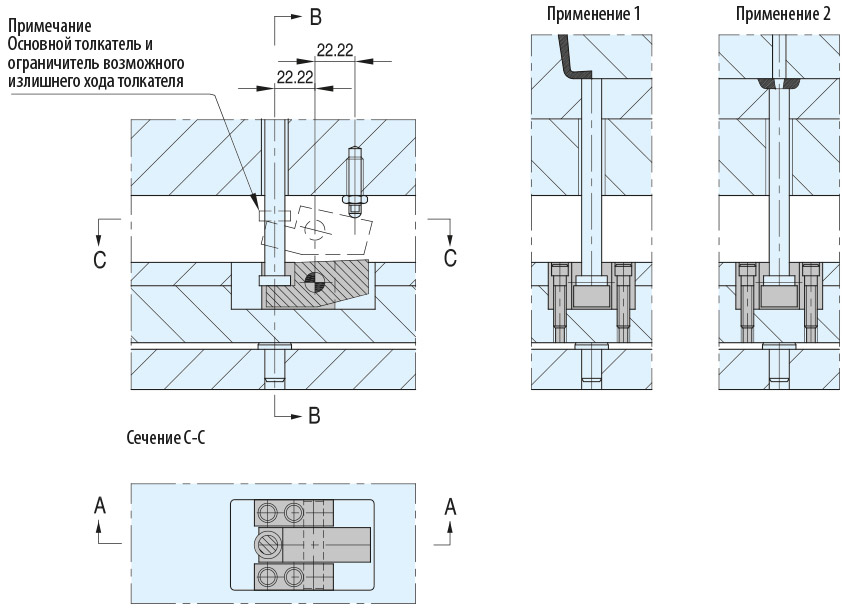

Принцип работы ускорителей толкания для пресс-форм DME AKO
