Воздушные клапаны для пресс-форм

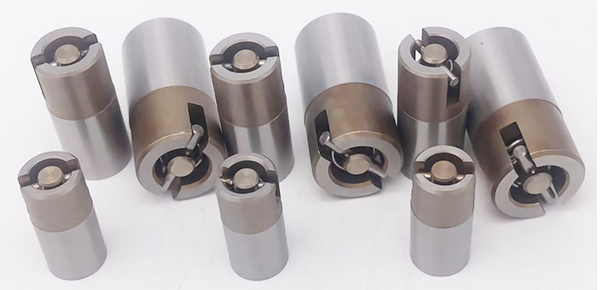

Воздушные клапана (выпоры) для пресс-форм AJV
Воздушные клапаны применяются для удаления пузырьков воздуха из формуемой под давлением детали на термопластавтоматах. Они обеспечивают оптимальное заполнение формовочной полости расплавом и формирование однородной структуры изделия с гладкой наружной поверхностью и без пустот внутри.
Воздушный клапан идеален для отсоединения отливаемой детали от стенки формы или для выпуска газа без механического перемещения.
Клапаны применяются также и для впуска сжатого воздуха, для удобства отделения сформованной детали после окончания процесса литья или штамповки.
Назначение воздушных клапанов - это устранение вакуумного эффекта при ручном или автоматическом снятии готовой пластмассовой детали с поверхности пуансона. Если изделия имеют тонкие стенки, то зачастую они могут очень крепко держаться на поверхности пресс-формы из-за образовавшегося вакуума, что зачастую приводит к повреждению изделия во время его снятии или к поломке толкателей. Воздушные клапаны позволяют выровнять давление воздуха в пресс-форм
Особенности:
- Воздушный клапан представляет из себя втулку с цилиндрической пружиной внутри для плотного запирания отверстия после выхода излишков воздуха.
- Воздушные клапаны (выпоры) для пресс-форм легко установить, они экономят пространство. Изготовлены их нержавеющей стали.
- Твердость: 48-54 HRC
Технические характеристики воздушных клапанов для пресс-форм AJV
| Артикул | D, мм | L, мм | C | G |
| VK 6 | 6 | 12 | 4 | 6 |
| VK 8 | 8 | 15 | 6 | 8 |
| VK 10 | 10 | 20 | 8 | 10 |
| VK 12 | 12 | 25 | 10 | 12 |
| VK 16 | 16 | 30 | 14 | 16 |
| VK 20 | 20 | 30 | 18 | 20 |
| VK 25 | 25 | 30 | 23 | 25 |
| VK 30 | 30 | 30 | 28 | 30 |
Воздушные клапаны – VA
Воздушные клапаны для сброса вакуума из формообразования пресс-формы DME VA
Характеристика и преимущества
- Предотвращают повреждение формы при проблемах с выталкиванием изделий глубокой вытяжки или тонкостенных изделий.
- Более прочные и прецизионные по сравнению с конкурентной продукцией
Прецизионные клапаны разработаны для того, чтобы справиться с проблемой вакуума, часто возникающей при литье изделий глубокой вытяжки (например, ведер) или тонкостенных изделий.
Воздушный поток, настроенный так, чтобы совпасть с циклом выталкивания, открывает клапаны, чтобы нарушить вакуум и усилить выталкивание изделия. Точно отшлифованное седло клапана помогает предотвратить облой от вхождения узла при впрыске. Каждый клапан подогнан к корпусу для большей надежности работы.
Принцип работы воздушного клапана (выпора) DME VA для пресс-формы
Обозначения:
- D = Внешний диаметр
- E = Диаметр корпуса
- F = Примерный диаметр клапана
- G = Диаметр отверстия
- H = Глубина отверстия
- K = Длина корпуса
- L = Общая длина
- N = Глубина
- T = Макс. ход клапана
Технические характеристики воздушных клапанов для пресс-форм DME VA
| Артикул |
Ø D, мм |
Ø F (примерно), мм |
К (длина корпуса), мм |
L (общая длина), мм |
Ø E, мм |
T (максимальный ход), мм |
| VA01 | 8 | 6,6 | 11 | 24 | 6 | 1,0 |
| VA02 | 12 | 9,7 | 18 | 34 | 8 | 1,0 |
| VA03 | 18 | 14,8 | 22 | 45,5 | 12 | 1,0 |
Особенности воздушных клапанов (выпоров) для пресс-форм DME VA:
- Материал корпуса: Нерж. сталь
- Твердость корпуса: 52-54 HRC
- Материал клапана: DIN 1.2516
- Обработка поверхности клапана: алмазоподобное покрытие
- Макс. температура: 130 °C
- Рабочее давление воздуха: 4 - 6 бар
Воздушные клапаны – VA "короткий" тип
Технические характеристики воздушных клапанов для пресс-форм DME VA "короткий" тип
| Артикул | А, мм | С, мм | E мин., мм |
| VA08 | 8 | 12 | 4 |
| VA10 | 10 | 12 | 4 |
| VA12 | 12 | 12 | 4 |
| VA16 | 16 | 20 | 4 |
| VA20 | 20 | 20 | 4 |
Особенности воздушных клапанов (выпоров) для пресс-форм DME VA "корткий тип":
- Материал: 1.4034
- Макс. температура: 150 °C
- Рабочее давление воздуха: 3 - 10 бар
